Introdução às técnicas comuns de inspeção e manutenção de falhas de multímetros digitais
Para um instrumento defeituoso, é necessário primeiro verificar e determinar se o fenômeno de falha é comum (todas as funções não podem ser medidas) ou individual (certas funções ou certas faixas), e então lidar com a situação de acordo com as circunstâncias específicas e resolver o problema de acordo.
Se todas as faixas não funcionarem, o circuito da fonte de alimentação e o circuito do conversor A/D devem ser examinados para inspeção. Ao verificar a parte da fonte de alimentação, remova a bateria, pressione o botão liga / desliga, conecte o cabo de teste positivo ao terminal negativo da fonte de alimentação do medidor medido e o cabo de teste negativo ao terminal positivo da fonte de alimentação (para um multímetro digital). Coloque a chave na faixa de medição do diodo. Se o valor exibido for a tensão direta do diodo, indica que a parte da fonte de alimentação está em boas condições. Se houver um grande desvio, significa que há um problema com a parte da fonte de alimentação. Se houver um circuito aberto, concentre-se na verificação do interruptor de alimentação, dos cabos da bateria, etc. Se houver um curto-circuito, o método de circuito aberto precisa ser adotado, desconectando gradualmente os componentes que utilizam a fonte de alimentação e concentrando-se na verificação do amplificador operacional, temporizador, conversor A/D, etc. A inspeção do conversor A/D pode ser realizada simultaneamente com o medidor básico, que equivale ao cabeçote do medidor DC de um multímetro analógico. Os métodos de inspeção específicos são os seguintes:
(1) Ajuste a faixa do medidor medido para a faixa de tensão CC mais baixa.
(2) Meça se a tensão operacional do conversor A/D está normal. De acordo com o modelo do conversor A/D utilizado no medidor, meça entre o pino V+ e o pino COM e compare o valor medido com seu valor típico para ver se eles coincidem.
(3) Meça a tensão de referência do conversor A/D. A tensão de referência dos multímetros digitais comumente usados atualmente é geralmente 100mV ou 1V, ou seja, mede a tensão DC entre VREF+ e COM. Se desviar de 100mV ou 1V, pode ser ajustado por um potenciômetro externo.
(4) Verifique o valor exibido quando a entrada for zero. Faça um curto-circuito- no terminal positivo IN+ e no terminal negativo IN- do conversor A/D para gerar a tensão de entrada Vin=0, e o instrumento deverá exibir "00.0" ou "00.00".

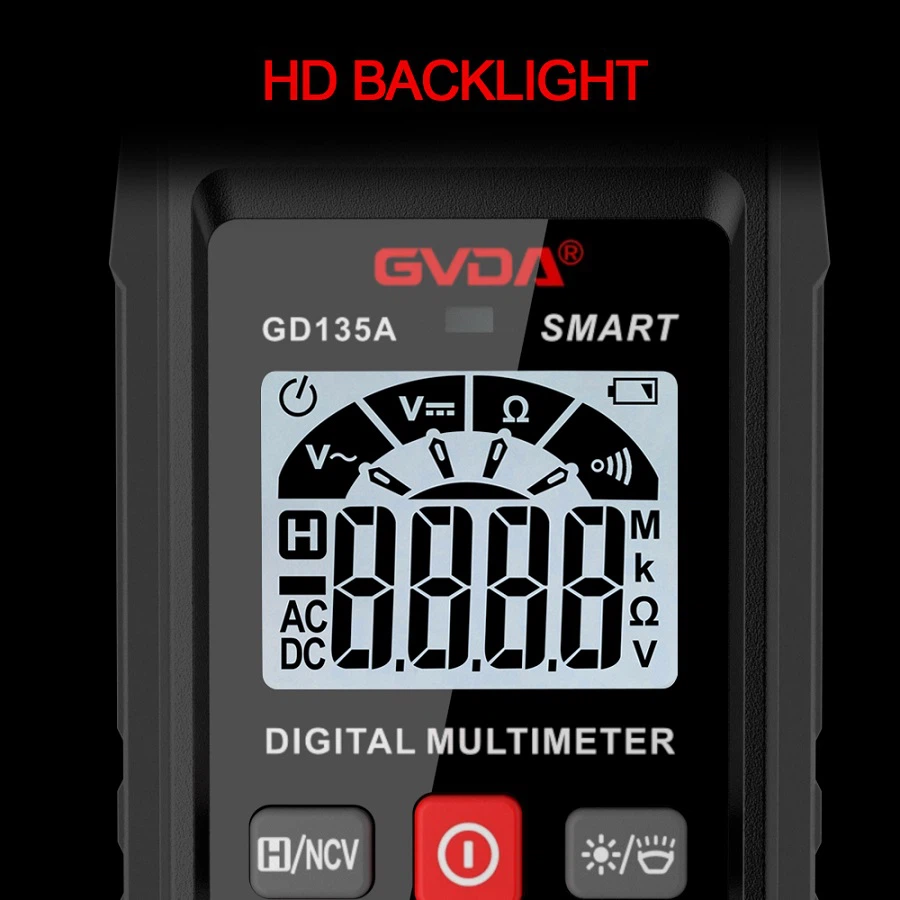

(5) Verifique os traços totalmente iluminados do display. Faça um curto-circuito- no pino TEST do terminal de teste com o terminal positivo da fonte de alimentação V+ para fazer com que o aterramento lógico se torne um potencial alto e todos os circuitos digitais parem de funcionar. Como uma tensão CC é aplicada a cada curso, todos os cursos ficam acesos. Para um medidor com display de quatro-dígitos, mostrará "1888", e para um medidor com display de cinco-dígitos, mostrará "18888". Se houver um fenômeno de falta de cursos, verifique se há mau contato ou desconexão entre os pinos de saída correspondentes do conversor A/D e o adesivo condutor (ou fios de conexão) e o display.
