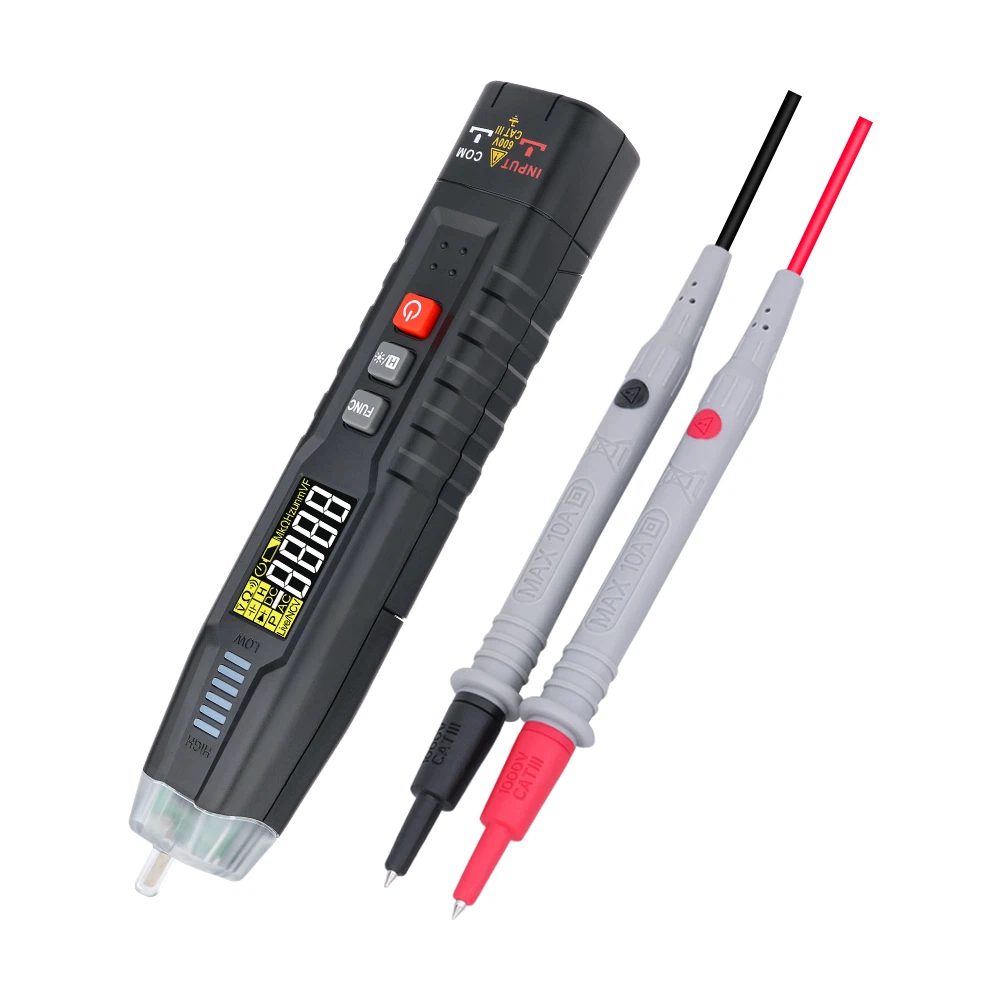

Um método simples para distinguir o fio neutro e o fio energizado com um multímetro
De modo geral, uma caneta de teste de baixa-tensão é necessária para distinguir o fio neutro e o fio energizado na fonte de alimentação. Um multímetro pode ser usado para distingui-los? A resposta é sim. Os métodos são os seguintes:
Defina a chave de faixa do multímetro para a faixa de tensão CA de 250 V ou 500 V. Conecte a ponta de prova preta ao cano de água interno, ao chão úmido, ao solo, etc. Toque a ponta de prova vermelha no cabo de alimentação ou no orifício da tomada de alimentação. O fio correspondente ao valor de tensão mais alto indicado pelo multímetro é o fio energizado, e o fio com valor de tensão mais baixo ou tensão zero é o fio neutro.
Defina o multímetro para a faixa de tensão de 250 Vca. Conecte uma ponta de prova ao fio e a outra à parede ou ao solo. (Se a parede ou o chão estiverem muito secos, você pode umedecê-los com água para obter um resultado mais óbvio.) Se o ponteiro do multímetro não se mover, significa que o fio é neutro; se o ponteiro desviar, isso indica que o fio é energizado.
Quando precisamos distinguir o fio energizado do fio neutro, mas não temos uma caneta de teste em mãos, podemos completar o teste apenas com um multímetro. Existem três métodos, que são descritos a seguir:
O primeiro método: Se você tiver apenas um multímetro, mas não tiver uma caneta de teste, e a tensão estiver normal, você pode usar o multímetro para distinguir o fio energizado do fio neutro. Conecte um cabo de teste do multímetro ao fio energizado ou neutro e o outro ao terra, à parede, a um cano metálico de água, etc. Se houver uma tensão (geralmente maior que 20V), é o fio energizado; se não houver tensão, é o fio neutro.
O segundo método: Primeiro, vamos entender o princípio de uma caneta de teste. Uma caneta de teste consiste em uma haste de metal, uma lâmpada de néon, um resistor de carbono e uma tampa de metal. A lâmpada de néon é o dispositivo que pode emitir luz, que é uma lâmpada de vidro cheia de gás inerte. A resistência do resistor de carbono é de 1M ohm ou mais. A tampa de metal é a parte que a mão de uma pessoa toca. Quando uma pessoa toca a tampa de metal, o fio energizado, a caneta de teste, o corpo humano e a terra formam um circuito. Existe uma capacitância de cerca de 100PF entre o corpo humano e a terra, e é assim que o circuito é formado.
Ao utilizar um multímetro para medição, seja ele digital ou analógico, após conhecer a faixa aproximada da tensão de alimentação, tomando como exemplo a tensão 220VAC, ajuste o multímetro para a faixa 400VAC. Conecte a ponta de teste vermelha ao fio energizado ou neutro e toque na ponta de teste preta com a mão. Se o multímetro mostrar uma leitura, significa que é o fio energizado; se não houver leitura, é o fio neutro.
Este método não causará nenhum perigo ao corpo humano. A razão é que a resistência interna de um multímetro digital é de 10M ohm e a resistência interna de um multímetro analógico é de 20K ohm/V. Se a tensão medida for 220V, a resistência interna do multímetro analógico é 20K × 220V=4400 ohm, o que é absolutamente seguro porque a resistência interna do resistor de carbono em uma caneta de teste é geralmente de 1M ohm.
