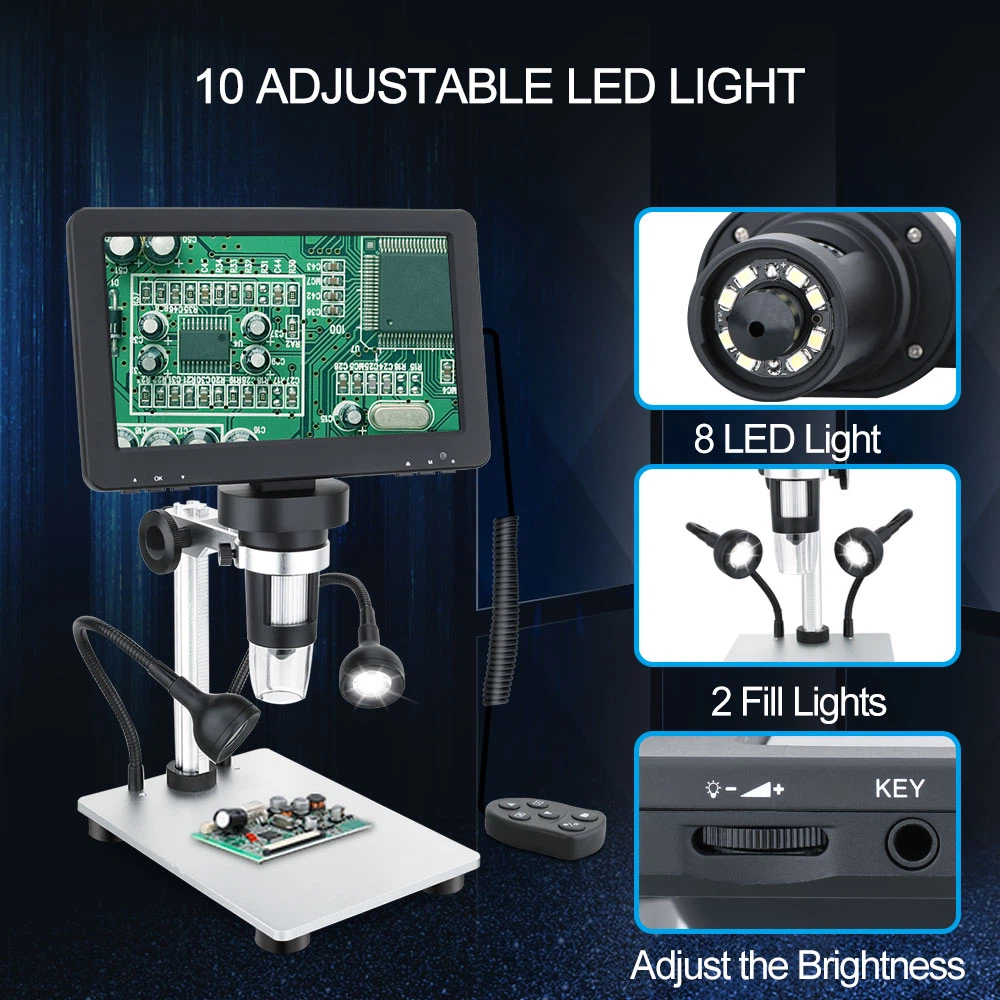

Aplicação de microscópio de fase completa na produção de placas de PC
O papel da inspeção de matéria-prima Como o laminado revestido de cobre necessário para a produção de PCB multicamadas, sua qualidade afetará diretamente a produção de PCB multicamadas. As seguintes informações importantes podem ser obtidas dos cortes obtidos pelo microscópio metalográfico:
1.1 Espessura da folha de cobre, verifique se a espessura da folha de cobre atende aos requisitos de produção de placas impressas multicamadas.
1.2 A espessura da camada dielétrica isolante e a disposição do pré-impregnado.
1.3 No meio isolante, o arranjo de urdidura e trama das fibras de vidro e o teor de resina.
1.4 Informações sobre defeitos de laminados de microscópio metalográfico Os defeitos de laminados incluem principalmente os seguintes tipos:
(1) Pinhole refere-se a um pequeno orifício que penetra completamente uma camada de metal. Para placas impressas multicamadas com maior densidade de fiação, tais defeitos geralmente não são permitidos.
(2) Marcas e buracos As espinhas referem-se a pequenos orifícios que não penetram completamente na folha de metal: os buracos referem-se a saliências pontiagudas locais na placa de aço prensada que podem ser usadas durante o processo de prensagem, resultando no aparecimento de rachaduras no superfície da folha de cobre após prensagem. Subsidência moderada. Pode-se determinar se a existência do defeito é permitida medindo o tamanho do pequeno furo e a profundidade da flecha através da seção metalográfica.
(3) Arranhões Arranhões referem-se a sulcos finos e rasos desenhados na superfície da folha de cobre por objetos pontiagudos. A largura e a profundidade dos riscos são medidas por cortes de microscópio metalográfico para determinar se a existência do defeito é permitida.
(4) Rugas Rugas referem-se aos vincos ou rugas da folha de cobre na superfície da placa. Não é permitida a existência deste defeito visível através da secção metalográfica.
(5) Vazios de laminação, manchas brancas e bolhas Os vazios de laminação referem-se às áreas onde deveria haver resina e adesivo dentro do laminado, mas o preenchimento está incompleto e há áreas faltantes; manchas brancas ocorrem dentro do material de base, onde o tecido se entrelaça. O fenômeno de separação da fibra de vidro e da resina, manifestado como manchas brancas espalhadas ou “linhas cruzadas” sob a superfície do substrato; formação de bolhas refere-se à expansão local entre as camadas do substrato ou entre o substrato e a folha de cobre condutora, resultando na separação local O fenômeno. A existência de tais defeitos depende das circunstâncias específicas para decidir se os permite.
