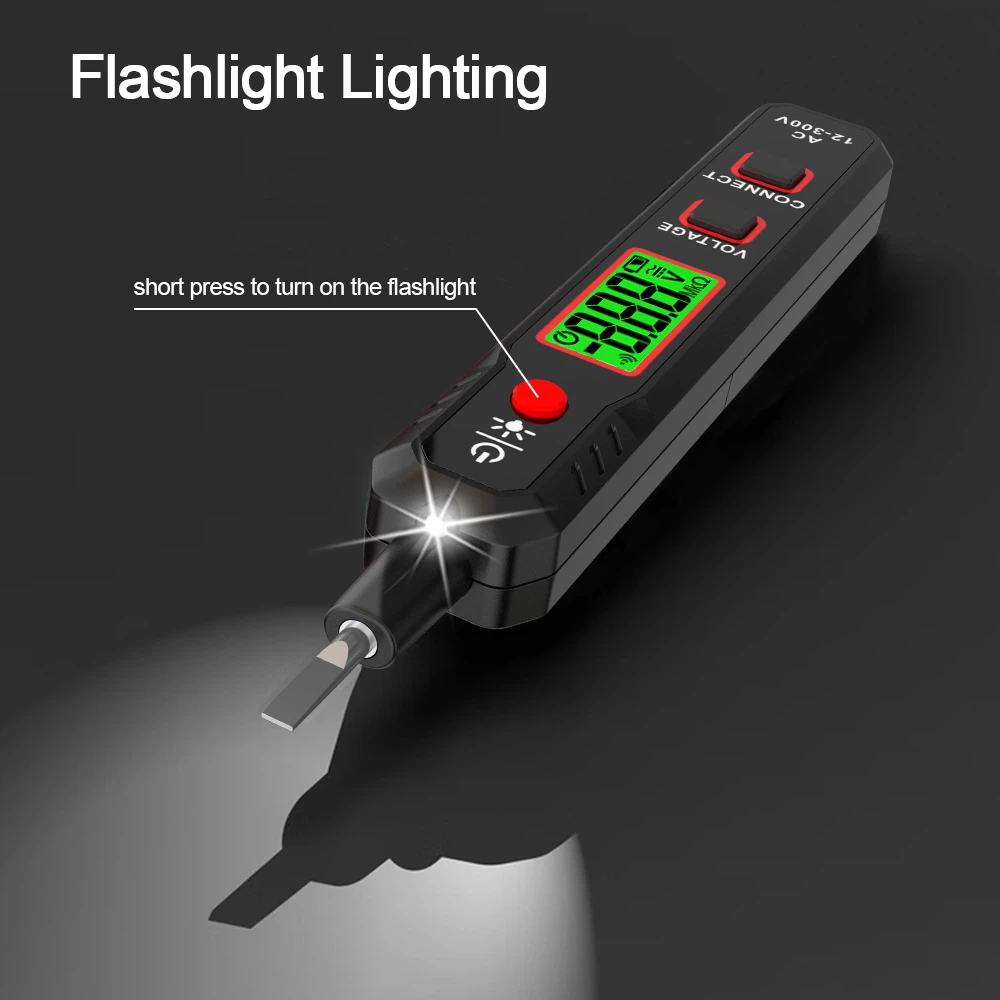

Qual é o princípio de funcionamento de uma caneta de teste
O princípio da detecção eletrônica para luminescência é que existe uma certa diferença de potencial entre o objeto carregado e a terra. Quando a diferença de potencial ultrapassa um determinado valor, a bolha de néon emitirá luz e, se cair abaixo de um determinado valor, não emitirá luz. A faixa de medição de tensão de uma caneta de teste comum de baixa tensão é geralmente entre 60-500V, e bolhas de néon abaixo de 60V podem não emitir luz. Quando a tensão é superior a 500V, não é possível usar caneta de teste de baixa tensão para teste, caso contrário pode ocorrer quebra do isolamento, causando risco de choque elétrico ao corpo humano.
Ao ficar em um banquinho ou outro isolador com uma caneta elétrica portátil para testar o fio energizado, a grande corrente passará pela tensão de alta resistência, reduzindo a haste de resistência dentro da caneta e se tornará uma pequena corrente fraca. Então, ele passará pela bolha de néon e pelo corpo humano para descarregar o ambiente circundante. Neste momento, a bolha neon emitirá luz. No entanto, não há risco de choque elétrico no corpo humano neste momento.
Por que o tubo de néon da caneta de medição emite luz quando há uma interrupção no circuito em um determinado ponto da linha zero?
Como o fio zero está em curto-circuito, mas o fio energizado está conectado, um circuito é formado entre o corpo carregado, a caneta de teste, o corpo humano e a terra durante a medição de eletricidade, de modo que as bolhas de néon na caneta de teste emitirão luz. Ao medir o fio energizado, há uma tensão de cerca de U=220V entre o fio energizado e o terra, e a resistência do corpo humano geralmente é muito pequena.
Geralmente apenas algumas centenas a vários milhares de ohms, enquanto a resistência dentro da caneta de medição geralmente fica em torno de alguns megaohms. A corrente através da caneta de medição é muito pequena, geralmente inferior a 1 miliampere. Quando uma corrente tão pequena passa pelo corpo humano, não é prejudicial às pessoas. Quando uma corrente tão pequena passa pela bolha de néon da caneta de medição, a bolha de néon emitirá luz.
A função da caneta de teste:
Função 1: Teste de eletricidade, usando uma cabeça de metal para tocar um objeto. Se emitir luz, o objeto ficará carregado, e se não emitir luz, não ficará carregado.
Função 2: Pode ser usado para medição de fase nuclear de baixa tensão para determinar se algum fio no circuito está em fase ou fora de fase.
Função 3: Pode ser usada para distinguir entre corrente alternada e corrente contínua. Ao usar uma caneta de teste para teste, se ambos os pólos na bolha de néon da caneta de teste emitirem luz, é uma corrente alternada; Se apenas um dos dois pólos emitir luz, é corrente contínua.
Função 4: Pode determinar os pólos positivos e negativos da corrente contínua. Conecte a caneta de teste a um circuito DC para teste, e o eletrodo com a bolha de néon brilhando é o eletrodo negativo, enquanto o eletrodo sem a bolha de néon brilhando é o eletrodo positivo.
Função 5: Pode ser usada para determinar se a CC está aterrada. Em um sistema CC com isolamento de aterramento, ficar no solo pode ser usado para contatar os pólos positivos ou negativos do sistema CC com uma caneta de medição. Se a bolha de néon da caneta de medição não estiver acesa, não há fenômeno de aterramento. Se a bolha neon acender, indica aterramento. Se acender na ponta da caneta, indica aterramento positivo. Se brilhar na ponta do dedo, é um aterramento negativo.
