Explicação detalhada do uso da caneta de teste de display digital de indução

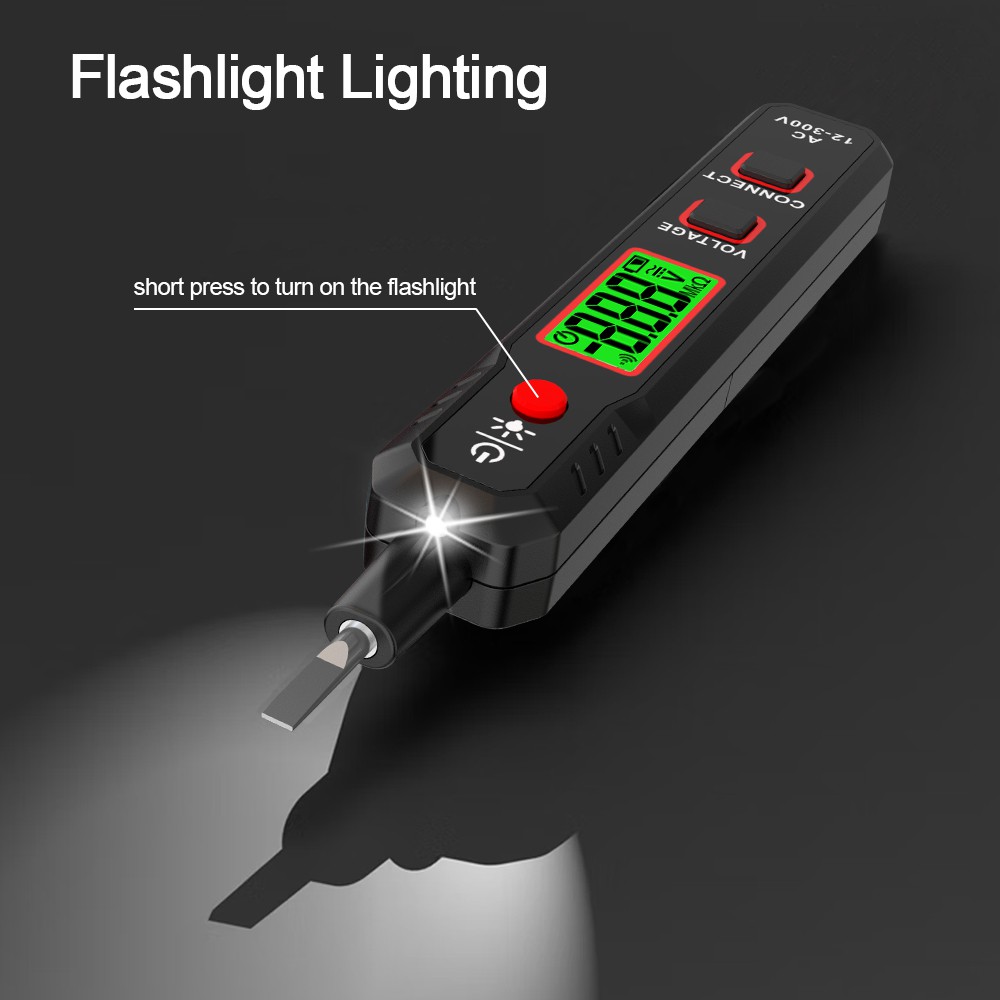

Descrição do botão:
Uma chave "DIRECT": para chave de medição direta (longe da tela LCD), ou seja, ao usar a extremidade frontal metálica da caneta elétrica (chamada de chave de fenda) para entrar em contato direto com o circuito, pressione este botão;
Tecla B "INDUTÂNCIA": para tecla de medição de indução/ponto de interrupção (perto da tela LCD), ou seja, ao usar a chave de fenda para detectar a linha (observe que é indução, não contato direto), pressione este botão.
Independentemente de como o texto na caneta é impresso, de modo geral, a tecla de medição direta está localizada mais longe da tela LCD e a tecla de medição de indução/ponto de interrupção está localizada mais próxima da tela LCD. Se o layout não for assim, indica que se trata de um produto falsificado ou de baixa qualidade. Por razões de segurança, não é recomendado comprar.
Detecção direta:
1. Toque suavemente no botão DIRETO e a extremidade frontal metálica da caneta de medição entra em contato direto com o objeto testado:
1.1 O número final é o valor de tensão medido (esta caneta de teste é dividida em cinco valores de tensão de 12V, 36V, 55V, 110V e 220V, geralmente menor ou igual a 36V, o que não é fatal);
Quando o valor exibido na faixa alta não for 70%, o valor da faixa baixa será exibido;
Ao medir corrente contínua sem terra, deve-se tocar o outro pólo (como o pólo positivo ou negativo) com as mãos.
Quando a caneta elétrica entra em contato diretamente com o fio energizado, a luz indicadora acenderá imediatamente, independentemente de a mão tocar em alguma tecla de medição:
2.1 Quando a mão não toca em nenhuma das teclas de medição, a luz indicadora acenderá e exibirá 12V, indicando que este valor é impreciso;
Quando a mão toca a tecla de medição de indução/ponto de interrupção, a luz indicadora acenderá e exibirá 110V, o que não é preciso;
2.3 Quando a mão toca a tecla de medição direta, a luz indicadora acenderá e exibirá 220V, indicando que este valor é preciso;
2.4 Em resumo, uma vez que a luz indicadora acende sem tocar em nenhuma tecla de medição, indica que há um fio energizado CA de 220V. Lembrar!
3. Quando a mão toca a tecla de medição direta e a caneta elétrica entra em contato direto com objetos condutores, como corpo humano, fio energizado, fio zero, fio terra, metal, etc., a luz indicadora pode acender. Neste momento, a tensão real é baseada na leitura e, se não houver leitura, indica que não há tensão.
Quando a mão toca a tecla de medição de indução/ponto de interrupção e a caneta elétrica entra em contato direto com o objeto que está sendo testado, há duas situações:
4.1 Quando a luz indicadora acende e exibe 110V, indica que há um fio energizado CA de 220V. Lembrar!
4.2 A luz indicadora não acende, mas aparece um “símbolo de alta tensão”. Consulte os pontos 1 e 2 em "III. Detecção indireta".
3, Detecção indireta (também conhecida como detecção de indução):
1. Detecção de indução: Toque suavemente no botão INDUCTÂNCIA e a extremidade frontal de metal da caneta de medição ficará próxima ao objeto que está sendo testado (observe que está próximo, não em contato direto). Se o “símbolo de alta tensão” aparecer na tela, indica que há energia CA dentro do objeto que está sendo testado.
