5 principais usos para pinças amperímetros

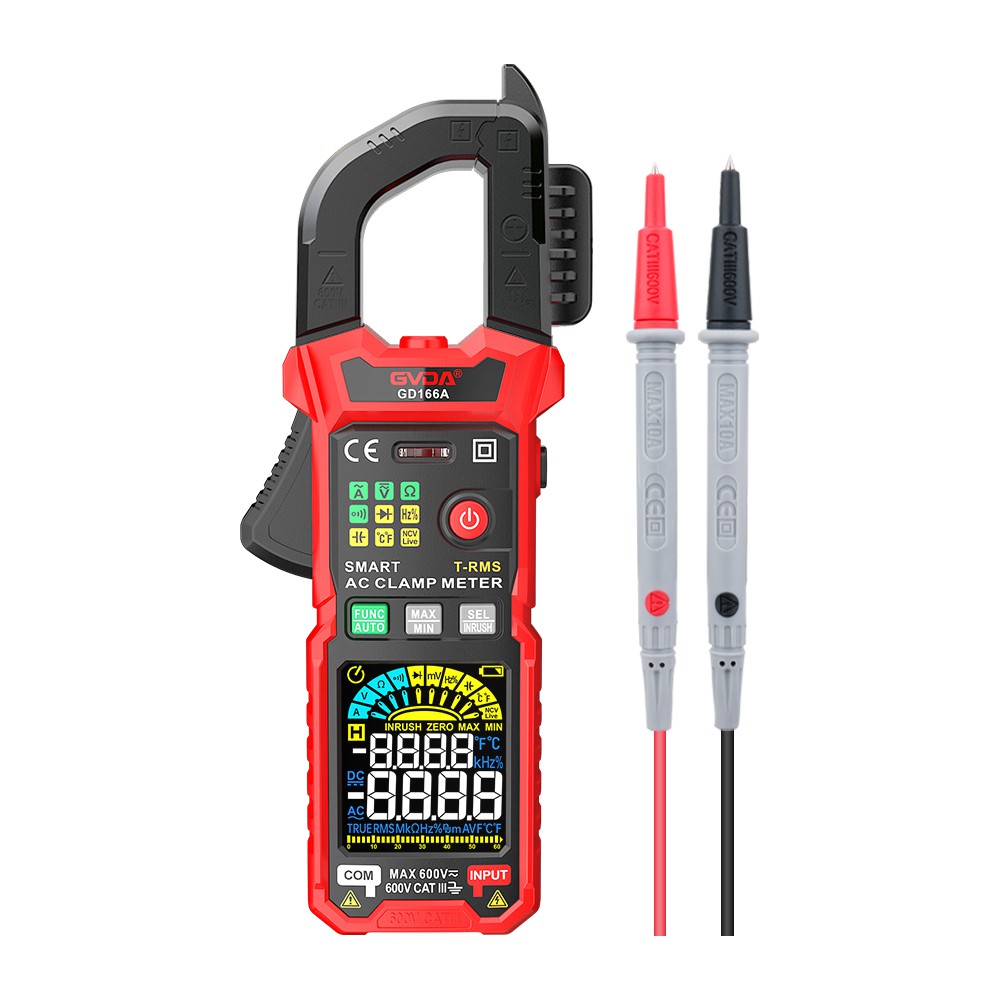

Finalidade 1: Medir a corrente trifásica do loop de três fios e a corrente trifásica do neutro de quatro fios
Os alicate amperímetros normalmente medem a corrente em um único fio. Ao medir a corrente de carga trifásica de três fios, se dois fios forem presos ao mesmo tempo, o valor de corrente indicado deve ser a corrente do terceiro fio.
O método de medição de corrente de fio neutro trifásico de quatro fios é o mesmo que o método de medição de corrente de circuito trifásico de três fios, e os fios trifásicos são presos ao mesmo tempo. O valor atual exibido neste momento é o valor atual da linha neutra.
Aplicação 2: alicate amperímetro para medir pequenas correntes
O alicate amperímetro mede pequenas correntes, mesmo que a engrenagem esteja ajustada para a marcha mínima, a leitura ainda não é muito precisa. Portanto, é possível enrolar um fio ao redor do braço da pinça e ler o valor da corrente. Em seguida, divida a leitura atual pelo número de voltas para obter o valor real pequeno da corrente.
Use três: Determine o nome da corrente na linha para determinar se o equipamento está operando normalmente. Ele precisa ser determinado de acordo com a corrente medida no local. Portanto, é importante determinar qual é a corrente.
Finalidade 4: Medir a corrente sem carga de um motor sem placa de identificação para determinar a potência nominal
Fórmula de estimativa: Divida a corrente sem carga por zero para encontrar a potência próxima ao nível.
As etapas são as seguintes: Meça o valor da corrente sem carga I do motor, de acordo com a fórmula empírica: p=I/0.8
Finalidade 5: Medir a corrente sem carga de uma máquina de solda de 380 V sem placa de identificação para determinar a potência aparente S
Fórmula de estimativa: A capacidade da máquina de solda 380 é igual à corrente sem carga I multiplicada por 5.
extensão de dados
Como medir resistência com alicate amperímetro
Medição da resistência do fio:
①Gire o interruptor para a resistência elétrica da faixa apropriada.
② Mantenha o interruptor no estado liberado.
③A ponta de prova vermelha é conectada ao terminal "Ω" e a ponta de prova preta é conectada ao terminal "COM".
④Os cabos de teste vermelho e preto são conectados respectivamente às duas extremidades do fio em teste. Ao medir a resistência do fio em uso, a linha deve ser desconectada da fonte de alimentação primeiro e a capacitância conectada ao fio deve ser totalmente descarregada antes da medição.
Teste de continuidade do fio
①Gire o interruptor para 200Ω (ou buzzer).
②Os cabos de teste vermelho e preto são conectados respectivamente à extremidade "Ω" e à extremidade "COM".
③ Se a resistência entre as pontas de prova vermelha e preta for menor que (50±25) Ω, a campainha interna emitirá um bipe.
