Habilidades básicas:
A medição de corrente, tensão e resistência é geralmente considerada como a função básica de um multímetro. A marca do fabricante do primeiro multímetro AVO é a abreviação dos nomes das três unidades de medida que o dispositivo pode medir: A Ampere, V Volt, Ω Ohm (Ohm), então os primeiros eletricistas, geralmente chamados O multímetro é um três -metro.
Novos dispositivos são desenvolvidos que podem medir muito mais métricas; algumas adições comuns e as unidades de medida que medem incluem:
1.H Indutância (Henry)
Capacitor de 2,F (farads)
3. Condutância (Simon) ---- raramente foi usada
4. graus /℉ Temperatura (Celsius ou Fahrenheit)
Frequência de 5.Hz (Hertz)
6. por cento do ciclo de trabalho (porcentagem)
7. Ângulo fechado DWELL (multímetro digital do carro)
8. Velocidade do TACH (RPM, multímetro digital do carro)
9.hFE (ampliação do transistor)
10. Símbolos ou sinais auxiliares funcionais:
11. AC ou ~ , AC
12.DC ou =, DC
13. Formas comumente usadas, como: DCV (tensão de corrente contínua), A~ (corrente alternada)

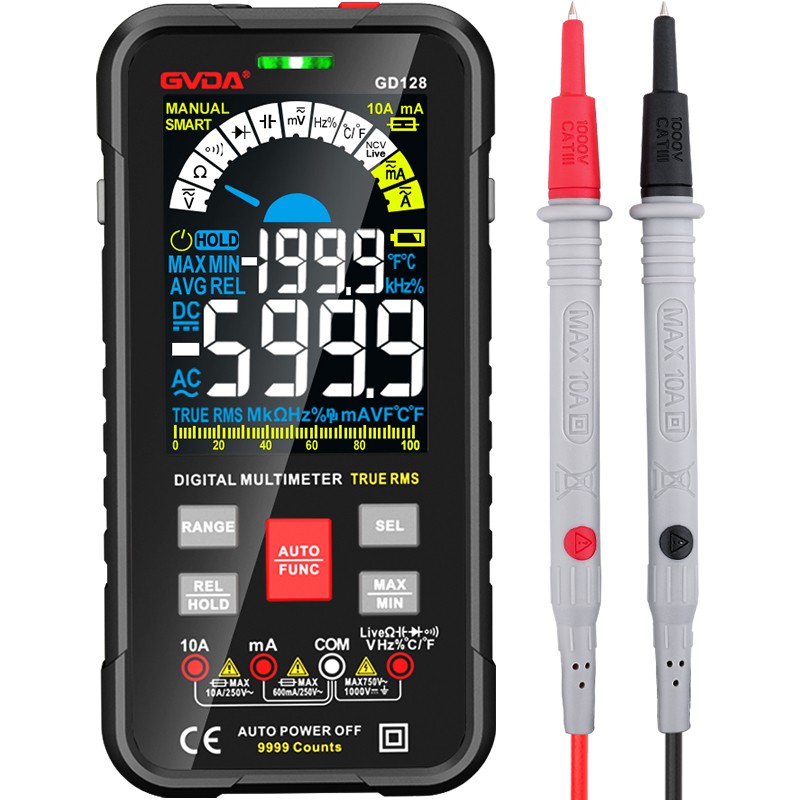

O multímetro digital, um instrumento de medição eletrônico multiuso, geralmente inclui funções como amperímetro, voltímetro, ohmímetro, etc., às vezes também chamado de multímetro, multímetro, multímetro ou medidor triplo.
Os multímetros digitais estão disponíveis como unidades portáteis para diagnóstico básico de falhas, bem como aqueles colocados em uma bancada, e alguns têm resolução de sete ou oito dígitos.
Um multímetro digital (DMM) é um instrumento eletrônico usado em medições elétricas. Pode ter muitas funções especiais, mas a função principal é medir tensão, resistência e corrente. O multímetro digital, como um moderno instrumento de medição eletrônico multiuso, é usado principalmente em campos de medição físicos, elétricos, eletrônicos e outros.
【Resolução】
Resolução refere-se a quão bem um medidor mede. Conhecer a resolução de um medidor permite saber se você pode ver pequenas mudanças no sinal que está sendo medido. Por exemplo, se o DMM tiver uma resolução de 1mV em uma faixa de 4V, você poderá ver uma pequena alteração de 1mV (1/1000 de volt) ao medir um sinal de 1V.
Se você estiver medindo menos de 1/4 de polegada (ou 1 mm) de comprimento, definitivamente não usará uma régua com as menores unidades em polegadas (ou centímetros). Se a temperatura for 98,6 graus F, é inútil medir com um termômetro que tenha apenas marcas inteiras. Você precisa de um termômetro com resolução de 0,1 graus F.
O número de dígitos e palavras são usados para descrever a resolução da tabela. Os multímetros são categorizados pelo número de dígitos e palavras que podem exibir.
Um medidor de {{0}}e meio dígito pode exibir três dígitos inteiros de 0 a 9 e um meio dígito (apenas 1 ou nenhum display). Um medidor digital de 3½ dígitos pode atingir uma resolução de 1999 palavras. Um medidor digital de 4½ dígitos pode atingir uma resolução de 19999 palavras.
A resolução das tabelas digitais é melhor em palavras do que em bits, e a resolução das tabelas de 3½ dígitos foi aumentada para 3.200 ou 4.000 palavras.
O medidor digital {{0}}word oferece melhor resolução para algumas medições. Por exemplo, um medidor de palavras de 1999, ao medir voltagens superiores a 200V, não é possível exibir 0,1V. O medidor digital de caracteres 3200-ainda pode exibir 0,1V ao medir a tensão de 320V. Quando a tensão medida é superior a 320 V e a resolução de 0,1 V deve ser alcançada, um medidor digital caro de 20{13}}caracteres deve ser usado.
【Precisão】
Precisão refere-se ao erro máximo permitido em um ambiente de uso específico. Em outras palavras, a precisão é usada para indicar
Quão próxima a medição do DMM está do valor real do sinal que está sendo medido.
Para DMMs, a precisão geralmente é expressa como uma porcentagem da leitura. Por exemplo, o significado de 1 por cento de precisão de leitura é: quando a exibição do multímetro digital é 100.0V, a tensão real pode estar entre 99,0V e 101,0V .
Valores específicos podem ser adicionados à precisão básica na descrição detalhada. Seu significado é o número de palavras a serem adicionadas para transformar a extremidade mais à direita da tela. No exemplo anterior, a precisão pode ser marcada como ±(1 por cento mais 2). Portanto, se o GMM ler 100,0 V, a tensão real estará entre 98,8 V e 101,2 V.
A precisão de um medidor analógico é calculada como o erro de fundo de escala, não a leitura exibida. A precisão típica de um medidor analógico é ±2 por cento ou ±3 por cento da escala total. A precisão básica típica de um DMM está entre ±(0,7 por cento mais 1) e ±(0,1 por cento mais 1) de leitura, ou até mais.
