Use um multímetro para medir a resistência direta do diodo, por que cada engrenagem

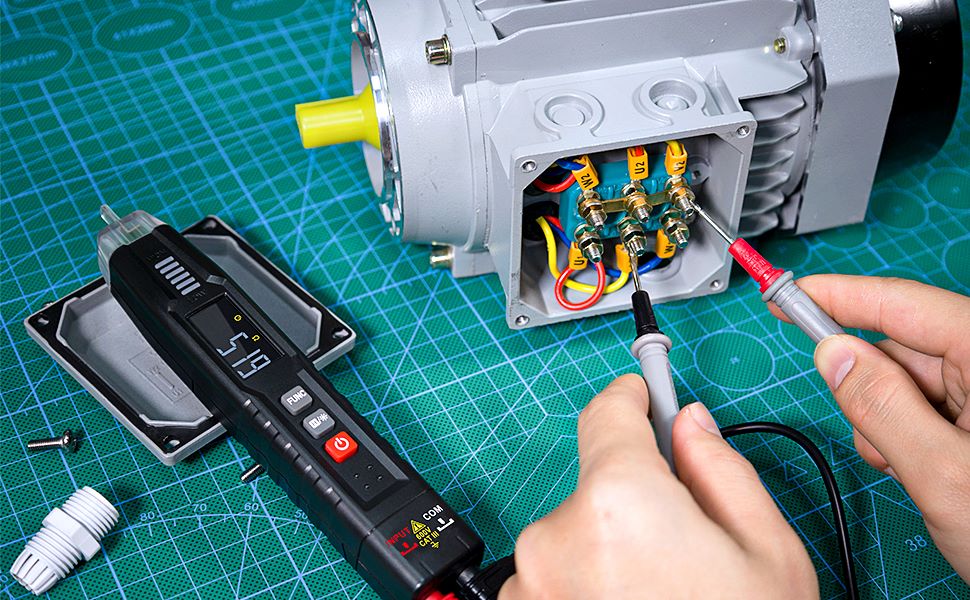

O multímetro digital mede o valor da resistência, converte o sinal analógico em sinal digital usando um chip de conversão A/D e exibe o resultado. A deflexão da cabeça magnética é como o valor é mostrado no multímetro de ponteiro. O teste de arquivo de resistência do diodo não produziu valores de resistência nas direções direta e reversa, no entanto, o teste do multímetro do mesmo diodo produziu resistência na direção direta, principalmente pelos seguintes motivos:
Medições de diodo em placas de circuito
Em primeiro lugar, em comparação com um multímetro digital, a tensão de saída da engrenagem de resistência em um multímetro de ponteiro é diferente. A tensão máxima de saída do multímetro de ponteiro geralmente é de 9 volts, enquanto a tensão máxima de saída de um multímetro digital é normalmente de 3 volts. Eles diferem não apenas nas tensões de saída, mas também nas engrenagens de medição que usamos e nas próprias tensões de saída. O equipamento de resistência do multímetro digital tem uma faixa de tensão de saída de 1,0 volts a 3,0 volts. Quando comparado a um multímetro digital, a tensão de saída da engrenagem de resistência em um multímetro de ponteiro é normalmente maior.
Quando a tensão de saída for maior que o valor de queda de tensão do diodo, o diodo pode ser ligado. No entanto, quando o valor de queda de tensão do multímetro digital é menor que o valor de queda de tensão do diodo, o diodo não pode ser ligado, o que resulta em resistência infinita direta e reversa ao medir o diodo.
É aconselhável selecionar a engrenagem do diodo ao usar um multímetro digital para medir a qualidade de um diodo. A engrenagem de diodo do multímetro digital normalmente opera em 2,6 volts, que é maior que o valor de queda de tensão direta do diodo e permite que o diodo seja ligado na direção direta.
O arquivo de resistência do multímetro digital pode ser usado para determinar se um diodo está vazando medindo a resistência. Neste ponto, a conclusão deve ser que o valor da resistência na medição direta tem um valor, enquanto o valor da resistência na medição reversa é infinito. O resultado da medição do multímetro de ponteiro também é o mesmo. É uma evidência de que o diodo pode vazar na direção oposta se a medição revelar uma resistência na direção oposta. Para encontrá-la neste caso, precisamos de um equipamento especializado. Usar um multímetro para determinar se o diodo tem vazamento é impreciso. Em segundo lugar, como as características de queda de tensão dos diodos variam, também haverá diferenças entre os resultados da medição dos diodos usando um multímetro digital e a faixa de resistência do multímetro de ponteiro. Em contraste, alguns diodos especiais, como diodos de alta tensão , têm uma queda de tensão de condução relativamente grande de mais de 0,7 volts. Como nosso multímetro digital tem uma baixa tensão de resistência que não pode causar a passagem do diodo, o valor da resistência parecerá infinito durante a medição. Por exemplo, o valor típico de queda de tensão de tubos de silício e tubos de germânio é 0,3 volts para 0,6 volts.
