Um alicate amperímetro (alicate amperímetro) é um instrumento que integra um transformador de corrente e um amperímetro, sendo um ramo importante de um multímetro digital; é um instrumento portátil que pode medir diretamente a corrente AC de um circuito sem desconectar o circuito.
Estrutura e Princípio
A pinça amperímetro é composta essencialmente por um transformador de corrente, uma chave de pinça e um sistema magnetoelétrico retificador com medidor de força de reação.
Um alicate amperímetro funciona com o mesmo princípio de um transformador. A bobina primária é o fio que passa pelo núcleo da braçadeira, que é equivalente à bobina primária de um 1-transformador de volta, que é um transformador elevador. A bobina secundária e o amperímetro para medição constituem o circuito secundário. Quando uma corrente alternada passa pelo fio, é essa bobina que gera um campo magnético alternado, e uma corrente induzida é gerada no loop secundário. A razão da corrente para a corrente primária é equivalente à razão inversa das voltas das bobinas primária e secundária. . O amperímetro tipo alicate é usado para medir grandes correntes. Se a corrente não for grande o suficiente, o fio primário pode ser passado pelo medidor tipo alicate para aumentar o número de voltas e, ao mesmo tempo, dividir a corrente medida pelo número de voltas.

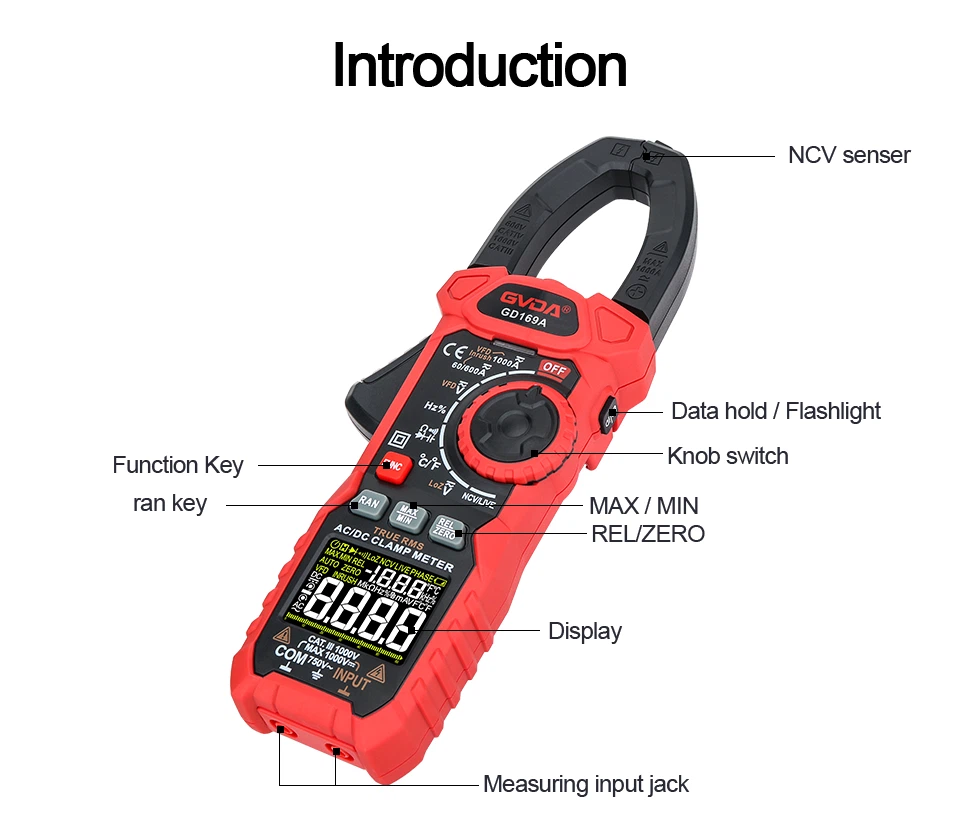

O enrolamento secundário do transformador de corrente de núcleo do amperímetro de pinça é enrolado no núcleo de ferro e conectado ao amperímetro CA, e seu enrolamento primário é o fio em teste que passa pelo centro do transformador. O botão é na verdade uma chave seletora de faixa, e a função da chave é abrir e fechar a parte móvel do núcleo de ferro do transformador passante, de modo a prendê-lo ao condutor sob teste.
Ao medir a corrente, pressione a chave, abra as garras e coloque o fio de transporte de corrente medido no meio do transformador de corrente de núcleo. Uma corrente é induzida no enrolamento lateral e a corrente passa pela bobina do amperímetro eletromagnético para desviar o ponteiro e indicar o valor da corrente medida na escala do mostrador.
Após colocar o fio testado na janela através do botão do núcleo de ferro, atente-se ao bom encaixe entre as duas superfícies das garras, e não deixe que outros objetos fiquem no meio;
A faixa mínima do alicate amperímetro é de 5A, e o erro de exibição será maior ao medir correntes menores. Isso pode ser medido depois de enrolar o fio energizado no alicate amperímetro por algumas semanas, e a leitura obtida é dividida pelo número de voltas para obter o resultado desejado.
