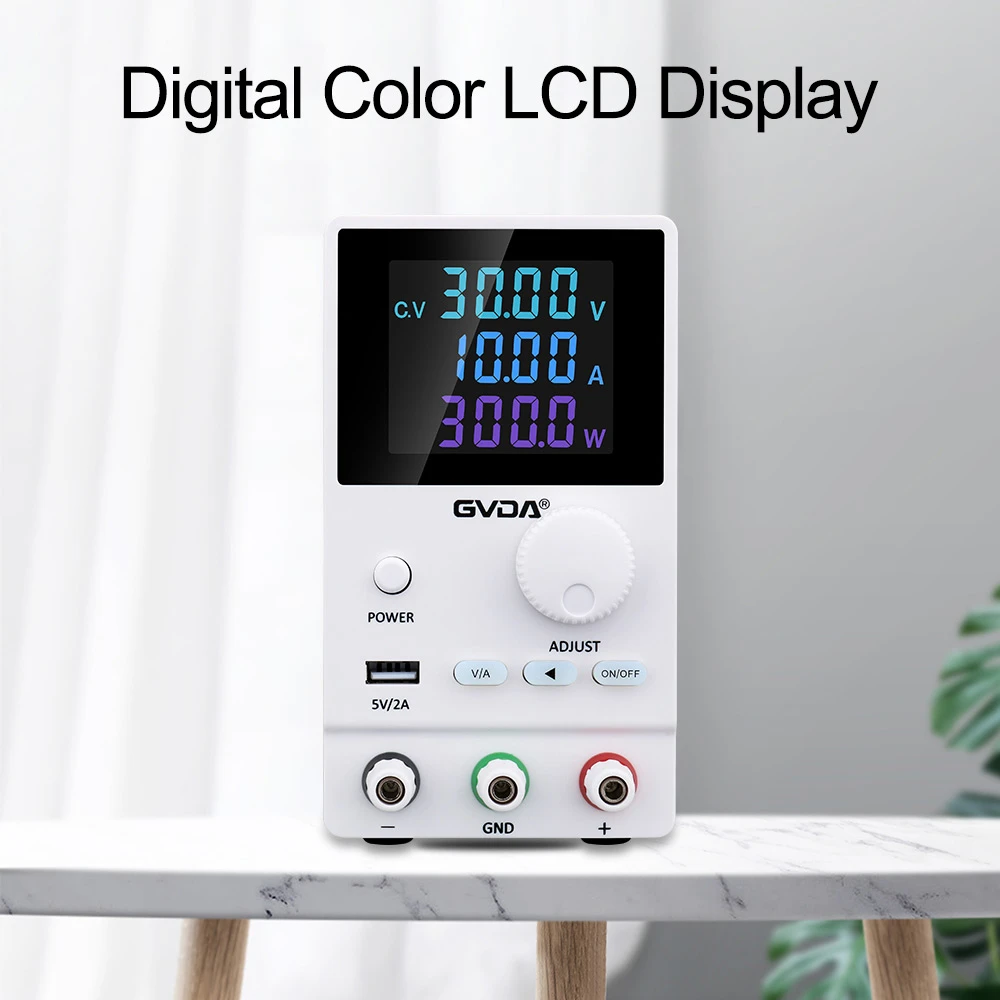

O principal método de teste da fonte de alimentação regulada DC
1 ) Deve ser medido dentro de um intervalo de tempo de 1,5 segundos a 11,5 segundos após a conclusão da regulação da carga.
2) Meça quando a tensão da fonte for colocada em 198 volts, 220 volts e 242 volts, respectivamente.
3) Método de medição para fonte de alimentação regulada:
4) Método de medição de tempo de fonte de alimentação de corrente constante
5) Quando o efeito da carga e a medição do período e deslocamento aleatório afetam um ao outro, eles devem ser medidos separadamente.
6) A medição do efeito de carga é a medição da variação da saída estável de tensão ou corrente devido apenas à mudança da carga.
7) A medição do período e deslocamento aleatório é a medição da parte de flutuação irregular (anteriormente conhecida como ondulação e ruído) na saída estável de tensão ou corrente. A faixa de frequência de medição é: 10Hz~10MHz, e um único ponto de aterramento deve ser usado durante a medição para evitar erros de medição.
Índice de qualidade da fonte de alimentação regulada DC
1) Taxa de ajuste de tensão SV. A taxa de ajuste de tensão é um índice importante para caracterizar a qualidade da fonte de alimentação de tensão estabilizada em CC, também conhecida como coeficiente de regulação de tensão ou coeficiente de estabilidade, que caracteriza o grau de estabilidade da tensão de saída VO da fonte de alimentação estabilizada em CC quando a tensão de entrada VI muda, geralmente em Expresso como uma porcentagem da mudança relativa nas tensões de entrada e saída por unidade de tensão de saída. Fórmula de regulação de tensão.
(2) Taxa de ajuste atual SI. A taxa de ajuste de corrente é um autoíndice principal que reflete a capacidade de carga da fonte de alimentação CC regulada, também conhecida como coeficiente de estabilidade de corrente. Caracteriza a capacidade da fonte de alimentação estabilizada em CC de suprimir a flutuação da tensão de saída causada pela alteração da corrente de carga (corrente de saída) quando a tensão de entrada é constante. Sob a condição da mudança de corrente de carga especificada, geralmente é expressa como tensão de saída da unidade. A porcentagem do valor da mudança de tensão de saída é usada para representar a taxa de ajuste de corrente da fonte de alimentação estabilizada DC. Fórmula de regulação atual. .
(3) Razão de rejeição de ripple SR. A taxa de rejeição de ondulação reflete a capacidade da fonte de alimentação estabilizada em CC de suprimir a tensão de rede introduzida pelo terminal de entrada. Quando a entrada e a saída da fonte de alimentação estabilizada em CC permanecem inalteradas, a taxa de rejeição de ondulação geralmente é expressa como a ondulação de entrada. a voltagem é geralmente expressa em decibéis, mas às vezes também pode ser expressa em uma porcentagem ou expressa diretamente pela relação entre os dois.
(4) Estabilidade de temperatura K. A estabilidade de temperatura da fonte de alimentação regulada CC integrada é o valor percentual da mudança relativa na tensão de saída da fonte de alimentação regulada CC dentro da faixa de variação máxima especificada da temperatura operacional Ti da fonte regulada CC fonte de alimentação (Tmin Menor ou igual a Ti Menor ou igual a Tmax). Fórmula de estabilidade de temperatura.
