A função de um alicate amperímetro

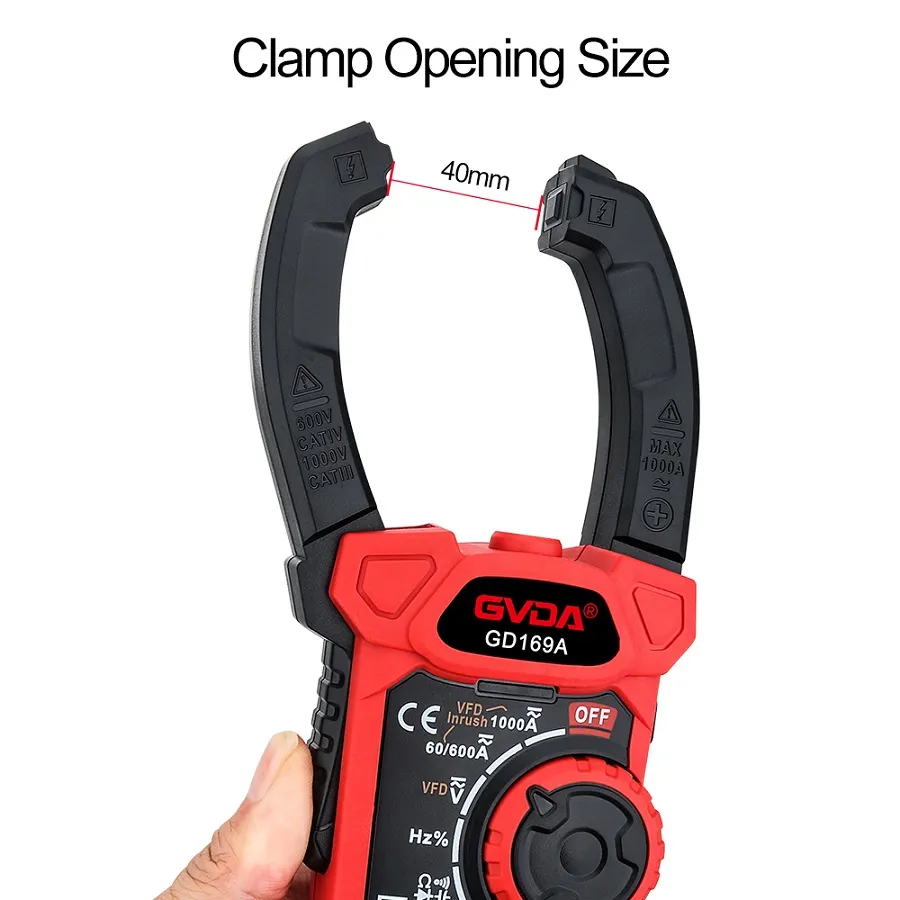

Um amperímetro tipo pinça é uma combinação de um transformador de corrente e um amperímetro. O núcleo de ferro do transformador de corrente pode ser aberto quando a chave é apertada; O fio através do qual passa a corrente medida pode passar pelo fio do circuito testado do núcleo de ferro, que se torna a bobina primária do transformador de corrente, e a corrente é induzida na bobina secundária através da corrente.
Ao medir corrente com um amperímetro comum, é necessário cortar o circuito e desligar antes de conectar o amperímetro para medição. Isto é muito problemático e, às vezes, os motores em funcionamento normal não podem fazê-lo. Neste ponto, usar um amperímetro tipo pinça torna-se muito mais conveniente, pois pode medir a corrente sem cortar o circuito.
O alicate amperímetro pode ser alterado para diferentes faixas mudando as marchas da chave. No entanto, não é permitido operar com potência ao mudar de marcha. A precisão dos relógios em formato de pinça geralmente não é alta, geralmente variando de 2,5 a 5 níveis. Para facilidade de uso, também existem chaves de conversão com diferentes faixas no medidor para medir diferentes níveis de corrente e tensão.
O alicate amperímetro foi originalmente usado para medir corrente CA. Mas agora o multímetro tem algumas funções, como medir tensão CA/CC, corrente, capacitância, diodos, transistores, resistores, temperatura, frequência e assim por diante.
Os amperímetros do tipo pinça podem medir a corrente CC fotovoltaica e a corrente CA de saída do inversor. Deve-se observar que alguns amperímetros do tipo pinça não possuem função DC e a boca da pinça deve estar bem fechada e não pode ser alterada com energia.
Leitura do alicate amperímetro
1. Selecione a marcha e a faixa. Gire a chave do medidor para a posição “mA” de corrente CC e selecione a faixa correta com base na corrente medida. Para evitar que a corrente excessiva exceda a faixa sem conhecer a magnitude da corrente, é recomendado primeiro colocá-la na faixa de corrente CC mais alta para teste. Se o intervalo for muito grande, reduza-o novamente até que seja adequado.
2. String no circuito. Ao medir corrente com um multímetro, a ponta de prova deve ser conectada em série com a corrente, com a ponta de prova vermelha conectada à extremidade de alto potencial do circuito e a ponta de prova preta conectada à extremidade de baixo potencial da corrente.
3. Método de leitura:
(1) Selecione corretamente as marcas de escala para leitura.
(2) Valor atual convertido: valor atual=o número de graus indicado pelo ponteiro × Tamanho do intervalo/valor máximo da escala selecionada.
