Estrutura e resolução do microscópio
Um microscópio é um instrumento óptico composto por uma lente ou uma combinação de várias lentes, e é um sinal de que os seres humanos entraram na era atômica. É usado principalmente para ampliar objetos minúsculos em instrumentos que podem ser vistos pelos olhos humanos.
estrutura do microscópio
O microscópio óptico consiste em ocular, lente objetiva, hélice de quase foco grosso, hélice de quase foco fino, clipe, abertura, obturador, conversor, espelho, palco, braço do espelho, barril da lente, base do espelho, condensador, composto de aberturas.
resolução do microscópio
D=0.61λ/N*sin( /2)
D: Resolução
λ: comprimento de onda da fonte de luz
: Ângulo da lente objetiva (o ângulo de abertura da amostra em um ponto no eixo óptico para a abertura da lente objetiva)
Se quiser melhorar a resolução, você pode: 1. Reduzir λ, como usar luz ultravioleta como fonte de luz; 2. Aumente o N, colocando-o em óleo de cedro; 3. Aumente, ou seja, reduza ao máximo a distância entre a lente objetiva e a amostra.
Classificação do Microscópio
Os microscópios são classificados de acordo com os princípios microscópicos e podem ser divididos em microscópios ópticos, microscópios eletrônicos e microscópios digitais.
Microscópio óptico
Geralmente consiste em parte óptica, parte de iluminação e parte mecânica. Não há dúvida de que a parte óptica é a mais crítica, composta por ocular e objetiva. Já em 1590, fabricantes de óculos holandeses e italianos construíram instrumentos de ampliação semelhantes a microscópios. Existem muitos tipos de microscópios ópticos, principalmente microscópios de campo claro (microscópios ópticos comuns), microscópios de campo escuro, microscópios de fluorescência, microscópios de contraste de fase, microscópios confocais de varredura a laser, microscópios de polarização, microscópios de contraste de interferência diferencial e microscópios invertidos.
microscópio eletrônico
Os microscópios eletrônicos têm características estruturais básicas semelhantes aos microscópios ópticos, mas possuem capacidades de ampliação e resolução muito maiores do que os microscópios ópticos. Eles usam o fluxo de elétrons como uma nova fonte de luz para objetos de imagem. Desde que Ruska inventou o primeiro microscópio eletrônico de transmissão em 1938, além da melhoria contínua do desempenho do próprio microscópio eletrônico de transmissão, muitos outros tipos de microscópios eletrônicos também foram desenvolvidos. Tais como microscópio eletrônico de varredura, microscópio eletrônico analítico, microscópio eletrônico de ultra alta tensão e assim por diante. Combinado com várias técnicas de preparação de amostra de microscópio eletrônico, é possível realizar pesquisas aprofundadas sobre a estrutura da amostra ou a relação entre estrutura e função. Os microscópios são usados para observar imagens de objetos minúsculos. É frequentemente usado na observação de biologia, medicina e partículas minúsculas. Os microscópios eletrônicos podem ampliar objetos até 2 milhões de vezes.
Os microscópios de mesa referem-se principalmente aos microscópios tradicionais, que são de ampliação puramente óptica, com alta ampliação e boa qualidade de imagem, mas geralmente são grandes e inconvenientes de mover.

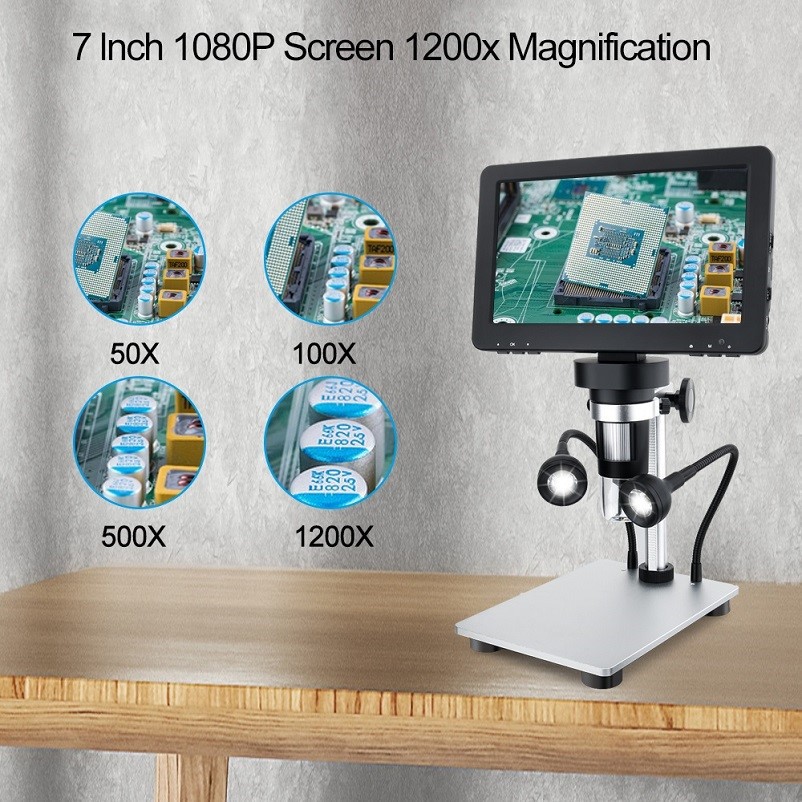

microscópio portátil
Os microscópios portáteis são principalmente extensões da série de microscópios digitais e microscópios de vídeo desenvolvidos nos últimos anos. Diferente da ampliação óptica tradicional, os microscópios portáteis são todos ampliações digitais. Eles são geralmente portáteis, pequenos e requintados e fáceis de transportar; e alguns microscópios portáteis têm suas próprias telas, que podem ser fotografadas independentemente do host do computador, fáceis de operar e também podem ser integradas Algumas funções digitais, como suporte para tirar fotos, gravação de vídeo ou comparação de imagens, medição e Outras funções.
O microscópio digital de cristal líquido foi desenvolvido e produzido pela Boyu Company. Este microscópio retém a clareza do microscópio óptico e combina as vantagens da poderosa expansão do microscópio digital, a exibição intuitiva do microscópio de vídeo e a simplicidade e conveniência do microscópio portátil.
Microscópio de tunelamento de varredura
O microscópio de tunelamento de varredura, também conhecido como "microscópio de tunelamento de varredura" e "microscópio de varredura de túnel", é um instrumento que usa o efeito de tunelamento na teoria quântica para detectar a estrutura da superfície das substâncias. Foi inventado por Gerd Binning (G.Binning) e Heinrich Rohrer (H.Rohrer) no Laboratório de Zurique da IBM em Zurique, Suíça, em 1981. Os dois inventores, portanto, cooperaram com Ernst Ruska e dividiram o Prêmio Nobel de Física de 1986.
Como uma ferramenta de microscopia de sonda de varredura, o microscópio de tunelamento de varredura permite que os cientistas observem e localizem átomos individuais em uma resolução muito maior do que sua contraparte do microscópio de força atômica. Além disso, o microscópio de tunelamento de varredura pode manipular átomos com precisão com a ponta da sonda em baixa temperatura (4K), por isso é uma importante ferramenta de medição e uma ferramenta de processamento em nanotecnologia.
