Princípio e aplicação do alicate amperímetro
Os amperímetros alicate medem corrente CA e CC em linhas de baixa tensão sem interromper a operação de carga.
1. O alicate amperímetro feito de transformador de corrente eletromagnético só pode medir corrente AC, não corrente DC
2. O alicate amperímetro feito de sensor de corrente Hall pode medir corrente AC e DC.
O princípio da medição do alicate amperímetro é usar um transformador de corrente tipo núcleo para medir a corrente. Existem tipo de ponteiro, tipo eletrônico, tipo único ou tipo integrado com multímetro.
Princípio de medição do amperímetro de pinça

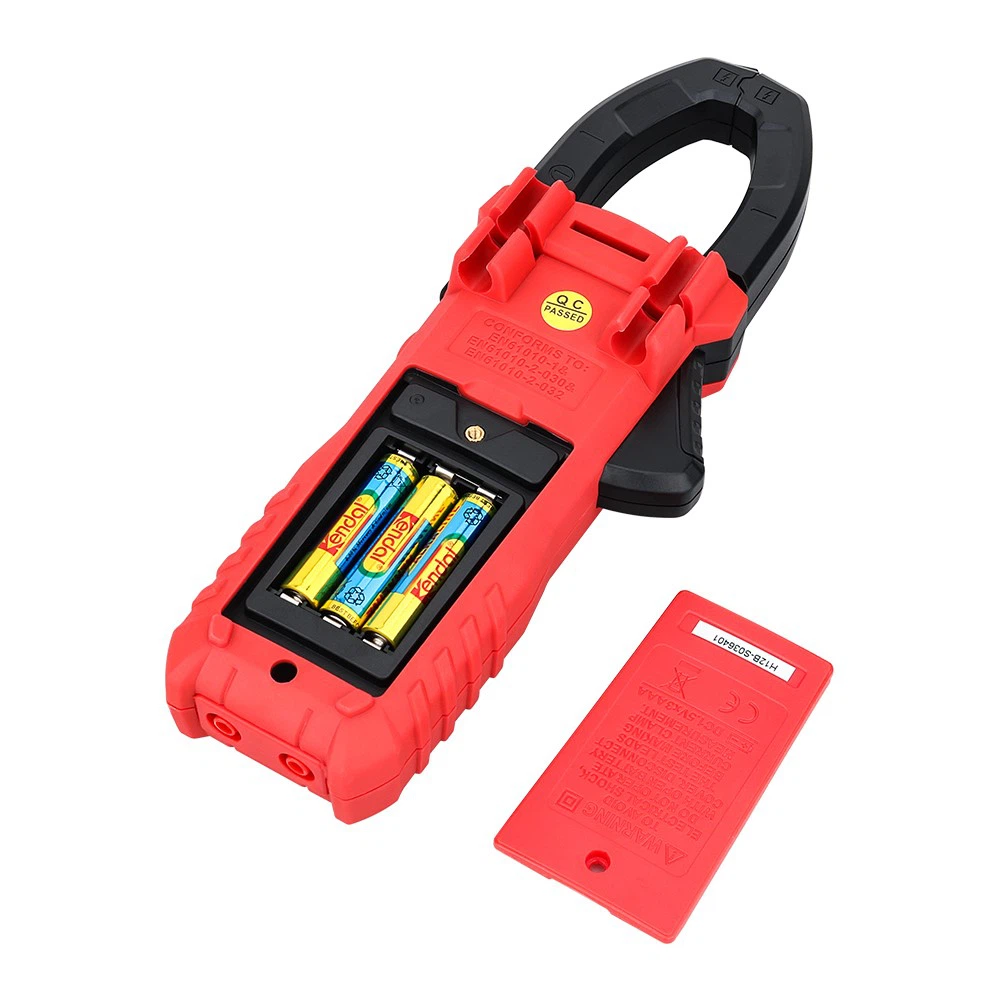

Ele usa transformadores de corrente de núcleo para medir a corrente. Existem tipo de ponteiro, tipo eletrônico, tipo único ou tipo integrado com multímetro. Foto: O UT-201 é o multímetro mais barato da Uniderry. Mas também custa dezenas de dólares. É melhor escolher algumas marcas de relógios. Os relógios da primeira marca são requintados em acabamento e os resultados da medição são mais precisos. Em segundo lugar, os relógios de marca são mais seguros, por isso tente não comprar relógios de outras marcas a preços baixos.
5 principais usos de pinças amperímetros
Finalidade 1: Medir a corrente trifásica do loop de três fios e a corrente trifásica do neutro de quatro fios
Os alicate amperímetros normalmente medem a corrente em um único fio. Ao medir a corrente de carga trifásica de três fios, se dois fios forem presos ao mesmo tempo, o valor de corrente indicado deve ser a corrente do terceiro fio.
O método de medição de corrente de fio neutro trifásico de quatro fios é o mesmo que o método de medição de corrente de circuito trifásico de três fios, e os fios trifásicos são presos ao mesmo tempo. O valor atual exibido neste momento é o valor atual da linha neutra.
Aplicação 2: alicate amperímetro para medir pequenas correntes
O alicate amperímetro mede pequenas correntes, mesmo que a engrenagem esteja ajustada para a marcha mínima, a leitura ainda não é muito precisa. Portanto, é possível enrolar um fio ao redor do braço da pinça e ler o valor da corrente. Em seguida, divida a leitura atual pelo número de voltas para obter o valor real pequeno da corrente.
Use três: Determine o nome da corrente na linha para determinar se o equipamento está operando normalmente. Ele precisa ser determinado de acordo com a corrente medida no local. Portanto, é importante determinar qual é a corrente.
Finalidade 4: Medir a corrente sem carga de um motor sem placa de identificação para determinar a potência nominal
Fórmula de estimativa: Divida a corrente sem carga por zero para encontrar a potência próxima ao nível.
As etapas são as seguintes: Meça o valor da corrente sem carga I do motor, de acordo com a fórmula empírica: p=I/0.8
Finalidade 5: Medir a corrente sem carga de uma máquina de solda de 380 V sem placa de identificação para determinar a potência aparente S
Fórmula de estimativa: A capacidade da máquina de solda 380 é igual à corrente sem carga I multiplicada por 5.
