Solução de problemas do multímetro em falhas da placa de circuito



O princípio básico do multímetro é usar um amperímetro DC magnetoelétrico sensível (medidor de microampere) como cabeça do medidor. Quando uma pequena corrente passa pela cabeça do medidor, haverá uma indicação de corrente. No entanto, a cabeça do medidor não pode passar uma grande corrente, então alguns resistores devem ser conectados em paralelo ou em série na cabeça do medidor para desviar ou diminuir a tensão, de modo a medir a corrente, tensão e resistência no circuito.


1. Selecione a faixa: a faixa de corrente CC do multímetro é marcada com "mA" e há três faixas: 1mA, 1omA e 100mA. A faixa deve ser selecionada de acordo com a corrente no circuito. Se o tamanho atual for desconhecido, o intervalo máximo deve ser selecionado.


2. Método de medição: O multímetro deve ser conectado em série com o circuito sob teste. Depois de desconectar a parte correspondente do circuito, conecte os fios do multímetro a ambas as extremidades do ponto de interrupção. A ponta de prova vermelha deve ser conectada ao ponto de interrupção conectado ao pólo positivo da fonte de alimentação, e a ponta de prova preta deve ser conectada ao ponto de interrupção conectado ao pólo negativo da fonte de alimentação.


3. Leitura correta: A linha de escala da faixa de corrente DC ainda é a segunda linha. Se você escolher a faixa de 100mA, poderá usar a terceira linha de números e multiplicar por 10 após a leitura.


Etapas do circuito de detecção do multímetro


(1) Ao realizar a detecção de falha de linha, não insira a sonda no equipamento de teste em nenhum conector ou terminal da caixa de fusíveis, caso contrário, a maioria dos terminais será deformada. Terminais deformados podem levar a um mau contato.


(2) Depois de verificar se o circuito está correto, ligue a energia e o brilho do diodo emissor de luz do potenciômetro rotativo mudará. Torne o brilho do LED moderado.


(3) Prepare o multímetro de acordo com os requisitos mencionados acima antes de usá-lo e coloque a chave seletora na posição Vl0 volt.


(4) Segure a haste isolante do cabo de teste, toque os cabos de teste positivo e negativo nas peças de solda dos polos positivo e negativo da caixa da bateria, respectivamente, e meça a tensão da fonte de alimentação. Leia o valor da tensão corretamente.

Registro: A tensão da fonte de alimentação é o número de volts.


(5) Toque as pontas de prova vermelha e preta do multímetro nos dois pinos do diodo emissor de luz e meça a voltagem entre os dois pólos do diodo emissor de luz. Leia o valor da tensão corretamente.

Registro: os volts de tensão através do diodo emissor de luz.


(6) Meça a tensão através do resistor fixo com um multímetro. Primeiro, julgue a posição onde os cabos de teste positivos e negativos devem tocar e, em seguida, meça.

Registro: A tensão através do resistor fixo em volts.


Na medição de três etapas acima, se qualquer valor de tensão for inferior a 2,5 volts, você pode alterar a chave de seleção do multímetro para V2,5 volts e medir novamente e comparar os dois resultados da medição (preste atenção à leitura na linha da escala depois de alterar o intervalo).


(7) Após a conclusão da medição, desconecte a fonte de alimentação do circuito. Guarde o multímetro de acordo com os requisitos que devem ser feitos após o uso do multímetro.

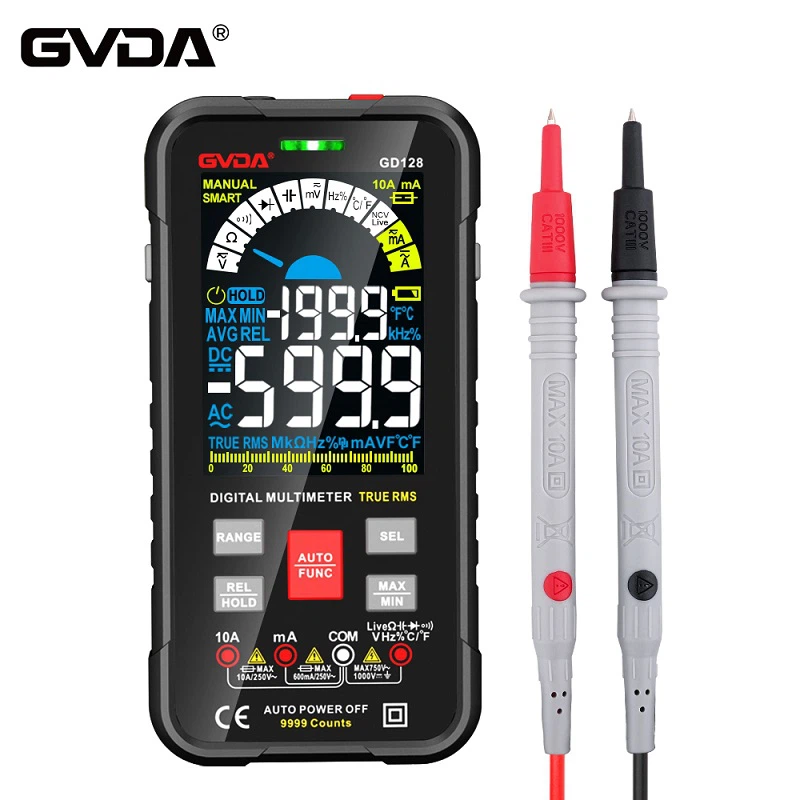

1 Digital Multimer Color LCD -
