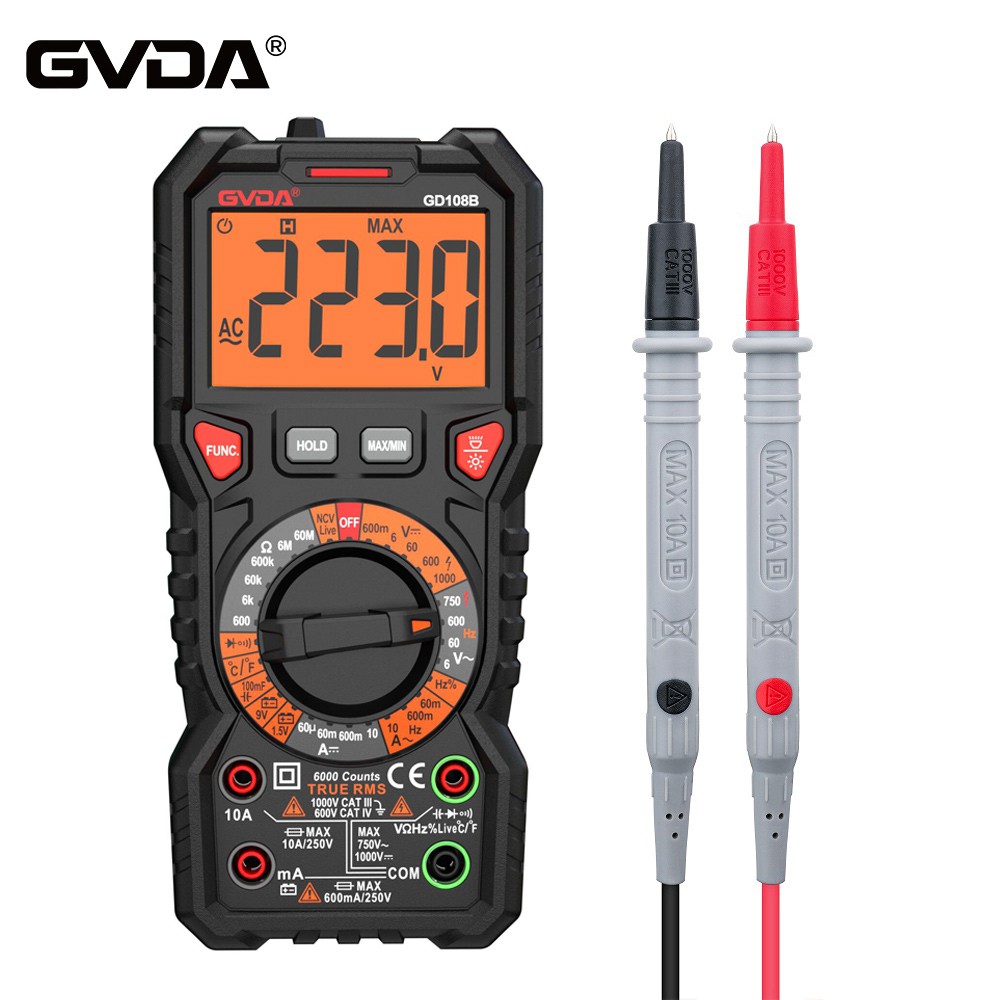

Introdução à técnica de medir transistores com um multímetro
Geralmente, precisamos usar a faixa R × 1K ω. Seja um transistor NPN ou um transistor PNP, seja uma taxa de baixa potência, * * * transistor de alta potência, a junção e a junção de CB deve exibir a mesma condutividade unidirecional que um diodo, com resistência ao reverso infinito e uma resistência a frente de cerca de 10k. Para estimar ainda mais a qualidade das características do tubo, é necessário alterar o nível de resistência para múltiplas medições. O método é definir o nível R × 10 Ω e medir a resistência positiva para condução positiva da junção PN, que é de cerca de 200 Ω; Defina o intervalo R × 1 ω para medir a resistência à condução direta da junção PN, que é de cerca de 30 Ω. (Os dados acima são obtidos de um medidor de 47 do tipo e outros modelos têm leituras diferentes. Você pode tentar testar vários tubos bons e resumir -os para ter uma idéia clara.) Se a leitura for muito grande, pode -se concluir que as características do tubo não são boas. Você também pode colocar o medidor em r × 10k Ω para teste. Para tubos com menor tensão de resistência (basicamente, a tensão de resistência de um transistor está acima de 30V), a resistência reversa de sua junção CB também deve ser ∞, mas a resistência reversa de sua junção pode ser ligeiramente fora do centro, e o ponteiro pode se desviar um pouco (geralmente não é excedente de 1/3 da faixa completa. Da mesma forma, ao medir a resistência entre CE (para tubos NPN) ou CE (para tubos PNP) usando a faixa R × 10K ω, a agulha do medidor pode desviar levemente, mas isso não significa que o tubo esteja danificado. Mas ao medir a resistência entre CE ou CE na faixa de R × 1k Ω ou abaixo, o medidor deve indicar infinito, caso contrário, há um problema com o tubo. Deve -se notar que as medições acima são para tubos de silício e não são aplicáveis a tubos de germânio. No entanto, os tubos de germânio também são raros agora. Além disso, o termo "reverso" refere -se à junção PN, e a direção dos transistores NPN e PNP é realmente diferente.
