Introdução ao método de medição de tensão com um multímetro
O processo de medição do multímetro digital começa convertendo o valor medido em um sinal de tensão CC usando um circuito de conversão, seguido pela conversão analógica/digital (A/D) da quantidade analógica de tensão em uma quantidade digital, contando com um contador eletrônico e usando o resultado da medição digital que é exibido diretamente no visor.
A parte do circuito de conversão do multímetro executa a função de medir tensão, corrente e resistência, enquanto a medição de corrente e resistência depende da medição de tensão, o que significa que o multímetro digital é construído com base no voltímetro digital DC.
O conversor analógico para digital do voltímetro DC digital transforma a quantidade de tensão analógica em constante mudança em uma quantidade digital, que é então contada pelo contador eletrônico para produzir o resultado da medição e exibida pelo circuito de exibição de decodificação. Sob a influência do relógio, o circuito de controle lógico direciona a operação coordenada do circuito e completa o procedimento de medição completo em sequência.
Como medir a tensão com um multímetro

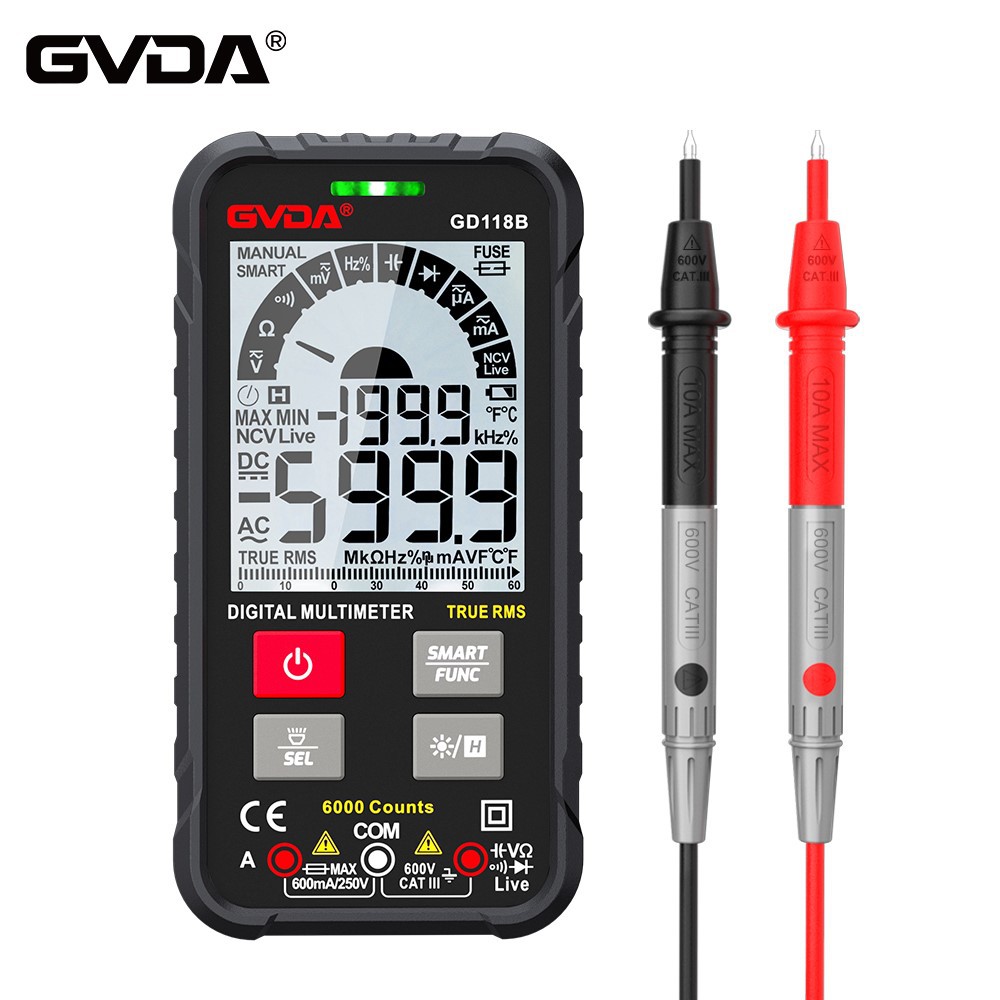

1. O multímetro é nossa ferramenta de teste comumente usada
É empregado principalmente para testar variáveis como tensão, resistência e corrente e é muito importante no teste, manutenção e fabricação de produtos eletrônicos. Um amperímetro, um mostrador, uma chave de seleção de faixa e cabos de teste constituem as partes principais de um multímetro. Embora existam muitos modelos diferentes de multímetros, o uso geral é o mesmo para todos eles. Vamos discutir como medir a fonte de alimentação com um multímetro e como medir a tensão com um multímetro.
Explique em detalhes como usar um multímetro para medir tensão
2. Método de medição de tensão com multímetro
A chave de faixa é primeiro ajustada para a faixa da quinta marcha, que é indicada pela letra V, para medir a tensão usando um multímetro. (ao testar a tensão CA, alinhe-a com a engrenagem da tensão CA e, ao testar a tensão CC, alinhe-a com a engrenagem da tensão CC). A caneta do amperímetro precisa ser conectada ao circuito que está sendo testado durante a medição da tensão. Escolha um ponto de alcance adequado com base no valor aproximado do circuito que está sendo testado. Cada bateria seca pode ser usada até 1,5 V no máximo, que está dentro da faixa de 5 V. Neste ponto, a leitura da escala completa dos ponteiros no painel, 500, deve ser reduzida por um fator de 100 para ser interpretada como 5 , ou 5. A agulha lerá 3 V quando atingir a marca 300. Lembre-se de que a leitura em escala total da agulha no cabeçote do medidor corresponde ao valor indexado pela ponta do interruptor de faixa. Para ler o valor real durante a leitura do medidor, basta convertê-lo adequadamente. Todas as faixas do interruptor de faixa, com exceção da faixa de resistência, podem ler os dados de medição dessa maneira. então o alcance pode ser gradualmente diminuído para uma posição apropriada. Ao medir a tensão CC, preste muita atenção à polaridade positiva e negativa. As agulhas de teste serão invertidas se as pontas de prova forem trocadas. Se você não conhece a polaridade positiva e negativa do circuito, pode testá-lo rapidamente no circuito em questão enquanto o multímetro está ajustado em sua faixa máxima e, observando como a agulha da caneta se desvia, você pode determinar o positivo e o negativo do circuito. polaridade.
