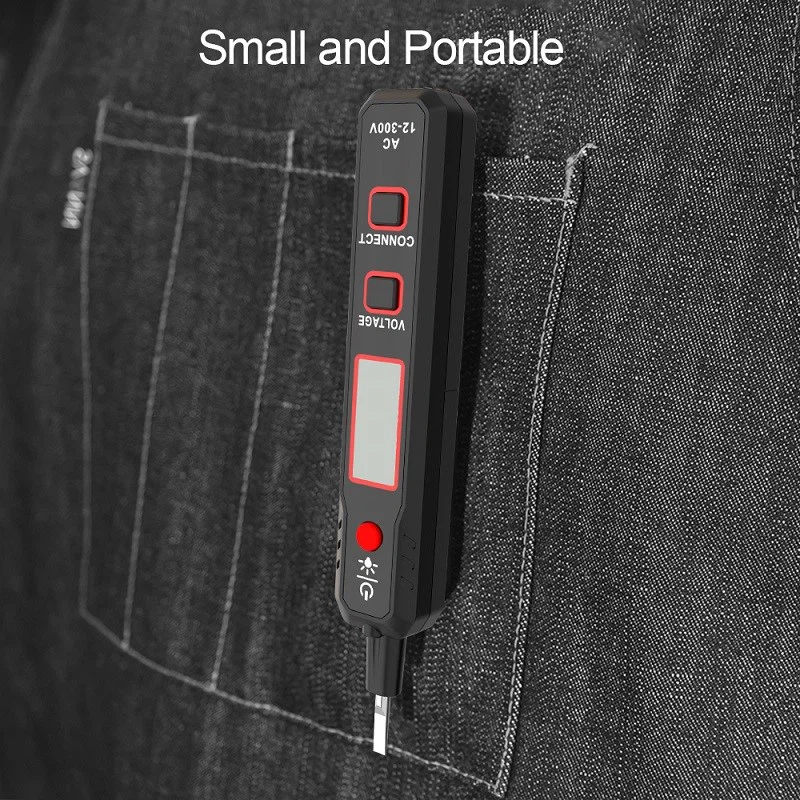

Como usar a caneta elétrica e sua finalidade
A caneta também é chamada de caneta de teste ou, abreviadamente, "caneta elétrica". É uma ferramenta básica para eletricista, usada principalmente para testar se o fio está carregado. Há uma bolha de néon no corpo da caneta, teste se a bolha de néon brilha, indicando que o fio tem eletricidade ou acesso ao firewire. Caneta de teste na ponta da caneta, cauda da caneta, feita de materiais metálicos, a haste da caneta é feita de materiais isolantes. E para o uso novato da caneta de teste, certifique-se de usar a mão para tocar a extremidade da parte metálica da caneta de teste, caso contrário, devido ao corpo carregado, a caneta de teste, o corpo humano e a terra não formam um circuito , a caneta de teste na bolha de néon não brilhará, resultando em um erro judiciário, pois o corpo carregado não está eletricamente carregado, então hoje falaremos sobre como usar uma caneta de teste e os cuidados a serem tomados.
Detecção de tensão
1, a faixa de detecção de alimentação de 12V-250V AC/DC.
2, toque no botão "detecção direta", a extremidade frontal de metal da caneta entra em contato com o objeto medido, a caneta é dividida em 12V, 36V, 55, 110, 220 valor de tensão de cinco segmentos, o último valor da tela LCD para o valor da tensão medida (não até 70% do valor da seção alta, o display mostra o valor da seção baixa).
3, a medição de DC não aterrada, a mão deve tocar o outro eletrodo.
Detecção de indução
1, toque na tecla "indução, teste de ponto de interrupção", a frente metálica da caneta próxima ao objeto a ser medido, se o display aparecer "" símbolos, indicando que o objeto com corrente alternada.
2, a medição de fios desconectados, toque na tecla "Indução, teste de ponto de interrupção", a extremidade frontal de metal da caneta perto da camada de isolamento do fio, "" símbolos aparecem, indicando que o ponto que está sendo medido com corrente alternada; como o fenômeno dos fios desconectados, o ponto quebrado no símbolo "" desaparece. O símbolo "" desaparece.
3, o uso desta função pode ser conveniente para distinguir entre zero, linha de fase (linhas medidas lado a lado para aumentar a distância entre as linhas), detecção de radiação de microondas e condições de vazamento.
4, com luz LED, tem função de visão noturna.
Demonstração de aplicação
Teste de quebra de linha: a luz vermelha indica que a linha é suave e normal, não há fenômeno de quebra de linha; a luz vermelha não indica que a linha está desconectada em algum lugar, não conectada.
Detectando energia DC: A luz azul indica que a bateria está totalmente carregada; tom claro ou nenhuma luz indica que a bateria está insuficiente ou descarregada.
Detecção de ponto de interrupção de linha: pressione e segure a tecla de detecção de ponto de interrupção de indução, a ponta da caneta elétrica perto do fio aparecerá símbolos carregados, mova a ponta ao longo do fio, se os símbolos carregados desaparecerem, ou seja, a falha de energia, este recurso é amado por eletricistas.
O uso da caneta
Além de determinar se o objeto está carregado, a caneta tem os seguintes usos:
(1) pode ser usado para verificação de fase de baixa tensão, medindo a linha entre quaisquer condutores, seja da mesma fase ou de fase diferente. O método específico é: ficar sobre um objeto isolado da terra, cada uma das mãos segurando uma caneta e, em seguida, nos dois fios a serem testados no teste, se as duas canetas luminosas forem muito brilhantes, os dois fios para a fase; Por outro lado, é a mesma fase, é o uso de bolhas de néon na caneta, a diferença de tensão entre os pólos da bolha de néon e sua intensidade luminosa é diretamente proporcional ao princípio da discriminação.
(2) pode ser usado para distinguir entre corrente alternada e corrente contínua. No teste com a caneta, se a bolha de néon da caneta nos dois pólos estiver luminosa, é a corrente alternada; se os dois pólos em apenas um pólo luminoso, é a corrente contínua.
(3) pode determinar os pólos positivo e negativo da CC. Será conectado à caneta no teste do circuito DC, luz de bolha de néon que o pólo é o pólo negativo, não acende um pólo é positivo.
(4) pode ser usado para determinar se o aterramento DC. Isolado ao aterramento no sistema DC, pode ficar no chão com um sistema DC de contato da caneta no pólo positivo ou negativo, se a bolha de néon da caneta não acender, não há fenômeno de aterramento. Se a bolha de néon estiver brilhante, isso mostra que há um fenômeno de aterramento, e for brilhante, como a ponta da caneta, então o pólo positivo está aterrado. Se a luz estiver na ponta do dedo, é um aterramento negativo. No entanto, deve-se ressaltar que no sistema CC com relé de monitoramento de aterramento, este método não pode ser utilizado para determinar se o sistema CC está aterrado.
