Como usar o osciloscópio digital
1 tela fluorescente
A tela fluorescente é a parte de exibição do osciloscópio. Cada uma das direções horizontal e vertical da tela possui uma série de linhas de escala, indicando a relação entre a tensão e o tempo da forma de onda do sinal. De acordo com o sinal medido na tela ocupada pelo número de quadros multiplicado pela constante de proporcionalidade apropriada (V/DIV, TIME/DIV) pode ser derivada dos valores de tensão e tempo.
2 osciladores e sistema de alimentação
(1) Power (Power) - interruptor de alimentação principal do osciloscópio. Quando esta chave é pressionada, o indicador de energia acende, indicando que a fonte de alimentação está ligada.
(2) Brilho (Intensidade) - Gire este botão para alterar o brilho do ponto de luz e da linha de varredura. A observação de sinais de baixa frequência pode ser menor, sinais de alta frequência, maiores. Geralmente não deve ser muito brilhante para proteger a tela fluorescente.
(3) Foco (Foco) - Botão de foco para ajustar o tamanho da seção transversal do feixe de elétrons, a linha de varredura será focada no estado mais claro.
(4) Escalar brilho (Iluminância) - Este botão ajusta o brilho da iluminação atrás da tela fluorescente. Luz interna normal, iluminação mais escura, boa. Em ambientes com pouca luz interna, a iluminação pode ser ajustada adequadamente.
3 Fator de deflexão vertical e fator de deflexão horizontal
(1) Seleção do fator de deflexão vertical (VOLTS / DIV) e ajuste fino
Sob a ação do sinal de entrada da unidade, a distância que o ponto de luz é desviado na tela é chamada de sensibilidade de deslocamento, e esta definição se aplica tanto ao eixo X quanto ao eixo Y. O recíproco da sensibilidade é chamado de fator de deflexão. A sensibilidade vertical é medida em cm/V, cm/mV ou DIV/mV, DIV/V, e o fator de deflexão vertical é medido em V/cm, mV/cm ou V/DIV, mV/DIV.
Cada canal em um osciloscópio de rastreamento possui uma chave seletora de faixa do fator de deflexão vertical. Freqüentemente, há um pequeno botão em cada chave de banda que ajusta o fator de deflexão vertical para cada etapa. Gire este botão totalmente no sentido horário até a posição "calibração", onde o valor do fator de deflexão vertical é o mesmo indicado pela chave de banda. Girar este botão no sentido anti-horário ajustará o fator de deflexão vertical. Ressalta-se que o ajuste fino do fator de deflexão vertical pode causar inconsistência com o valor indicado pela chave de banda. Muitos osciloscópios têm uma função de expansão vertical, quando o botão de ajuste fino é puxado, a sensibilidade vertical é aumentada várias vezes (o fator de deflexão é reduzido várias vezes).
(2) Seleção de base de tempo (TIME/DIV) e ajuste fino
A seleção da base de tempo e o ajuste fino são usados de maneira semelhante à seleção do fator de deflexão vertical e ao ajuste fino. A seleção da base de tempo também é realizada por uma chave de banda, que divide a base de tempo em uma série de etapas na forma de 1, 2 e 5. O valor de indicação da chave de banda representa o valor de tempo para o ponto de luz se mover. um quadro na direção horizontal. Por exemplo, no modo 1μS/DIV, o ponto de luz que se move um quadro na tela representa um valor de tempo de 1μS.
O botão "Trim" é usado para calibração e corte da base de tempo. Quando o botão é girado no sentido horário para a posição de calibração, o valor base de tempo exibido na tela é igual ao valor nominal indicado pela chave de banda. Girando o botão no sentido anti-horário, a base de tempo é ajustada. Sinais de clock de 10 MHz, 1 MHz, 500 kHz, 100 kHz estão disponíveis na bancada do laboratório TDS, gerados pelo oscilador de cristal de quartzo e divisor de frequência, com alto grau de precisão, que podem ser usados para calibrar a base de tempo do osciloscópio. A fonte de sinal padrão do osciloscópio, CAL, foi projetada especificamente para calibrar a base de tempo e o fator de deflexão vertical do osciloscópio. O botão Position no painel frontal do osciloscópio ajusta a posição da forma de onda do sinal na tela de fósforo.
4 Canal de entrada e seleção de acoplamento de entrada
(1) Seleção de canal de entrada - Existem pelo menos três maneiras de selecionar canais de entrada: canal 1 (CH1), canal 2 (CH2) e canal duplo (DUAL).
(1) CH1: O canal 1 é exibido separadamente;
(2) CH2: O canal 2 é exibido separadamente;
(3) ALT: dois canais são exibidos alternadamente;
(4) CHOP: exibição intermitente de dois canais, usada para exibição de traço duplo quando a velocidade de varredura é lenta;
(5) ADD: superposição de sinais de dois canais. A manutenção para escolher o canal 1 ou canal 2 é mais.
(2) Modo de acoplamento de entrada Modo de acoplamento de entrada - CA (CA), terra (GND), CC (CC).

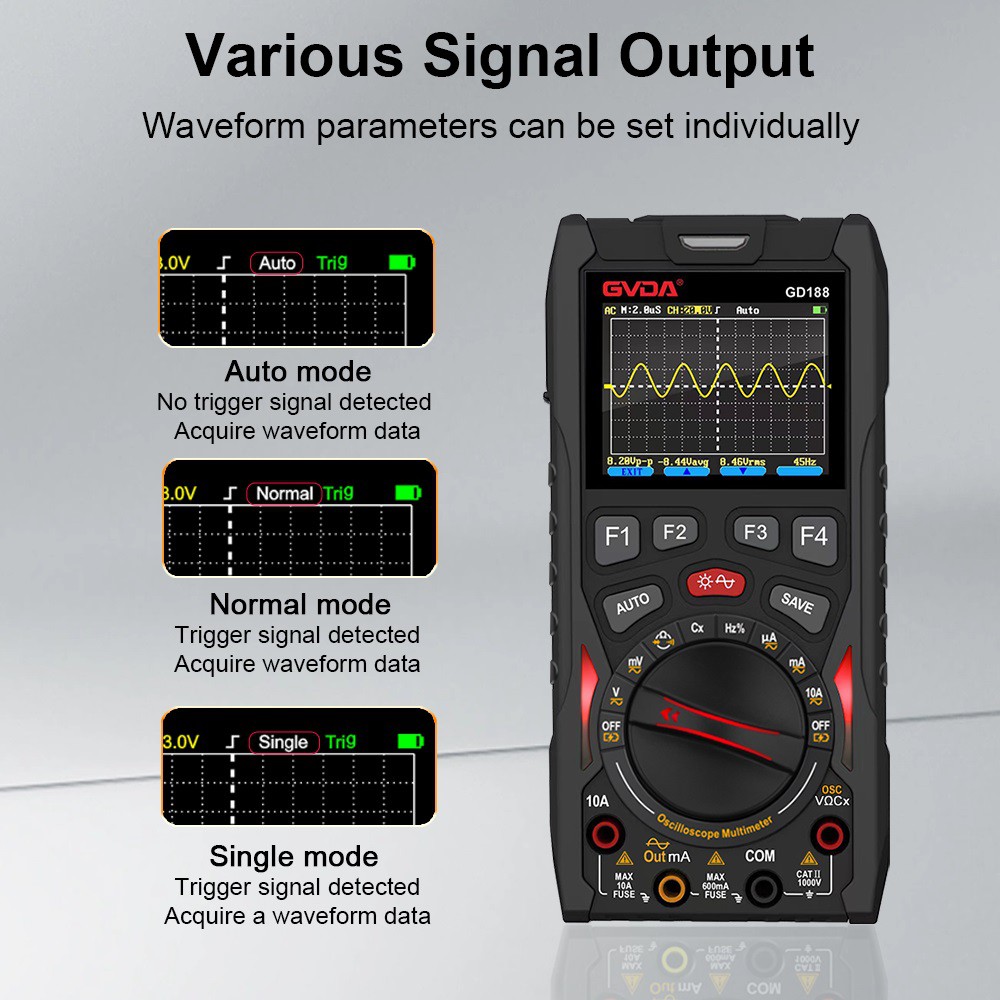

5 gatilho
(1) Seleção da fonte de disparo (Fonte) - para fazer com que a tela exiba uma forma de onda estável, é necessário medir o próprio sinal ou com o sinal medido ter uma certa relação de tempo entre o sinal de disparo adicionado ao circuito de disparo. Seleção da fonte de disparo para determinar o sinal de disparo de onde fornecer. Normalmente existem três fontes de disparo: disparo interno (INT), disparo de energia (LINE), disparo externo EXT).
(2) Seleção do modo de acoplamento de gatilho (acoplamento) - o sinal de gatilho para o circuito de gatilho tem uma variedade de métodos de acoplamento, o objetivo é fazer com que o sinal seja estável e confiável. Aqui estão alguns comumente usados: acoplamento AC, também conhecido como acoplamento capacitivo, acoplamento DC (DC) não isola o componente DC do sinal de disparo.
(3) Nível de disparo (Level) e polaridade de disparo (Slope) - Ajuste do nível de disparo, também conhecido como ajuste síncrono, que faz a varredura e a sincronização do sinal medido. Botão de ajuste de nível para ajustar o nível de disparo do sinal de disparo. Assim que o sinal de disparo exceder o nível de disparo definido pelo botão, a varredura será acionada. Girar o botão no sentido horário aumenta o nível de disparo; girá-lo no sentido anti-horário diminui o nível de disparo.
