Este artigo expõe as habilidades de uso de multímetros digitais, enfatiza as precauções para o uso de multímetros digitais, apresenta os métodos de reparo e habilidades de reparo de multímetros digitais e apresenta as razões e contramedidas para os danos dos multímetros digitais.
Palavras-Chave: multímetro digital; método de uso; método de reparo; habilidades de reparo

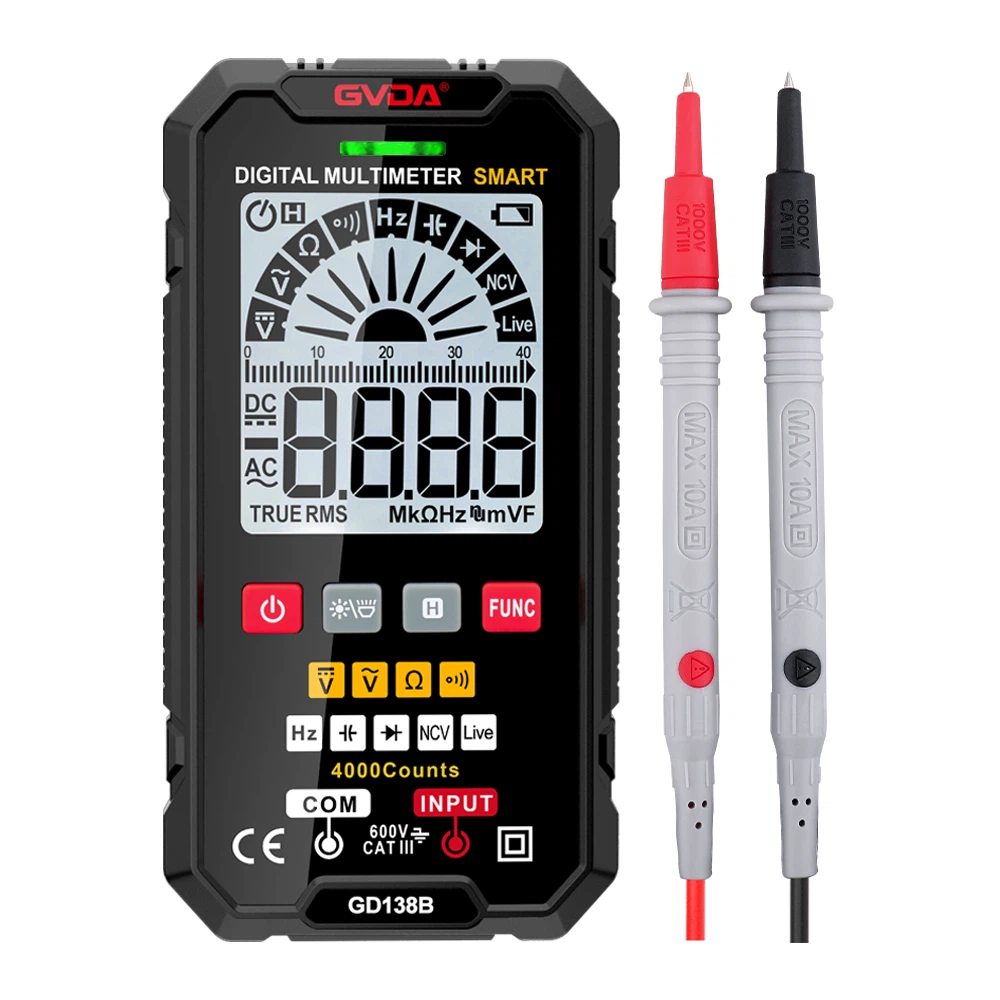

1 Como usar um multímetro digital
1.1 Medição de diodos. O multímetro digital pode medir diodos emissores de luz. Ao medir diodos retificadores, a posição das pontas de prova é a mesma da medição de tensão; conecte a ponta de prova vermelha ao eletrodo positivo do diodo e a ponta de prova preta ao eletrodo negativo, e a queda de tensão direta do diodo será exibida neste momento.
1.2 Medição do triodo. Suponha que o pino A seja a base, conecte-o com uma caneta preta e conecte a caneta vermelha com os outros dois pinos; se as duas leituras estiverem em torno de 0.7V, conecte a caneta vermelha ao pino A e a caneta preta Toque nos outros dois pinos, se ambos exibirem "1", então o pino A é a base, caso contrário, precisa ser medido novamente, e este tubo é um tubo PNP.
1.3 Medição de MOS FET. O canal N possui a série doméstica 3D01, 4D01, Nissan 3SK. Determinação do pólo G: use o arquivo de diodo do multímetro.
1.4 Medição de tensão. ①Medição da tensão CC, como bateria, fonte de alimentação do Walkman, etc. Primeiro, insira o fio de teste preto no orifício "COM" e o fio de teste vermelho em "VΩ". Selecione o botão para uma faixa maior do que o valor estimado e, em seguida, conecte as pontas de prova à fonte de alimentação ou ambas as extremidades da bateria; manter o contato estável. O valor pode ser lido diretamente na tela de exibição. Se for exibido como "1.", significa que a faixa é muito pequena, por isso é necessário aumentar a faixa antes de medir. ②Medição da tensão CA. O conector da caneta de teste é o mesmo que a medição de tensão CC, mas o botão deve ser girado para a faixa necessária na engrenagem CA "V~".
1.5 Medição de corrente. ①Medição de corrente CC. Insira primeiro a ponta de prova preta no orifício "COM". Se medir a corrente maior que 200mA, insira o fio de teste vermelho no conector "10A" e gire o botão para o nível DC "10A"; se medir a corrente inferior a 200mA, insira o fio de teste vermelho no conector "200mA", gire o botão para uma faixa adequada dentro de 200mA de CC. ② medição de corrente alternada. Ao medir, a marcha deve ser mudada para a marcha AC. Após a medição atual, a caneta vermelha deve ser inserida novamente no orifício "VΩ".
1.6 Medição de resistência. Insira as pontas de prova nos orifícios "COM" e "VΩ", gire o botão para a faixa desejada em "Ω" e conecte as pontas de prova nas partes metálicas em ambas as extremidades do resistor. Você pode tocar a resistência com as mãos durante a medição.
2 Precauções para usar um multímetro digital
2.1 O multímetro digital deve ser calibrado regularmente. Ao calibrar, deve-se utilizar um medidor digital do mesmo tipo ou com maior precisão, devendo ser realizada a sequência de calibração da engrenagem DC primeiro, depois a engrenagem AC e, por fim, a engrenagem capacitiva.
2.2 Preste atenção à seleção correta da faixa de medição e do conector do cabo de teste vermelho.
2.3 Ao alterar a faixa, as pontas de prova devem ser desconectadas do ponto medido.
2.4 Ao medir a corrente, evite sobrecarga.
2.5 Quando não estiver medindo, desligue a energia.
2.6 Não é permitido medir tensão com engrenagem de resistência e engrenagem de corrente.
2.7 Ao medir a pequena resistência de precisão abaixo de 1OΩ (faixa de 200Ω), primeiro curto-circuite as duas hastes do medidor, meça a resistência do fio da haste do medidor (cerca de 0,2Ω) e, em seguida, subtraia esse valor durante a medição.
2.8 Embora existam circuitos de proteção relativamente completos dentro do multímetro digital, devemos tentar evitar a operação incorreta ao usá-lo.
2.9 Para reiniciar a fonte de alimentação depois que o multímetro digital for desligado automaticamente, pressione o botão liga/desliga duas vezes continuamente.
3 método de reparo do multímetro digital
3.1 Método de circuito aberto. Desconecte a parte suspeita de toda a máquina ou circuito da unidade. Se a falha desaparecer, significa que a falha está no circuito desconectado. Este método é principalmente adequado para curtos-circuitos no circuito.
3.2 Método do elemento de medição. Quando a falha foi reduzida a um local ou a alguns componentes, ela pode ser medida online ou offline. Se necessário, substitua por componentes bons. Se a falha desaparecer, os componentes estão quebrados.
3.3 Método de interferência. Usando a tensão induzida do corpo humano como sinal de interferência para observar as mudanças do display de cristal líquido, é frequentemente usado para verificar se o circuito de entrada e a parte do display estão em boas condições.
3.4 Método do sentimento. Por meio dos sentidos para julgar diretamente a causa da falha, através da inspeção visual, pode-se constatar como desconexão, dessoldagem, curto-circuito, tubo fusível quebrado, componentes queimados, danos mecânicos e folha de cobre no circuito impresso. ; Você pode tocar no aumento de temperatura de baterias, resistores, transistores e blocos integrados, e pode consultar o diagrama de circuito para descobrir o motivo do aumento anormal de temperatura.
3.5 Método de medição de tensão. Meça se a tensão de trabalho de cada ponto chave é normal e o ponto de falha pode ser encontrado rapidamente. Como medir a tensão de trabalho do conversor A/D, a tensão de referência, etc.
3.6 Método de curto-circuito. O método de curto-circuito é geralmente usado no método de verificação do conversor A/D mencionado acima, e esse método é mais usado ao reparar instrumentos fracos e micro-elétricos.
4 dicas de reparo do multímetro digital
4.1 Se os dados de medição forem instáveis e o valor sempre aumentar cumulativamente, o terminal de entrada do conversor A/D está em curto-circuito e os dados exibidos não são zero, o que geralmente é causado pelo mau desempenho do {{3 }}.1μF capacitor de referência.
4.2 Se houver algum problema com arquivos individuais, significa que o conversor A/D e a fonte de alimentação estão funcionando normalmente. Porque os arquivos de tensão e resistência CC compartilham um conjunto de resistores divisores de tensão; A corrente AC e DC compartilham um shunt; A tensão CA e a corrente CA compartilham um conjunto de conversores CA/CC; outros como Cx, HFE, F, etc. são compostos por diferentes conversores independentes.
4.3 Se todas as engrenagens não funcionarem, concentre-se em verificar o circuito da fonte de alimentação e o circuito do conversor A/D. Ao verificar a parte da fonte de alimentação, você pode remover a bateria laminada, pressionar o interruptor de alimentação, conectar o cabo de teste positivo à fonte de alimentação negativa do medidor em teste, conectar o cabo de teste negativo à fonte de alimentação positiva e ligar o interruptor para a engrenagem de medição do diodo. Se a tensão for grande, significa que a parte da fonte de alimentação está boa. Se o desvio for grande, significa que há um problema com a parte da fonte de alimentação.
5 Causas e contramedidas de danos do multímetro digital
5.1 O dano do multímetro digital é causado pela tensão e corrente medidas que excedem a faixa. Ao medir a tensão CC, a tensão medida excede a faixa de medição, o que também pode causar falha no circuito do medidor. Ao medir a corrente, se o valor real da corrente exceder a faixa, geralmente só causará a queima do fusível no multímetro e nenhum outro dano será causado.
5.2 O dano do multímetro digital é causado pela seleção errada da faixa de tensão de 1000V DC. Se exceder 1000V, é muito provável que cause danos ao multímetro. Se a tensão medida exceder a faixa, o método de redução da resistência do resistor pode ser usado para medi-la.
5.3 O dano do multímetro digital é causado pela engrenagem de medição errada na maioria dos casos. Por exemplo, ao medir a rede elétrica CA, o equipamento de medição é selecionado para ser colocado no bloco elétrico. Nesse caso, uma vez que a caneta entre em contato com a rede, os componentes internos do multímetro podem ser danificados instantaneamente.
6. Conclusão
Atualmente, existem muitos fabricantes de multímetros digitais, e a qualidade também é boa e ruim. Não é fácil encontrar os problemas de qualidade dos laminados revestidos de cobre de dupla face durante o reparo. Devido ao uso inadequado de medidores quadrados digitais, é fácil causar danos aos componentes do medidor durante a detecção real, resultando em falha. Portanto, é necessário dominar corretamente as habilidades de uso e reparo do multímetro digital.
