Como usar tensão constante corrente constante fonte de alimentação estabilizada DC de alta precisão



Tensão constante corrente constante fonte de alimentação regulada DC de alta precisão é tensão constante (CV), corrente constante (CC), tensão de saída 0~30V ajustável, corrente de carga de saída 0~3A fonte de alimentação ajustável equipamento. Sua característica de trabalho é a conversão automática de tensão constante/corrente constante, que pode mudar continuamente entre tensão constante e estado de corrente constante com a mudança de carga, e o ponto de interseção entre tensão constante e modo de corrente constante é chamado de ponto de conversão. A bateria recarregável pode ser carregada usando a característica de corrente constante, que é muito conveniente de usar.


Princípio de funcionamento da fonte de alimentação DC regulada de alta precisão e corrente constante de tensão constante


A máquina inteira é dividida em quatro partes: fonte de alimentação estabilizada em série DC, incluindo amplificador de ajuste e circuito de tensão constante; regulação de corrente constante e parte de exibição de conversão de corrente constante de tensão constante; fonte de alimentação de tensão estabilizada de referência; Circuito de ajuste automático da tensão AC secundária do transformador.


1. Fonte de alimentação estabilizada DC em série e circuito de tensão constante. É composto principalmente de tubos de ajuste T1, T2, T10, T11, op amp IC1, p1, p2 potenciômetro de ajuste de tensão e tensão de referência para formar um circuito de tensão constante, que controla a tensão de base de T2, altera o grau de condução do tubo de ajuste e garante a estabilidade do circuito regulador de tensão. trabalho normal. Aqui, p1 e p2 são usados ​​como potenciômetros de ajuste grosseiro e ajuste fino para ajustar a tensão, e o terminal não inversor de IC1 é conectado à tensão de referência e à tensão de ajuste e comparado com a tensão de amostragem no terminal inversor para alterar a corrente do tubo de ajuste.


2. Circuito de corrente constante - também conhecido como circuito limitador de corrente. Ou seja, quando ajustada ao limite de corrente predeterminado, a corrente de saída permanece constante e a tensão de saída diminui proporcionalmente à medida que a carga aumenta. O circuito de corrente constante é composto pelo amplificador operacional IC2 e resistor de amostragem 0.15Ω, além de um circuito de exibição de conversão de tensão e corrente constante. A extremidade não inversora de IC2 obtém a tensão de referência do potenciômetro de ajuste de corrente p3 e o ajuste de potência de referência W1, e a extremidade inversora é conectada à extremidade frontal do resistor de amostragem 0.15Ω através de uma resistência de 1kΩ . Quando a tensão de amostragem é maior que a tensão de referência, a tensão de saída de IC2 cai, de modo que o Vb de T2 cai, e a tensão de saída diminui, mas a corrente de saída permanece inalterada, atingindo o objetivo de limitação de corrente. Em tensão constante, T8 está ligado e T9 está desligado, então a luz verde de tensão constante (CV) está acesa e a luz vermelha de corrente constante (CC) está apagada, porque a saída do IC2 é de alto nível em tensão constante, e o regulador de tensão DZ (6V) faz T8 On, a luz verde está acesa. Quando a proteção de limitação de corrente funciona, a saída do IC2 é {{20}}. Neste momento, o Vb de T2 cai para 0 através da tensão do diodo, de forma que o tubo de ajuste é cortado.


3. Fonte de alimentação regulada de referência. Composto por TL431 e 78L12, T3. O TL431 não é usado apenas como tensão padrão, mas também responsável por amplificar a tensão de erro e controlar o tubo T3. A tensão de referência interna do TL431 é de 2,5 V, a tensão de amostragem é realmente comparada com a tensão de referência de 2,5 V do TL431 e a tensão do cátodo do TL431 é alterada para ajustar a condução do T3. Além disso, a tensão de base de T3 é estabilizada por 78L12 e então passada por uma resistência de 1kΩ para a base para manter a saída mais 15V estável. A saída mais 15V é usada principalmente para fonte de alimentação do amplificador operacional integrado IC1 e IC2 e tensão de referência para tensão constante e circuitos de corrente constante. Tensão de referência para circuitos de comutação de tensão AC. mais 6V é conectado ao pólo positivo de saída da principal fonte de alimentação regulada.


Pode-se ver que a alta precisão da fonte de alimentação CC regulada TpR-3003 usa principalmente a fonte de alimentação de referência composta por tensão regulada dupla de alta precisão.


4. A saída mais 10V e mais 20V são comutadas automaticamente. A base de T6 é conectada à tensão de referência por meio de um resistor de 45kΩ, e a tensão de referência é fornecida pela tensão de referência, enquanto a outra base é conectada ao cátodo de saída da fonte de alimentação total por meio de um resistor de 18kΩ e um diodo em série para amostragem. Quando a tensão de saída é inferior a 10V, T6 é ligado, T7 é desligado, o relé J2 é liberado e o contato normalmente fechado é conectado à tensão de entrada na marcha baixa de AC 14V. Quando a tensão DC de saída atinge 10v, a base de T6 tem uma tensão negativa e desliga, então T7 é ligado, o relé J2 é fechado e o contato normalmente fechado é conectado na marcha alta de 24. Quando a potência total de saída do tubo Zener atinge mais 20V, T5 é cortado, T4 é ligado e J1 é fechado, de modo que o contato normalmente aberto de J1 é conectado e a tensão de entrada do tubo regulador é comutada para a terceira marcha alta 32. A fonte de alimentação regulada ajustável TpR sempre garante uma certa diferença de tensão ao ajustar a tensão, que é obtida principalmente ajustando automaticamente a tensão CA.


Como usar tensão constante corrente constante fonte de alimentação estabilizada DC de alta precisão


Antes de usar, o instrumento deve ser calibrado para limitação de corrente. Depois de inicializar, ajuste a tensão para o valor de tensão necessário e, em seguida, gire o botão de ajuste de energia até que o indicador de corrente constante (CC) acenda, indicando que a máquina está em um estado de corrente constante. Curto-circuite temporariamente os terminais positivo e - da saída de energia com um fio de curto-circuito, ajuste o botão de corrente para o valor limite de corrente necessário, não mude a posição do botão de corrente após a configuração e remova o fio de curto-circuito para entrar no estado de trabalho.


Falhas e Manutenção de Tensão Constante, Corrente Constante e Fonte de Alimentação CC Estabilizada de Alta Precisão


1. O botão de ajuste de tensão não funciona, principalmente porque o tubo regulador de tensão de 6V no circuito de fonte de alimentação regulada de referência quebra ou desconecta, fazendo com que o potenciômetro de regulação de tensão não tenha tensão de amostragem. O tubo Zener 6V quebra, a indicação de tensão atinge o máximo e o tubo Zener desconecta a indicação de tensão ao mínimo.


2. O regulador de corrente não funciona quando os terminais positivo e - da fonte de alimentação estão em curto-circuito. Neste momento, você deve primeiro verificar se o amplificador operacional IC2 está normal e, em seguida, verificar a tensão de referência. Nesta fonte de alimentação regulada, a tensão de referência é a mais importante e deve ser o principal objeto de inspeção. Geralmente, é causado pela dessolda do potenciômetro trimmer W1 na placa impressa. Se o potenciômetro p3 for dessoldado, a saída de corrente atingirá o valor máximo.


3. Gire o potenciômetro p3 para a esquerda para baixo e ele estará em um estado de corrente constante. A luz indicadora vermelha CC deve estar acesa e a luz indicadora verde CC deve estar apagada. Neste momento, o indicador de tensão é zero. Se o indicador de tensão for menor que zero, significa que há um problema com o ajuste de zero do bloco integrado do amplificador operacional IC2. Problema, se o pino ① e o pino ④ do amplificador operacional IC2 estiverem em curto-circuito, a exibição da tensão será zero, o que é causado principalmente pela substituição do amplificador operacional IC2 por um novo amplificador operacional após danos.

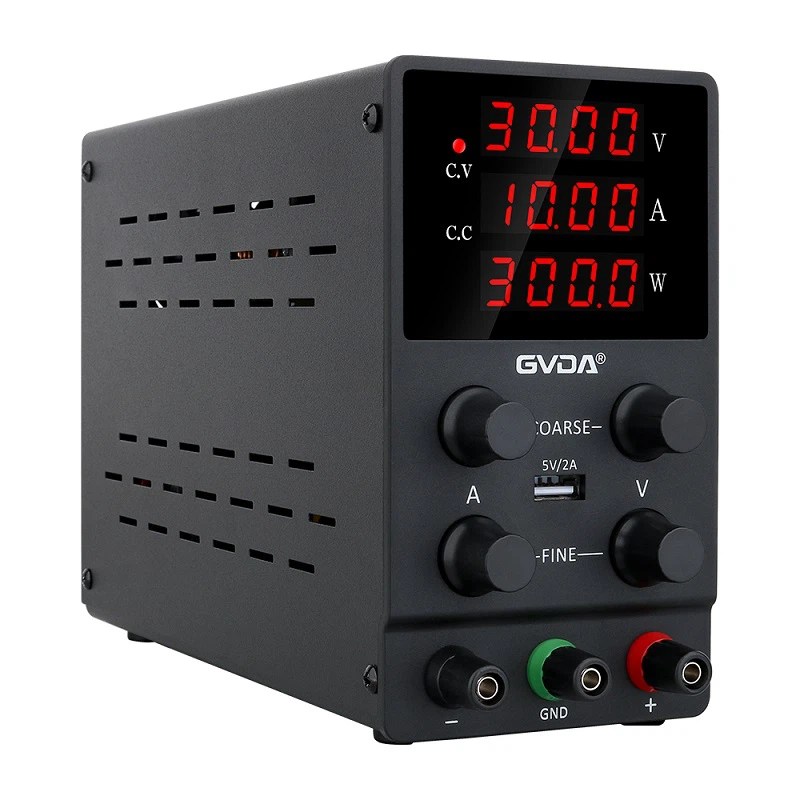

Bench Power Source -
