Como usar um multímetro para medir se os componentes estão bons ou ruins e se o circuito está funcionando corretamente
I. Medição off-line
Não hiberne com o circuito funcionando para fazer qualquer conexão, sozinho na medição do componente, pertence à medição off-line. Os seguintes tipos são brevemente descritos.
1. Indutância, como transformador de potência de 1W ~ 500W, extremidade de 220V, resistência DC geralmente está em alguns KΩ ~ dezenas de Ω, maior será a potência da resistência mais baixa. A resistência da bobina do relé eletromagnético também está aproximadamente nesta faixa; além do transformador usado na fonte de alimentação chaveada, a resistência DC é relativamente baixa, geralmente no ponto zero, algumas dezenas de Ω entre eles. Quanto maior a potência e a frequência, menor será a resistência DC. A resistência DC de pequenos indutores acabados também está dentro desta faixa.
A medição da indutância tem um ponto comum, ou seja, independente da medição positiva, medição reversa, ou com medidor ponteiro, medidor digital de qualquer engrenagem, os resultados do teste são os mesmos.
2. Medição de dispositivos semicondutores: medição de diodos, a resistência direta geralmente será de alguns Ω ~ centenas de Ω entre diferentes tabelas, diferentes resultados de testes de engrenagens serão diferentes. A resistência reversa será muito grande, geralmente na ordem de megabytes a ∞ entre, mas o tubo de germânio será menor, geralmente na casa das centenas de KΩ acima. Se o diodo com um medidor de ponteiro Rx10K regulador de teste de engrenagem tiver valor abaixo de 9v, haverá resistência direta e reversa muito baixa, é um fenômeno normal. Medição de triodo do tipo NPN ou PNP, você pode b e c, e são entendidos como dois diodos conectados, com o método de medição acima pode ser. Para a tabela de engrenagens especiais triodo, a engrenagem pode ser usada para medir diretamente.
3. Medição de capacitância
Para a mesa digital, você pode usar diretamente a medição do arquivo de capacitância. Se for um medidor ponteiro, pode ser usado para medir a capacitância acima de 100μF com Rx1 ou Rx10, e a capacitância abaixo de 100μF com Rx1K ou Rx10K. O balanço do ponteiro (quanto maior a capacidade do balanço maior) de volta à origem é bom, caso contrário há vazamento ou troca da caneta e depois medido, pois o capacitor eletrolítico na adição de tensão reversa, o vazamento aumentará. Para o capacitor recém-retirado do circuito, certifique-se de descarregar a medição, para evitar danos ao multímetro.
4. Medição aproximada de circuitos integrados
Isto deve ter um bom circuito integrado para referência. Para quaisquer dois pés de resistência direta e reversa, são comparados entre si. Se a resistência entre um pé e um circuito integrado em bom estado for uma grande diferença, você pode inicialmente julgar que o circuito integrado foi danificado.

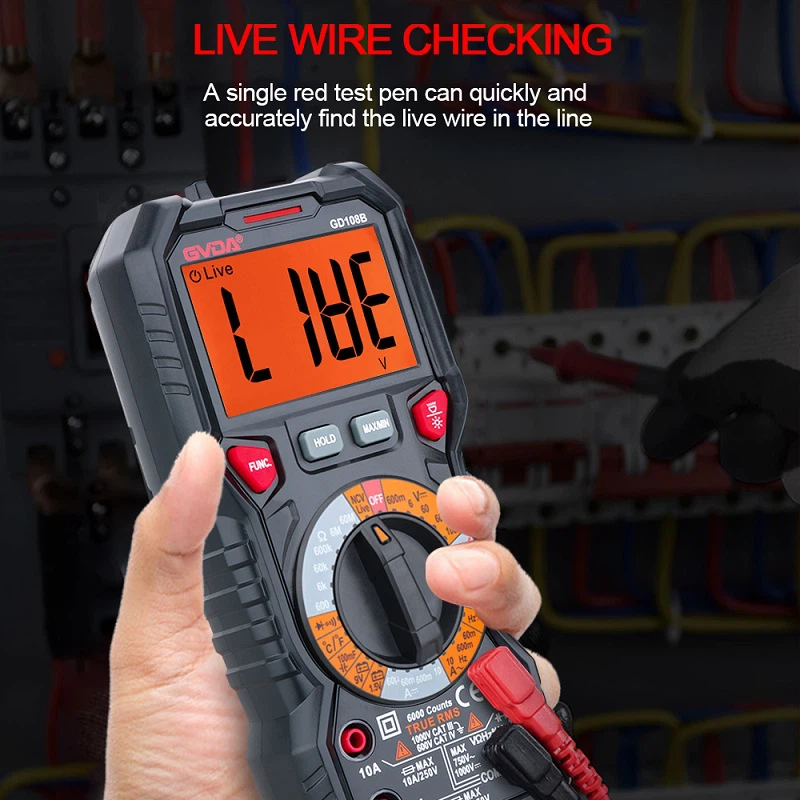

II. Medição on-line
A medição online pertence à medição cobrada. Para fazer este trabalho, você deve primeiro entender que a tensão ou corrente normal é medida. A medição da tensão é melhor usar a alta resistência interna da mesa digital para reduzir o impacto do estado operacional do circuito medido, caso contrário, a credibilidade dos dados de teste será bastante reduzida. Medir a tensão online é um meio importante de determinar se um circuito ou componente é bom ou ruim.
Medição de corrente, deve primeiro ser desconectada do ponto em teste em caso de falha de energia, multímetro serial, e será discado para uma engrenagem um pouco maior que a posição atual do ponto em teste, e então ligado o teste pode ser .
