Como usar um multímetro para medir a tensão em detalhes?
O processo de medição do multímetro digital converte o valor medido em um sinal de tensão CC pelo circuito de conversão e, em seguida, converte a quantidade analógica de tensão em uma quantidade digital pelo conversor analógico/digital (A/D), depois conta através do contador eletrônico , e finalmente usa o resultado da medição digital exibido diretamente no visor.
A função do multímetro para medir tensão, corrente e resistência é realizada através da parte do circuito de conversão, enquanto a medição de corrente e resistência é baseada na medição de tensão, ou seja, o multímetro digital é expandido com base no voltímetro DC digital.
O conversor A/D do voltímetro DC digital converte a quantidade de tensão analógica que muda continuamente com o tempo em uma quantidade digital e, em seguida, a quantidade digital é contada pelo contador eletrônico para obter o resultado da medição e, em seguida, o resultado da medição é exibido por o circuito de exibição de decodificação. O circuito de controle lógico controla o trabalho coordenado do circuito e completa todo o processo de medição em sequência sob a ação do relógio.
Como medir a tensão com um multímetro

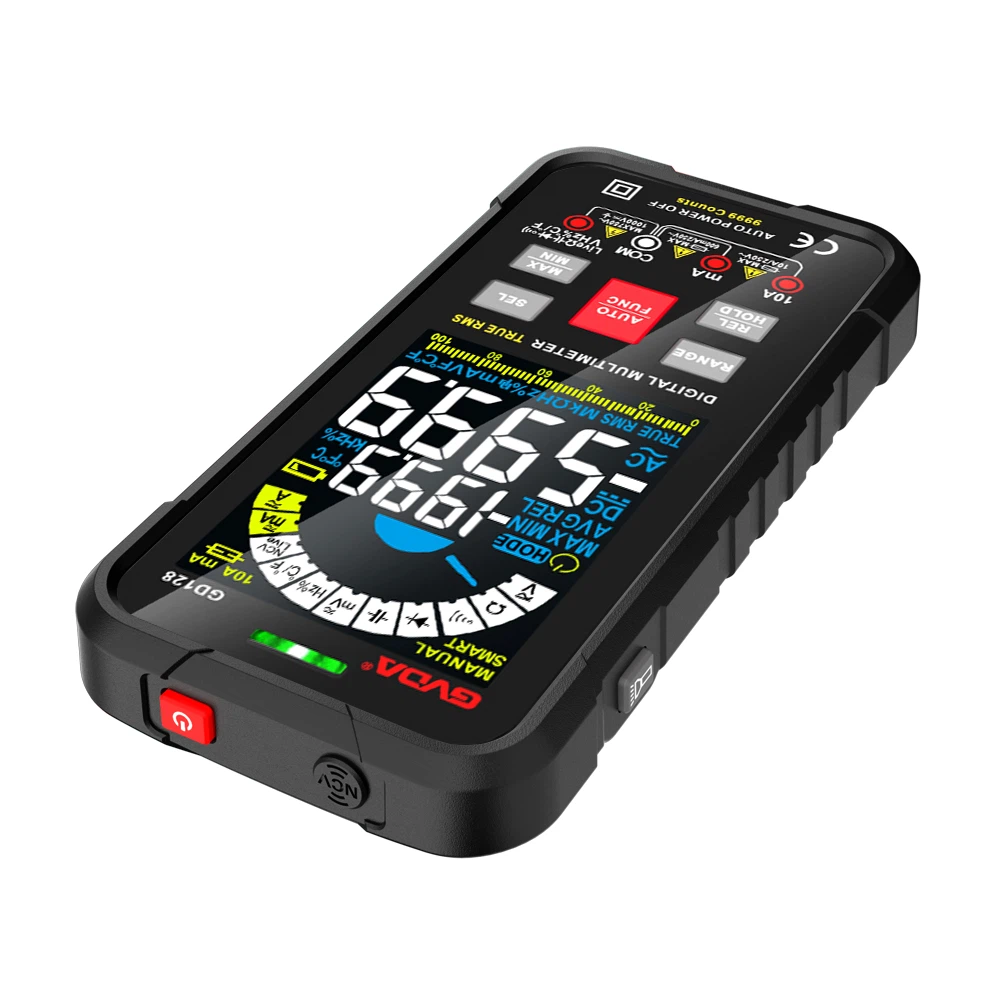

1. O multímetro é nossa ferramenta de teste comumente usada
É usado principalmente para testar parâmetros como tensão, resistência e corrente, e desempenha um grande papel no teste, manutenção e produção de produtos eletrônicos. Os principais componentes de um multímetro são um amperímetro, um mostrador, uma chave seletora de faixa e pontas de prova. Existem muitos modelos de multímetros, mas basicamente o método de uso é o mesmo. Vamos apresentar o método de usar um multímetro para medir a fonte de alimentação e o princípio do multímetro para medir a tensão.
2. Método de medição de tensão com multímetro
O método de medição de tensão com um multímetro primeiro alinha o interruptor de faixa dentro da faixa da quinta marcha marcada com V (ao testar a tensão CA, alinhe-a com a engrenagem da tensão CA e, ao testar a tensão CC, alinhe-a com a engrenagem da Voltagem de corrente contínua). Ao medir a tensão, a caneta amperímetro deve ser conectada ao circuito em teste. De acordo com o valor aproximado do circuito em teste, selecione uma posição de faixa apropriada. O valor máximo de cada bateria seca é de 1,5V, portanto pode ser colocada na faixa de 5V. Neste momento, os 500 da leitura em escala completa dos ponteiros no painel devem ser lidos como 5, ou seja, reduzidos por um fator de 100. Se a agulha estiver na marca 300, ela indica 3V. Observe que o valor indexado pela ponta do interruptor de faixa é o valor correspondente da leitura de fundo de escala da agulha no cabeçote do medidor. Ao ler o medidor, você só precisa convertê-lo de acordo para ler o valor real. Exceto para a faixa de resistência, todas as faixas de chave de faixa podem ler os resultados da medição dessa maneira. Na medição real, quando o valor aproximado da tensão medida não pode ser determinado, a chave pode ser girada primeiro para a faixa máxima e, em seguida, a faixa pode ser reduzida passo a passo para uma posição adequada. Preste atenção à polaridade positiva e negativa ao medir a tensão CC. Se os cabos de teste estiverem invertidos, as agulhas de teste serão invertidas. Se você não conhece a polaridade positiva e negativa do circuito, pode colocar o multímetro na faixa máxima, experimentá-lo rapidamente no circuito em teste e ver como a agulha da caneta desvia, você pode julgar a polaridade positiva e negativa .
3. Meça 220 V CA
Gire o interruptor de faixa para AC 500V. Neste momento, o fundo de escala é de 500 V, e a leitura é feita de acordo com a escala 1:1. Insira os dois cabos de teste na tomada de energia e o valor de tensão medido estará na escala para a qual os ponteiros apontam. Ao medir a tensão CA, não há diferença entre os cabos de teste positivos e negativos.
5. Precauções ao usar o multímetro
(1) Antes de usar o multímetro, deve-se realizar primeiro o "ajuste mecânico do zero", ou seja, quando não houver eletricidade a ser medida, faça com que o ponteiro do multímetro aponte para a posição de tensão zero ou corrente zero.
(2) No processo de uso do multímetro, não toque na parte metálica do cabo de teste com as mãos, para que, por um lado, a precisão da medição possa ser garantida e, por outro lado, a segurança pessoal possa também ser garantido.
(3) Ao medir uma certa quantidade de eletricidade, não é possível mudar de marcha durante a medição, especialmente ao medir alta tensão ou alta corrente, mais atenção deve ser dada. Caso contrário, o multímetro será danificado. Se precisar mudar de marcha, você deve primeiro desconectar os cabos de teste e, em seguida, medir após a mudança de marcha.
(4) Ao usar o multímetro, ele deve ser colocado na horizontal para evitar erros. Ao mesmo tempo, também é necessário evitar a influência de campos magnéticos externos no multímetro.
(5) Após o uso do multímetro, a chave de transferência deve ser colocada no nível máximo de tensão CA. Se não for usado por muito tempo, a bateria dentro do multímetro também deve ser retirada para evitar que a bateria corroa outros componentes do medidor.
Como usar o multímetro
1. Antes de usar, você deve estar familiarizado com as funções do multímetro e selecionar corretamente a marcha, a faixa e o conector do cabo de teste de acordo com o objeto a ser medido.
2. Quando o tamanho dos dados medidos é desconhecido, a chave de faixa deve ser ajustada primeiro para o valor máximo e, em seguida, mudar da faixa grande para a pequena, de modo que o ponteiro indicador do instrumento esteja acima de 1/2 de a escala completa.
3. Ao medir a resistência, após selecionar a ampliação apropriada, toque nas duas pontas de prova de forma que o ponteiro aponte para a posição zero. Se o ponteiro se desviar da posição zero, ajuste o botão "ajuste zero" para fazer o ponteiro retornar a zero para garantir resultados de medição precisos. . Se não puder ser ajustado para zero ou o medidor de exibição digital enviar um alarme de baixa tensão, deve ser verificado a tempo.
4. Ao medir a resistência de um determinado circuito, a fonte de alimentação do circuito em teste deve ser cortada e a medição ao vivo não é permitida.
5. Ao usar um multímetro para medição, preste atenção à segurança da pessoa e do instrumento. Não toque na parte metálica da caneta de teste com as mãos durante o teste. Não é permitido trocar a chave de marcha com a energia ligada para garantir a precisão da medição e evitar acidentes como choque elétrico e queima do instrumento. .
