Como medir a qualidade do capacitor e sua corrente de vazamento com um multímetro digital
Geralmente, existem três tipos de falhas do capacitor: dano de quebra, corrente de alto vazamento e valor variável. Para determinar a qualidade dos capacitores em equipamentos de máquina, use um multímetro digital para medi -los. Abaixo, a casa do eletricista apresentará o método de medir a corrente e a corrente de vazamento dos capacitores usando um multímetro digital.
1. Julgando a qualidade de um capacitor baseado em sua capacitância
Meça a capacitância com um multímetro digital.

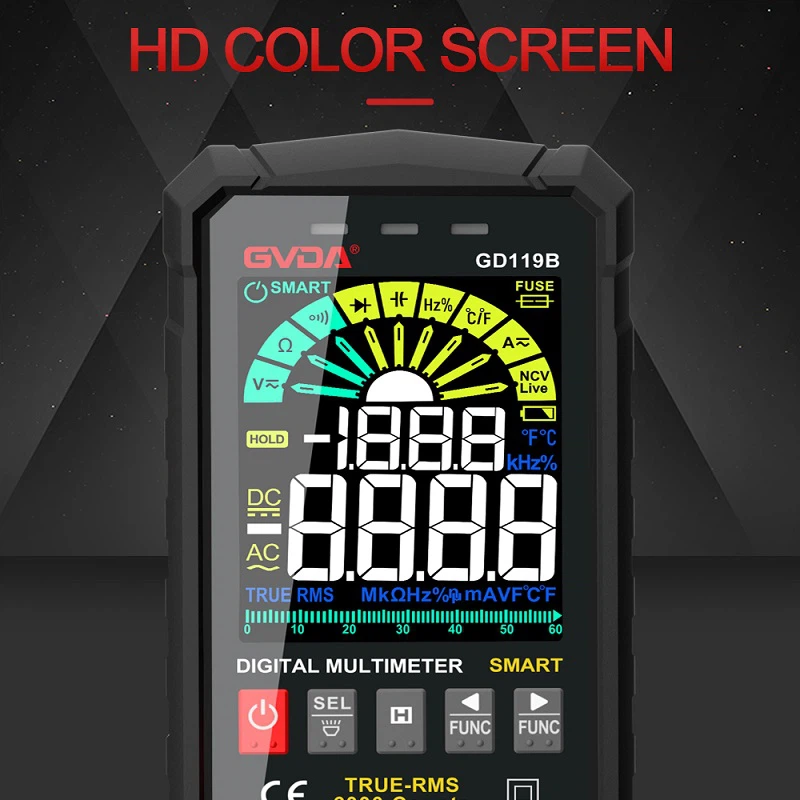

Atualmente, muitos multímetros digitais vêm com uma faixa de capacitância, que permite a medição direta da capacitância. Para determinar a qualidade de um capacitor, basta usar a faixa de capacitância do multímetro digital para medir sua capacidade e determinar sua condição. Ao medir, ajuste a chave de alcance do multímetro na posição apropriada do capacitor, como mostrado na figura acima (para multímetros com alteração automática de faixa, a engrenagem não precisa ser selecionada) e use sondas vermelhas e pretas para tocar os dois pinos do capacitor (para capacitores eletrolíticos, a polaridade do pino não precisa ser considerada durante a medição). A leitura exibida no multímetro é a capacitância. Se a capacitância medida estiver muito próxima do seu valor nominal, indica que a capacitância é boa. Pelo contrário, se a leitura se desvia significativamente do valor nominal, indica que há um problema com o capacitor.
Se a capacitância medida for significativamente menor que o valor nominal, indica que o capacitor está danificado. Geralmente, se os capacitores eletrolíticos forem deixados por um longo tempo e o eletrólito interno seca, sua capacidade se tornará muito pequena e esses capacitores geralmente não são adequados para uso. Se um multímetro mostrar uma leitura de "1" ao medir um determinado capacitor, indicando transbordamento, o valor de resistência poderá ser medido usando a faixa de resistência do multímetro. Se o valor de resistência exibido for muito pequeno, indica que o capacitor foi quebrado e danificado. Se a capacidade medida de um capacitor for muito maior que o valor nominal, indica que o capacitor possui uma grande corrente de vazamento e, geralmente, esse tipo de capacitor não é adequado para uso.
2. Medição da corrente de vazamento do capacitor
Método de medição para corrente de vazamento do capacitor.
Para capacitores eletrolíticos que foram armazenados há muito tempo, o desempenho do isolamento pode diminuir, levando a um aumento na corrente de vazamento. Se a capacitância desses capacitores com alta corrente de vazamento for medida na faixa de capacitância, a capacidade exibida será um pouco maior. Neste momento, podemos medir a corrente de vazamento do capacitor para determinar ainda mais se é utilizável.
Ao medir a corrente de vazamento, conecte o capacitor medido em série a um amperímetro CC (que pode ser medido usando o intervalo 2 0} Ma de um multímetro digital) e conecte -o a uma fonte de alimentação de 5V DC. No início, o amperímetro exibe uma grande corrente, que diminui gradualmente até se aproximar de 0. Supondo No momento, a corrente exibida no multímetro é a corrente de vazamento do capacitor.
