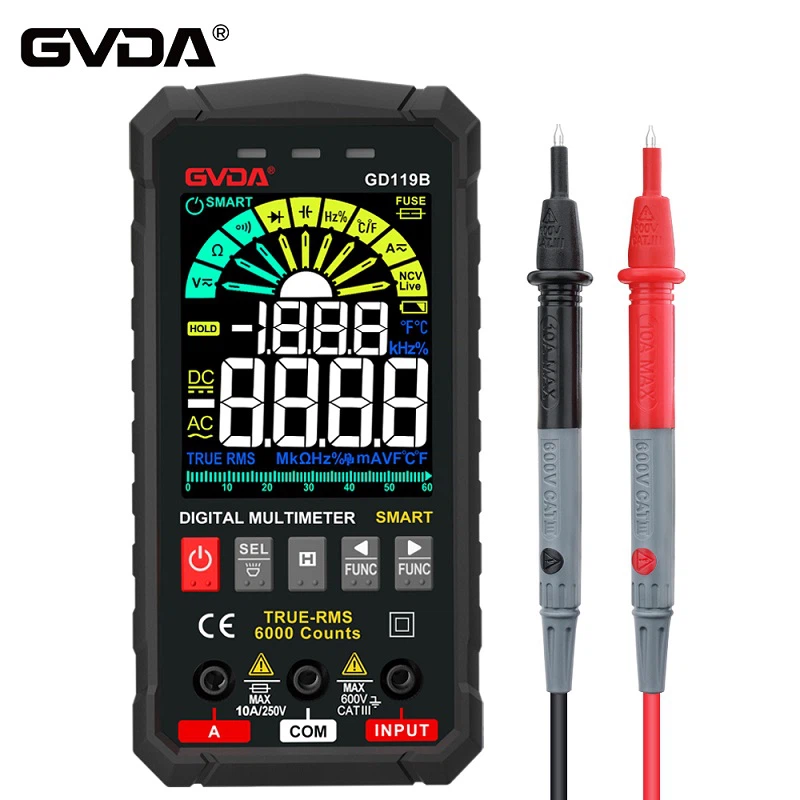

Como determinar qual pino é a base usando um multímetro
A primeira etapa do teste é determinar qual pino é a base. Neste ponto, pegamos dois eletrodos (como os eletrodos 1 e 2) e medimos sua resistência direta e reversa invertendo as duas pontas de prova de um multímetro. Observamos o ângulo de deflexão da sonda; Em seguida, pegue os eletrodos 1 e 3, bem como os eletrodos 2 e 3, e meça sua resistência direta e reversa, invertendo-os respectivamente. Observe o ângulo de deflexão do ponteiro. Nestas três medições invertidas, deve haver dois resultados de medição semelhantes: ou seja, na medição invertida, o ponteiro desvia-se muito numa medição e ligeiramente na outra; A medição restante deve ser invertida e o ângulo de deflexão do ponteiro antes e depois da medição é muito pequeno. O pé que não foi medido desta vez é a base (b) que procuramos.
2, Após identificar a base do transistor, podemos determinar o tipo de condutividade do transistor com base na direção da junção PN entre a base e os outros dois eletrodos. Conecte a ponta de prova preta do multímetro à base e a ponta de prova vermelha a qualquer um dos outros dois eletrodos. Se o ponteiro da cabeça do multímetro se desviar muito, isso indica que o transistor testado é um transistor NPN; Se o ângulo de deflexão do ponteiro do medidor for muito pequeno, o tubo testado é do tipo PNP.
3, Determine o coletor e o emissor: (1) Para transistores NPN, meça a resistência positiva e negativa entre os dois pólos invertendo as pontas de prova preta e vermelha de um multímetro. Embora o ângulo de deflexão do ponteiro do multímetro seja pequeno em ambas as medições, uma observação cuidadosa mostra que sempre haverá um ângulo de deflexão ligeiramente maior. Neste momento, a sonda preta deve estar conectada ao coletor (c) e a sonda vermelha deve estar conectada ao emissor (e).
(2) Para transistores do tipo PNP, meça a resistência direta e reversa entre os dois pólos invertendo as pontas de prova preta e vermelha de um multímetro. Quando o ponteiro se desvia ligeiramente, a sonda preta deve ser conectada ao emissor (e) e a sonda vermelha deve ser conectada ao coletor (c)
