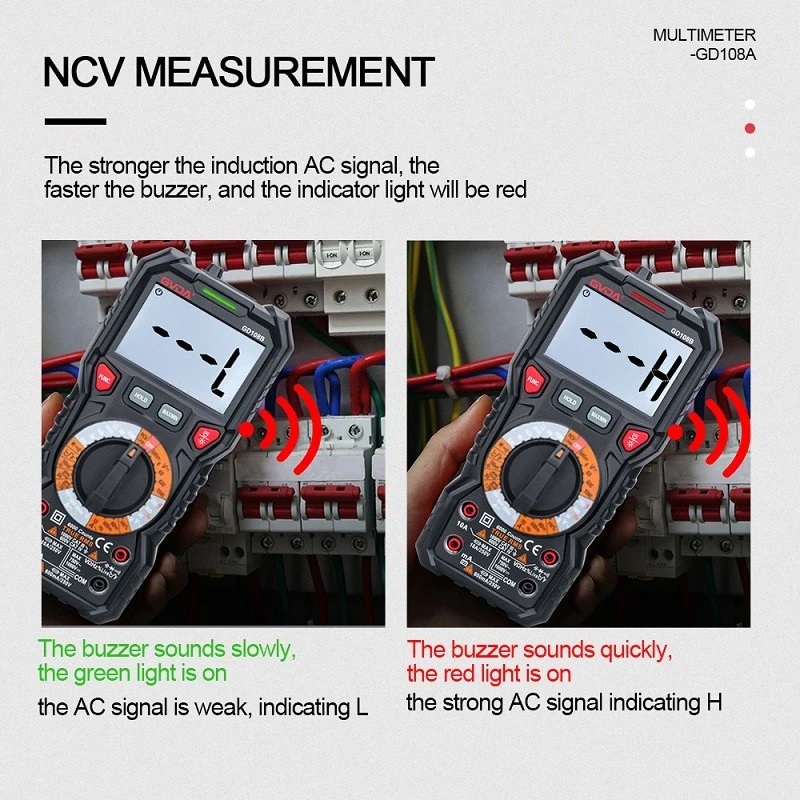

Como verificar curtos-circuitos, circuitos abertos e vazamentos elétricos com um multímetro?
3, Encontre curto-circuito
Um curto-circuito refere-se a uma conexão de baixa impedância entre dois pontos do circuito com potenciais diferentes. Para detectar um curto-circuito, você precisa seguir as seguintes etapas:
1. Desconecte o circuito: Primeiro, desconecte o circuito em teste para garantir que a energia esteja desligada. Este é um passo crucial para garantir a segurança.
2. Defina o modo de medição: Defina o multímetro para o modo de medição de resistência DC. Para um multímetro digital, escolha a faixa de medição apropriada; Para multímetros analógicos, selecione a engrenagem de faixa mais baixa.
3. Conexão de teste: Conecte os dois terminais do multímetro a dois pontos diferentes do circuito em teste. Se o multímetro indicar infinito (ou seja, resistência infinita), significa que não há curto-circuito. Se o multímetro exibir um valor de resistência próximo de zero, pode-se determinar que há um curto-circuito.
4. Restringindo o escopo: Se um curto-circuito for encontrado, será necessário eliminar iterativamente alguns circuitos para encontrar a localização específica do curto-circuito. Você pode estreitar gradualmente o alcance do local do curto-circuito desconectando cada componente ou fiação do circuito, um por um, e repetindo a etapa 3. Certifique-se de que o circuito em teste seja desconectado sempre que o componente do circuito for desconectado e aguarde um período de tempo para garantir que a carga no circuito foi esgotada.
5. Precauções: Ao realizar a detecção de curto-circuito, certifique-se de que a fonte de alimentação foi desligada e que as medidas de segurança do instrumento foram concluídas. Além disso, tome cuidado para não tocar em peças de alta-tensão durante a medição-em tempo real para evitar o risco de choque elétrico.
4, Encontre o disjuntor
Uma interrupção de circuito refere-se à interrupção de conexões em um circuito, resultando na incapacidade de fluxo de corrente. Para detectar um circuito aberto, você pode seguir estas etapas:
1. Desconecte o circuito: Primeiro, desconecte o circuito em teste para garantir que a energia esteja desligada.
2. Defina o modo de medição: Com base no tipo de circuito que está sendo testado, configure o multímetro para o modo de medição de corrente ou tensão apropriado. Para um multímetro digital, escolha a faixa de medição apropriada; Para multímetros analógicos, selecione a engrenagem de faixa mais alta.
3. Conexão de teste: Conecte um fio do multímetro a um ponto do circuito em teste e conecte o outro fio à posição de ligação esperada do circuito. Se o multímetro exibir um valor de corrente ou tensão próximo de zero, indica a presença de um circuito aberto.
4. Restringindo o escopo: Se for encontrada uma interrupção no circuito, será necessário eliminar iterativamente alguns circuitos para encontrar o local específico da interrupção. Você pode usar um diagrama de circuito e verificar cada componente ou fiação do circuito, um por um, e repetir a etapa 3 para diminuir gradualmente o intervalo da posição do circuito aberto. Certifique-se de que o circuito em teste esteja desconectado sempre que o componente do circuito for desconectado e aguarde um período de tempo para garantir que a carga no circuito esteja esgotada.
5. Precauções: Ao realizar um teste de disjuntor, certifique-se de que a energia foi desligada e que as medidas de segurança do instrumento foram concluídas. Além disso, ao ligar ou desligar a fonte de alimentação, opere com cuidado. Para circuitos de alta-tensão, medidas de proteção correspondentes devem ser tomadas.
5, Procure por corrente de fuga
Vazamento refere-se à incapacidade da corrente de circular corretamente em um circuito, resultando no fluxo de corrente em direção ao terra ou outros caminhos anormais. Para detectar vazamentos, você pode seguir as etapas abaixo:
1. Prepare o circuito: Reconecte o circuito em teste à fonte de alimentação e certifique-se de que todos os dispositivos não essenciais estejam desligados para reduzir erros.
2. Defina o modo de medição: Defina o multímetro para o modo de medição de corrente CA. Escolha uma faixa de medição apropriada.
3. Corrente de teste: primeiro, conecte um fio do multímetro à linha de fase (geralmente a linha ativa) da fonte de alimentação e conecte o outro fio ao ponto de aterramento ou à posição esperada do loop do circuito. Leia o valor atual do multímetro. Se forem detectados valores de corrente diferentes de{3}}zero, isso indica a presença de vazamento.
4. Restringindo o escopo: Se for encontrado vazamento, será necessário eliminar iterativamente alguns circuitos para encontrar o local específico do vazamento. Você pode usar um diagrama de circuito e verificar cada componente ou fiação do circuito, um por um, e repetir a etapa 3 para diminuir gradualmente o alcance do local do vazamento. Certifique-se de que o circuito em teste esteja desconectado sempre que o componente do circuito for desconectado e aguarde um período de tempo para garantir que a carga no circuito esteja esgotada.
5. Precauções: Ao realizar a detecção de vazamento, certifique-se de que a energia foi desligada e que as medidas de segurança do instrumento foram concluídas. Além disso, ao ligar ou desligar a fonte de alimentação, opere com cuidado. Para circuitos de alta-tensão, medidas de proteção correspondentes devem ser tomadas.
