Princípio do termômetro infravermelho de fibra óptica
O termômetro infravermelho de fibra óptica é um tipo de termômetro infravermelho. Também chamado de pirômetro de detecção de fibra óptica, para termômetro infravermelho comum, seu princípio principal é que, através da forma sem contato de detectar o próprio objeto, emite luz infravermelha para detectar a temperatura da superfície do objeto. Para o termômetro infravermelho de fibra óptica, a diferença entre o termômetro infravermelho comum e o termômetro infravermelho comum é através da fibra óptica transmitir o infravermelho ao sensor, de modo que o termômetro possa ser separado do sistema óptico e do sistema de circuito.
Princípio do termômetro infravermelho de fibra óptica
A radiação infravermelha é uma das radiações eletromagnéticas mais difundidas na natureza, é baseada em qualquer objeto no ambiente regular que produzirá suas próprias moléculas e átomos de movimento irregular, e radiação ininterrupta de energia infravermelha térmica, moléculas e átomos do movimento de quanto mais intensa, maior será a energia irradiada, e vice-versa, quanto mais energia irradiada menor. A temperatura acima do zero absoluto dos objetos será devido ao seu próprio movimento molecular e irradiará infravermelho.
Portanto, através da medição da energia infravermelha irradiada pelo próprio objeto, será possível determinar com precisão a temperatura de sua superfície, que se baseia na base objetiva da medição da temperatura da radiação infravermelha. A energia infravermelha é focada no fotodetector e transformada em um sinal elétrico correspondente. O sinal através do amplificador e circuito de processamento de sinal de acordo com os algoritmos internos do instrumento e a emissividade do alvo corrigida para o valor da temperatura do alvo a ser medido. O termômetro infravermelho de fibra óptica é a luz através da transmissão de fibra óptica para o sensor, em vez de diretamente pela lente focada no sensor. O resto do princípio é igual ao termômetro infravermelho comum.
Vantagens do termômetro infravermelho de fibra óptica
1, devido ao sistema óptico e ao sistema de circuito separadamente, portanto, nas aplicações de campo industrial, o termômetro pode ser instalado no sistema óptico para o ambiente de alta temperatura (pode suportar o ambiente de campo de 200 graus), e pode demorar muito tempo trabalho estável online. Como o sistema óptico não contém eletricidade, a instalação do local industrial é totalmente à prova de explosão. A parte do circuito do pirômetro pode ser instalada dentro de casa ou longe do local de alta temperatura, através da fibra óptica e da parte óptica da conexão, para que o local de medição de temperatura evite a interferência de alta temperatura na medição de temperatura do instrumento.
2, porque o sinal infravermelho do termômetro infravermelho de fibra óptica é transmitido ao sensor através de um material especial da fibra infravermelha, de modo que o caminho da luz focado na fibra, apenas o tamanho da seção transversal da fibra óptica do ponto pode ser transmitido ao sensor através da fibra óptica, o que evita uma grande área de luz focada diretamente no sensor no sensor para que o sensor seja cozido na estabilidade de trabalho do sensor e no impacto na expectativa de vida. E, com fibra infravermelha usando materiais especiais, você só pode selecionar os comprimentos de onda infravermelhos necessários através da fibra, o que reduz ainda mais a luz no cozimento do sensor. Portanto, o termômetro infravermelho leve comparado ao termômetro infravermelho integrado tem melhor estabilidade e maior vida útil.
As principais áreas de aplicação do termômetro infravermelho de fibra óptica

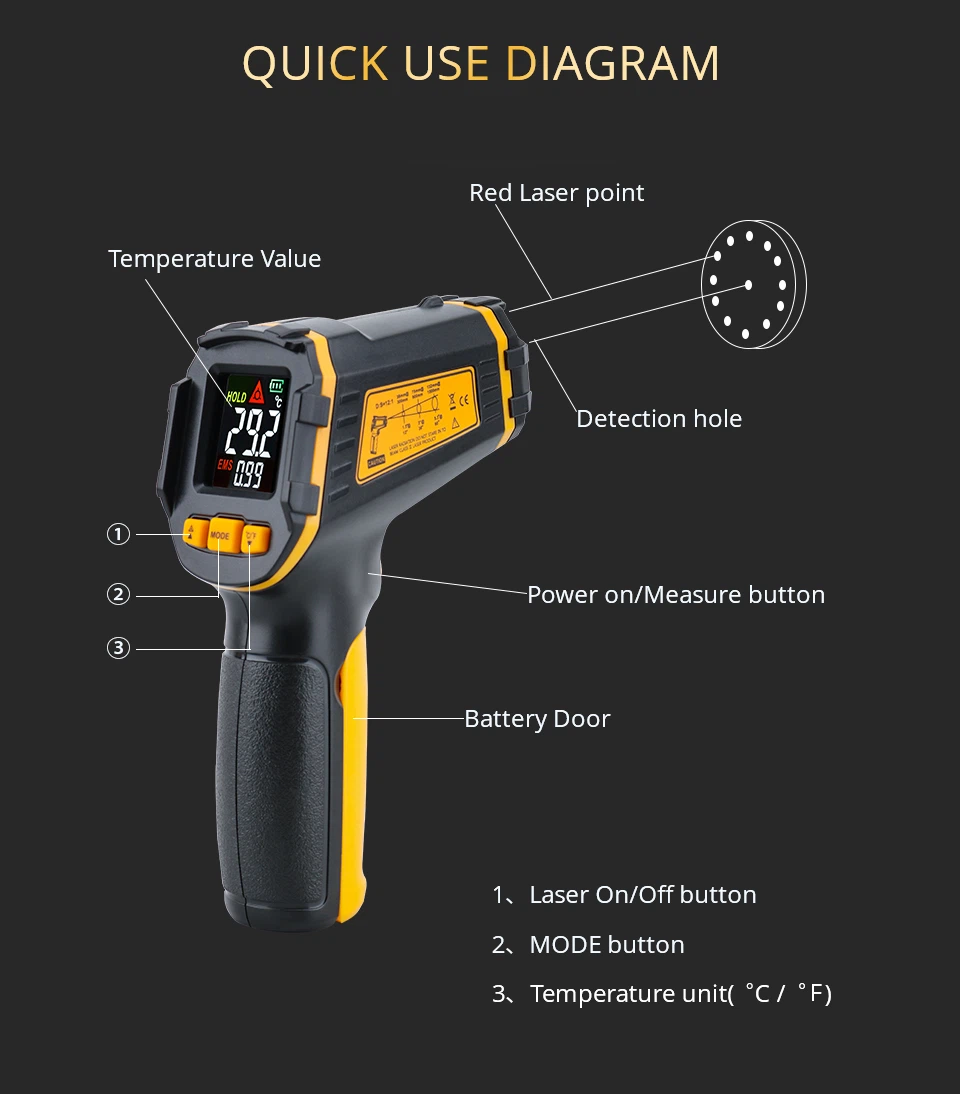

O termômetro infravermelho na indústria é muito utilizado, os mais utilizados são principalmente o termômetro infravermelho portátil e o termômetro infravermelho online. Atualmente, com a crescente maturidade da tecnologia de termômetro infravermelho de fibra óptica, e suas vantagens no campo industrial são cada vez mais proeminentes, o termômetro infravermelho de fibra óptica começou lentamente a substituir a medição de temperatura on-line do termômetro infravermelho integrado, aplicado em diversas ocasiões. no campo industrial.
O termômetro infravermelho de fibra óptica é atualmente o principal mercado de aplicação na área industrial. Como o termômetro infravermelho de peça única no uso dos requisitos ambientais é muito severo, geralmente para manter o instrumento instalado na temperatura ambiente não excede 50 graus Celsius, caso contrário, será devido aos componentes do circuito afetados pela temperatura e levará a distorção do valor medido, ou mesmo danos ao instrumento, portanto, o uso geral de termômetro infravermelho de peça única on-line no campo industrial é equipado com conjuntos de resfriamento resfriados a água e outras medidas de proteção, a instalação do problema, o uso de custo também é alto. O termômetro infravermelho de fibra óptica é um design dividido, o sistema óptico básico independente de temperatura (ou seja, sonda óptica) é instalado no local de medição de temperatura; e os requisitos mais exigentes de temperatura ambiente do processamento/exibição do sinal são instalados em um local distante do local de medição de temperatura, o que pode garantir que o processamento/exibição do sinal esteja sempre funcionando corretamente; no meio da fibra infravermelha através de uma fibra óptica infravermelha, serão os sinais infravermelhos recebidos pela sonda óptica transmitidos ao processador de sinal para processamento. processador de sinal para processamento. Desta forma, o instrumento possui estabilidade e confiabilidade de longo prazo, além de ser fácil de instalar, sem refrigeração a água e outras medidas de refrigeração, utilizando equipamentos de baixo custo e fácil manutenção.
