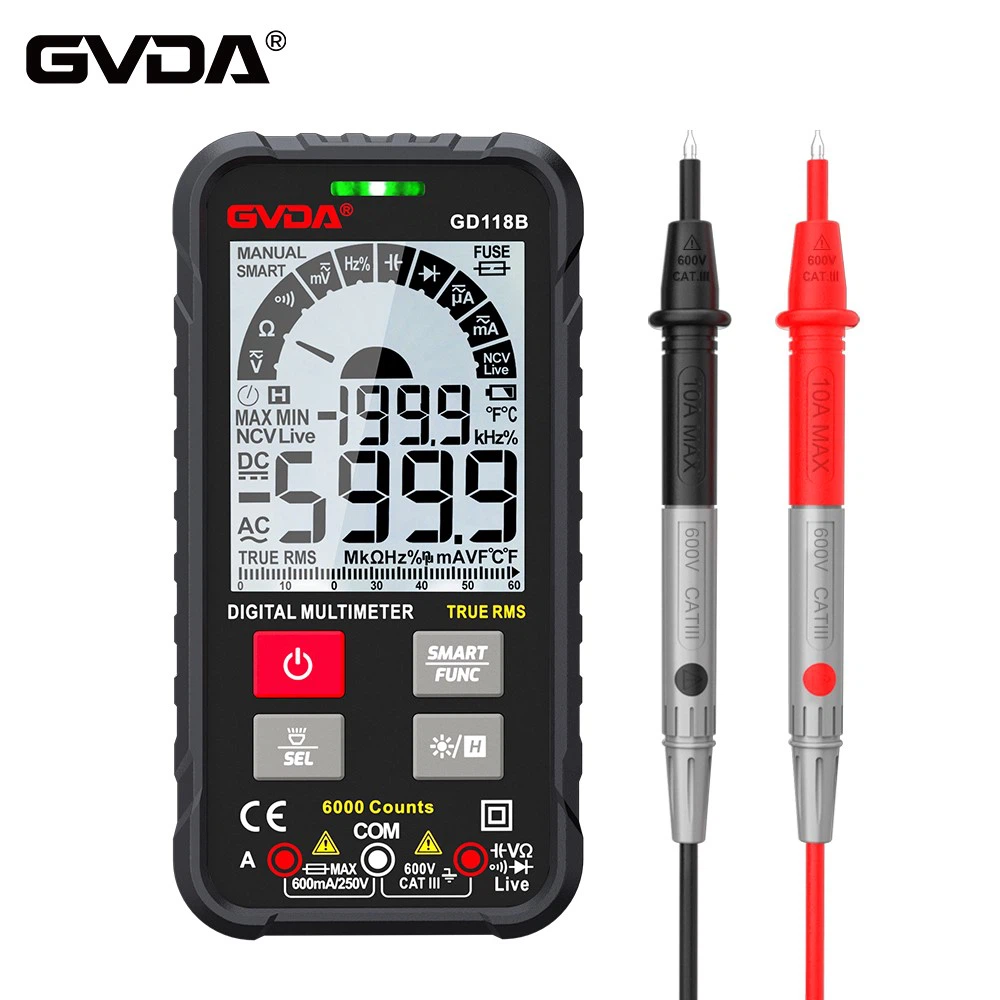

Teste de capacitores eletrolíticos com multímetro digital
(1) Detecção direta com arquivos de capacitância
Alguns multímetros digitais têm a função de medir capacitância, e o alcance do UT51 é dividido em dois níveis: 200μ e 20μ. Ao medir, primeiro conecte a ponta de prova vermelha ao orifício do terminal atual e conecte a ponta de prova preta ao orifício do terminal COM. O método de identificação e detecção de componentes eletrônicos do multímetro digital, o método de identificação e detecção de componentes eletrônicos do multímetro digital de seleção de engrenagem de função, e então use Os cabos de teste vermelho e preto são conectados aos dois pinos do capacitor descarregado (observe a polaridade) , e os dados exibidos podem ser lidos depois de selecionar um intervalo apropriado. O arquivo 200μ é adequado para medir a capacitância entre 20uF e 200μF; o arquivo 20μ é adequado para medir a capacitância entre 2μF e 20μF.
(2) Julgue preliminarmente a qualidade do capacitor com a campainha
Use o arquivo da campainha do multímetro digital para verificar a qualidade dos capacitores eletrolíticos em alta velocidade. O método de medição é mostrado na figura acima. Coloque o multímetro digital na posição da campainha e use duas pontas de prova para distinguir o contato com os dois pinos do capacitor Cx sob teste. Em seguida, meça novamente trocando as duas pontas de prova, e o buzzer deverá soar, indicando que o capacitor eletrolítico em teste está basicamente normal. Neste momento, você pode discar para o arquivo de alta resistência de 20MΩ ou 200MΩ para medir a resistência de vazamento do capacitor para julgar se é bom ou ruim.
Durante o teste, se o buzzer continuar apitando, indica que o capacitor eletrolítico entrou em curto-circuito; se o buzzer não soar e o medidor sempre mostrar "1", isso indica que o circuito interno do capacitor em teste está quebrado ou a capacidade desapareceu. Use um multímetro digital para medir capacitância maior que 20μF Observe que este método é muito prático.
(3) Detecção preliminar de capacitância com arquivo de resistência
Foi provado que o processo de carga do capacitor também pode ser observado usando um multímetro digital, que na verdade reflete a mudança da tensão de carga com a quantidade digital na tela. A seguir está o método de usar o arquivo de resistência do multímetro digital para detectar capacitores, o que é muito prático para instrumentos sem arquivos de capacitância. Este método é adequado para medir capacitores de grande capacidade variando de 0,1 μF a vários milhares de microfarads.
Gire o multímetro digital para o nível de resistência apropriado, e o cabo de teste vermelho e o cabo de teste preto, respectivamente, contatam os dois pólos do capacitor Cx sob teste. Neste momento, o valor exibido aumentará gradualmente de "000" até que o símbolo de estouro "1" seja exibido. Se "000" for exibido continuamente, isso indica que o capacitor interno está em curto-circuito; se o estouro for exibido continuamente, pode ser um circuito aberto entre os eletrodos internos do capacitor ou o arquivo de resistência selecionado pode não ser adequado. Ao testar capacitores eletrolíticos, deve-se observar que a ponta de prova vermelha (carregada positivamente) está conectada ao pólo positivo do capacitor e a ponta de prova preta está conectada ao pólo negativo do capacitor.
