Diodo de teste de arquivo de resistência de multímetro digital para frente e para trás não tem resistência

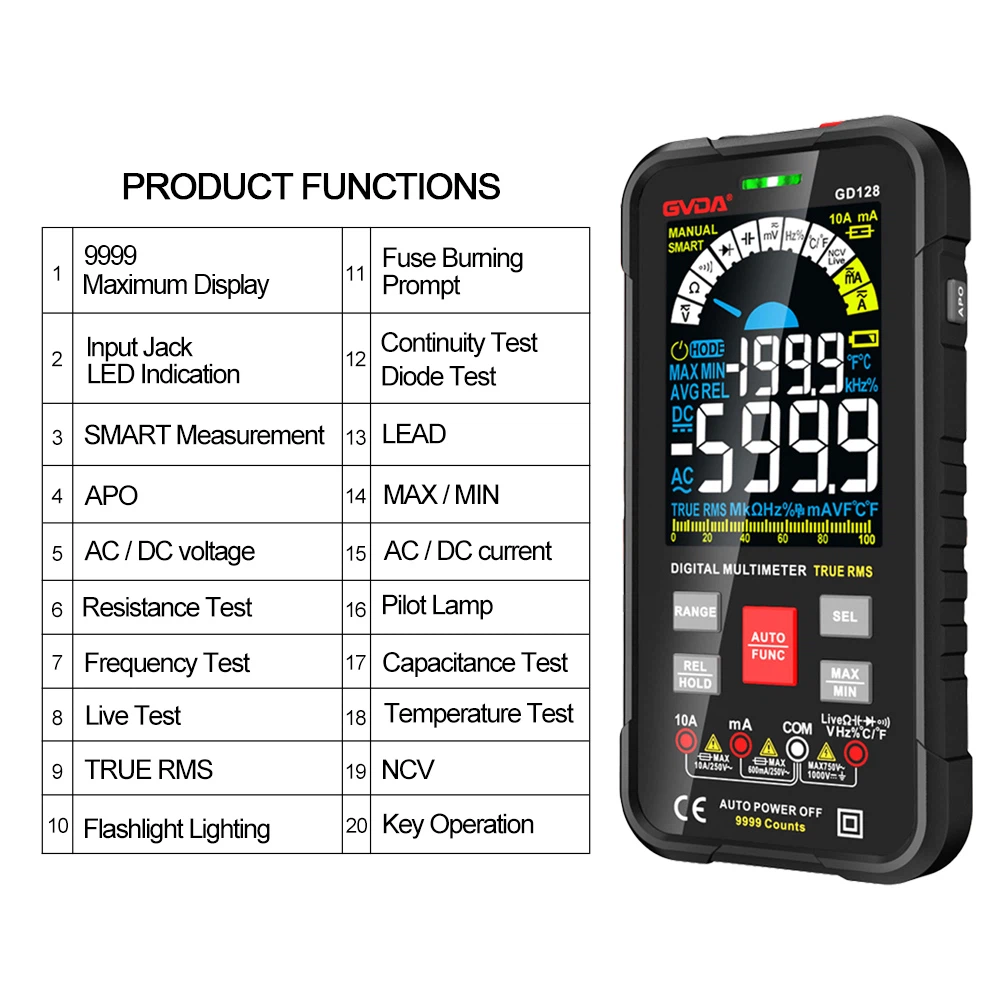

O multímetro digital converte o valor de resistência medido por meio do chip de conversão A/D para converter o sinal analógico em um sinal digital e, em seguida, exibe o valor da resistência. O multímetro de ponteiro exibe o valor através da deflexão da cabeça magnética. Não há valor de resistência nas direções direta e reversa do diodo no teste de arquivo de resistência, mas há resistência na direção direta do diodo testado com um multímetro de ponteiro, principalmente devido aos seguintes motivos:
Medições de diodo em placas de circuito
Em primeiro lugar, a tensão de saída da engrenagem de resistência do multímetro de ponteiro é diferente da do multímetro digital. Geralmente, a tensão de saída mais alta do multímetro de ponteiro é de 9 volts, enquanto a tensão de saída mais alta do multímetro digital é geralmente de 3 volts. Não apenas as tensões de saída são diferentes, como também escolhemos marchas diferentes durante a medição, e as tensões de saída também são diferentes. A tensão de saída da engrenagem de resistência do multímetro digital varia de 1,0 volts a 3,0 volts. A tensão de saída da engrenagem de resistência do multímetro de ponteiro é geralmente maior que a do multímetro digital. A tensão de saída é maior que o valor de queda de tensão do diodo, e o diodo pode ser ligado, mas o multímetro digital às vezes é menor que o valor de queda de tensão do diodo, então o diodo não pode ser ligado, o que causará infinito resistência direta e reversa ao medir o diodo.
Em segundo lugar, as características de queda de tensão dos diodos são diferentes, o que também causará desvios entre os resultados da medição dos diodos quando escolhemos a faixa de resistência do multímetro de ponteiro e os resultados da medição dos diodos com um multímetro digital. Por exemplo, o valor geral da queda de tensão dos tubos de silício e tubos de germânio é de {{0}},3 volts para 0,6 volts, mas alguns diodos especiais, como diodos de alta tensão, têm uma queda de tensão de condução relativamente grande de mais de 0,7 volts, e nosso multímetro digital tem uma baixa tensão de resistência, que não pode levar o diodo a Pass, então o valor da resistência parecerá infinito ao medir.
Quando usamos um multímetro digital para medir a qualidade de um diodo, é melhor escolher a engrenagem do diodo. A engrenagem do diodo do multímetro digital é geralmente em torno de 2,6 volts, que geralmente é maior que o valor de queda de tensão direta do diodo, e o diodo pode ser ligado na direção direta.
Se quisermos usar o arquivo de resistência para medir se há vazamento no diodo, podemos escolher o arquivo de resistência do multímetro digital. Neste momento, o resultado deve ser que há resistência na medição direta e a resistência é infinita na medição reversa. O resultado do multímetro de ponteiro também é o mesmo. Se a medição constatou que há uma resistência na direção reversa, o que prova que o diodo pode vazar na direção reversa. Nesse caso, precisamos usar um instrumento especial para detectá-lo. Não é preciso usar um multímetro para medir se o diodo tem vazamento.
