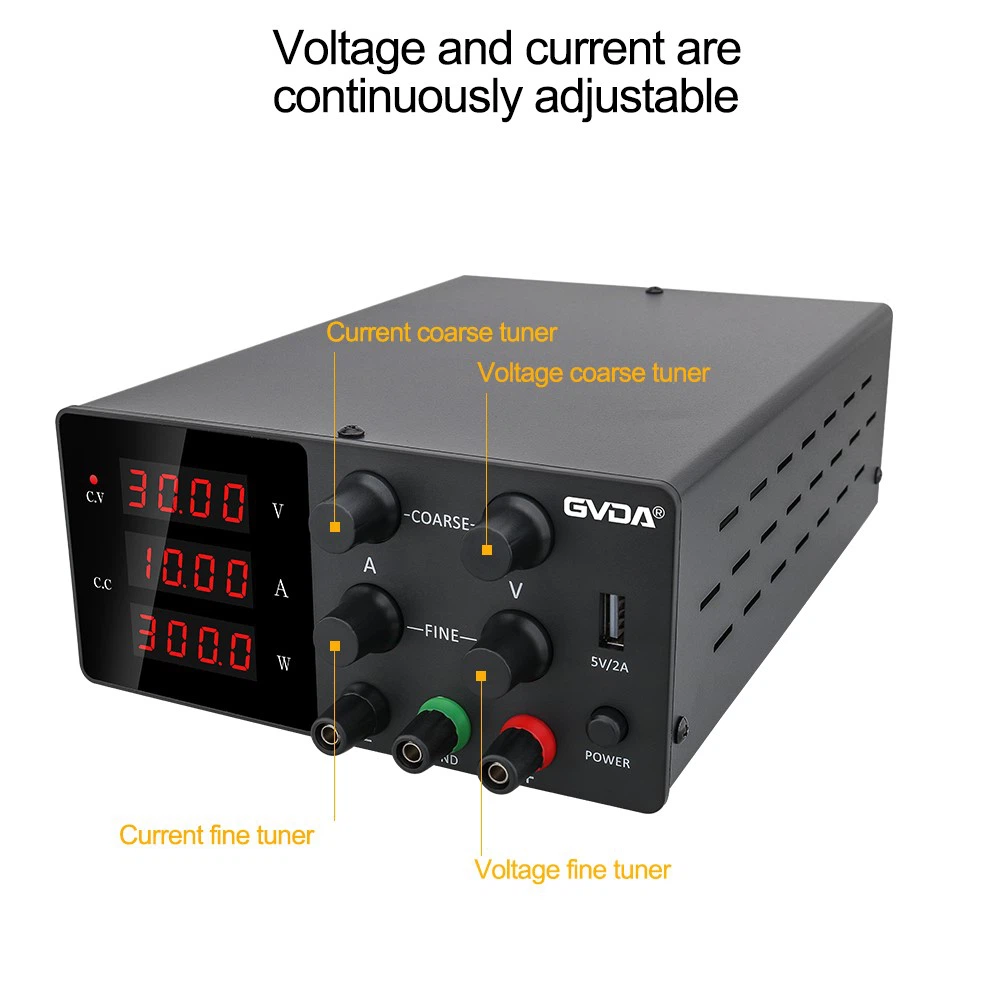

Método de teste de fonte de alimentação DC
1. Ajuste da tensão de saída
Ao fabricar uma fonte de alimentação do comutador, * * Etapas de teste devem ajustar a tensão de saída para dentro do intervalo especificado. Somente depois de concluir esta etapa, podemos garantir que as especificações subsequentes possam ser atendidas.
Geralmente, ao ajustar a tensão de saída, a tensão CA de entrada é definida como o valor normal (115VAC ou 230VAC) e a corrente de saída é definida como o valor normal ou a corrente de carga completa. Em seguida, um voltímetro digital é usado para medir o valor de tensão de saída da fonte de alimentação e ajustar seu potenciômetro (VR) até que a leitura de tensão esteja dentro do intervalo necessário.
2. Taxa de ajuste de energia
A definição de taxa de regulação de energia é a capacidade de uma fonte de alimentação de fornecer uma tensão de saída estável quando a tensão de entrada for alterada. Para medir a taxa de ajuste de energia, é necessário o seguinte equipamento:
A. Uma fonte de alimentação que pode fornecer capacidade de tensão variável, pelo menos capaz de fornecer uma faixa de tensão de entrada de * baixa a * alta para a fonte de alimentação testada.
B. Um voltímetro CA quadrado médio é usado para medir a tensão da fonte de alimentação de entrada.
C. Um voltímetro CC de precisão com uma taxa de ajuste pelo menos dez vezes maior que a do objeto testado.
D. Carga variável conectada ao terminal de saída da fonte de alimentação testada.
As etapas de teste são as seguintes: após a fonte de alimentação testada ser estabilizada termicamente sob condições normais de tensão e carga, medir e registrar seus valores de tensão de saída no mínimo (baixo) normal (normal) e no máximo (alto) tensões de entrada. A taxa de regulação de energia é geralmente medida como o desvio percentual da tensão de saída de energia causada por alterações na tensão de entrada sob uma carga nominal normal.
3. Taxa de ajuste de carga
A definição de taxa de ajuste de carga é a capacidade de uma fonte de alimentação de fornecer tensão de saída estável quando a carga de saída da saída muda. O método de equipamento e conexão necessário são semelhantes à taxa de ajuste da fonte de alimentação medida, mas a diferença é que é necessária um amperímetro preciso e uma conexão em série de saída com a fonte de alimentação medida.
As etapas de teste são as seguintes: Após a fonte de alimentação testada ser estabilizada termicamente sob condições normais de tensão e carga, meça o valor da tensão de saída sob carga normal e, em seguida, meça e registre os valores de tensão de saída (Vmax e VMIN, respectivamente) em cargas baixas (min) e altas (máximas). A taxa de ajuste de carga é geralmente a porcentagem de desvio de tensão de saída de energia causada por alterações na corrente de carga sob uma tensão de entrada fixa normal.
4. Taxa de ajuste abrangente
A definição de taxa de ajuste abrangente é a capacidade de uma fonte de alimentação de fornecer tensão de saída estável quando a tensão de entrada e a carga de saída é alterada. Este é um teste abrangente da taxa de regulação de energia e taxa de regulação de carga, que pode fornecer uma verificação de desempenho mais precisa da fonte de alimentação sob a alteração da tensão de entrada e condições de carga.
