Conversão do sinal RTD para uma temperatura aproximada usando um multímetro

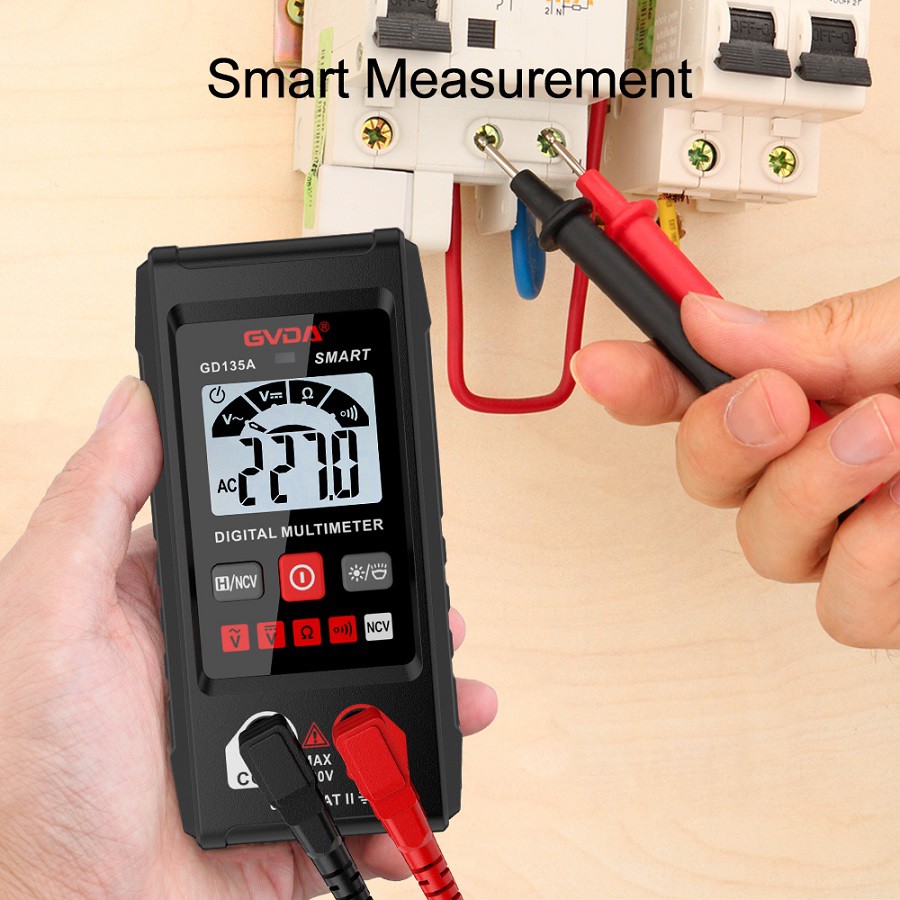

Tanto os multímetros de ponteiro comumente usados quanto os multímetros digitais podem estimar aproximadamente a faixa aproximada de temperatura de um resistor térmico.
Os resistores térmicos comumente usados incluem (resistores de platina P) Pt100, Pt1000 e (resistores de cobre C) Cu50, Cu100.
A faixa de medição da resistência térmica Pt100 é de -200~850 graus, com uma faixa mínima de 50 graus, um erro absoluto de ± 0,2 graus e um erro básico de ± 0,1 %. A faixa de medição do resistor de platina Pt1000 é de apenas -200~250 graus e outros parâmetros são exatamente iguais aos do Pt100.
A faixa de medição de Cu50 e Cu100 é -50~150 graus, com uma faixa mínima de 50 graus, um erro absoluto de ± 0,4 graus e um erro básico de ± 0,1%.
Vamos falar sobre o termistor PT100 abaixo.
O Pt100 é apenas um componente de aquisição e detecção, que deve ser equipado com uma fonte de alimentação auxiliar única de 5V ~ 24V DC durante a operação. Usando o princípio da ponte de Wheatstone, o sinal elétrico que varia linearmente é enviado para o bloco amplificador operacional integrado ou transmissor isolado e processado por um chip único para refletir verdadeiramente o valor da temperatura do objeto medido. O controlador de temperatura emite comandos correspondentes para controlar a temperatura do objeto controlado.
O termistor PT100 comumente usado é dividido em sistemas de dois fios, três fios e quatro fios. Pela sua escala, pode-se observar que sua faixa de medição é relativamente grande, variando de -200 grau a +600 grau.
O chamado PT100 na verdade se refere ao seu valor de resistência de 100 Ω (ohms) no padrão 0 grau. E à medida que a temperatura cai abaixo de zero, o valor da sua resistência diminui gradualmente. O valor da resistência em -200 grau é de cerca de 18,5 Ω. E quando a temperatura sobe de 0 grau, seu valor de resistência aumenta. Por exemplo, quando a temperatura aumenta 50 graus, seu valor de resistência é de cerca de 119 Ω (ohms). A 100 graus, seu valor de resistência é de cerca de 138 Ω (ohms). A 200 graus, sua resistência é de cerca de 176 Ω (ohms), e a 600 graus, sua resistência é de cerca de 313 Ω (ohms).
Como mencionado acima, o termistor Cu50 pode ser derivado, onde 50 Ω refere-se ao seu valor de resistência em 0 grau. Quando estiver em -50 grau, seu valor de resistência diminuirá de 50 Ω para 39,2 Ω. Quando sobe de 0 a 50 graus, seu valor de resistência aumentará para 60,7 Ω e assim por diante. A 150 graus, seu valor de resistência aumentará para 82,13 Ω.
Pelo exposto, pode-se observar que tanto o termistor PT100 quanto o termistor Cu50 possuem uma grande faixa dinâmica e lei de resistência linear. Quando eles são atribuídos a muitos tipos de controladores de temperatura para obter aquisição e controle de temperatura, o efeito é bom. Portanto, é amplamente utilizado em equipamentos de temperatura de alta precisão, como tratamento médico, fabricação de motores, armazenamento refrigerado, controle industrial, cálculo de temperatura, cálculo de resistência de ponte, etc., com uma ampla gama de aplicações.
Para a conveniência de todos que usam um multímetro para verificar os dois tipos de resistores térmicos comumente usados, Pt100 e Cu50, a seguir está uma tabela de escala para produzir esses dois tipos de resistores térmicos para comparação e teste.
