Estrutura de composição e descrição do multímetro
1, cabeçalho
1. Cabeçalho do tipo de ponteiro
É um amperímetro CC elétrico magneto altamente sensível, e os principais indicadores de desempenho de um multímetro dependem amplamente do desempenho da cabeça do medidor. A sensibilidade da cabeça do medidor refere -se ao valor da corrente direta que flui através da cabeça do medidor quando o ponteiro se desvia da escala completa. Quanto menor esse valor, maior a sensibilidade da cabeça do medidor e maior a resistência interna durante a medição de tensão, resultando em melhor desempenho. Existem quatro linhas de escala no cabeçalho, e suas funções são as seguintes:
① A primeira linha (de cima para baixo) é marcada com R ou ω, indicando o valor da resistência. Quando o interruptor está no intervalo de Ohm, essa linha de escala é lida;
② A segunda linha é marcada com ∽ e VA, indicando os valores da tensão CA/CC e da corrente CC. Quando a chave de conversão está na tensão CA/CC ou no modo de corrente CC e o intervalo está em outras posições, exceto para CA 10V, essa linha de escala é lida;
③ A terceira linha está marcada com 10V, indicando o valor de tensão CA de 10V. Quando o interruptor de conversão está na faixa de tensão CA/CC e a faixa de medição é de 10V CA, essa linha de escala é lida;
④ O quarto item está marcado com DB, indicando o nível de áudio.

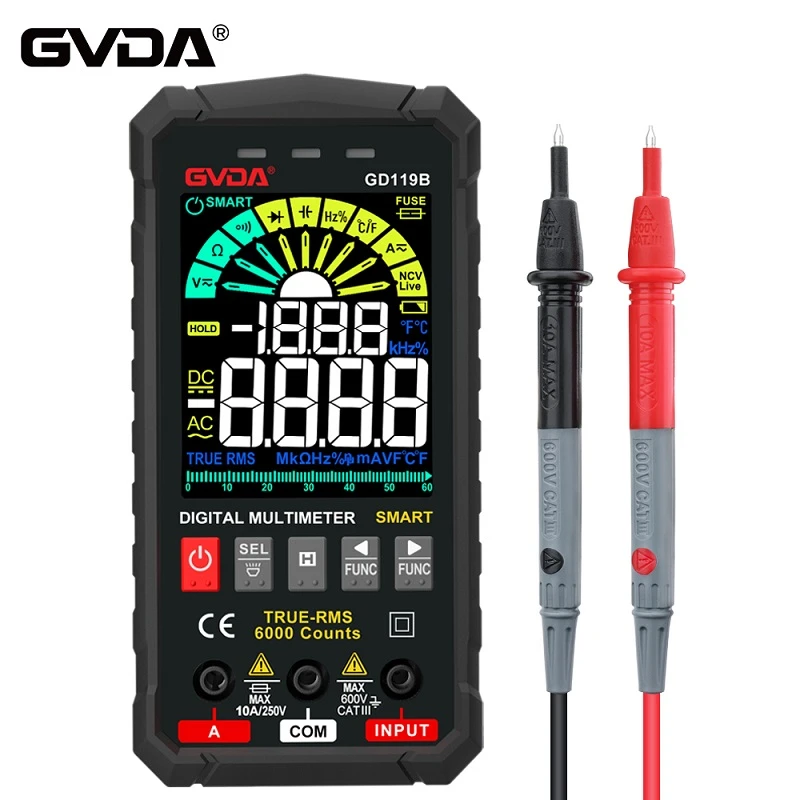

2. Cabeça do medidor digital
O cabeçalho de um multímetro digital é geralmente composto por um chip de conversão A/D (Analog/Digital), componentes periféricos e uma tela de cristal líquido. A precisão de um multímetro é afetada pelo cabeçalho. Um multímetro, devido ao número convertido pelo chip A/D, geralmente também é conhecido como 31/2- Multímetro digital digital, 41/2- multímetro digital e assim por diante. Os chips comumente usados são ICL7106 (um clássico 3-} e um chip manual de meia LCD, versões posteriores incluem 7106a, 7106b, 7206, 7240, etc.), icl7129 (um clássico 4-} bit e meio meio lesão lc) Chip de alcance manual de LED).
2, linha de medição
Um circuito de medição é um circuito usado para converter vários sinais medidos em pequenas correntes CC adequadas para medição do medidor. Consiste em resistores, componentes semicondutores e baterias. Ele pode converter diferentes sinais medidos (como corrente, tensão, resistência etc.) e diferentes intervalos em um certo limite de pequenas correntes de CC através de uma série de processos (como retificação, desvio, divisão de tensão etc.) e enviá -los ao medidor para medição.
3, interruptor de conversão
Sua função é selecionar vários circuitos de medição para atender aos requisitos de medição de diferentes tipos e intervalos. Geralmente, existem dois interruptores de conversão, cada um marcado com diferentes engrenagens e faixas.
4, caneta e soquete de caneta
Existem dois tipos de sondas, vermelho e preto. Ao usar, a sonda vermelha deve ser inserida no soquete marcado com um sinal "+", e a sonda preta deve ser inserida no soquete marcado com um sinal "-".
