Classificação e instruções de operação de multímetros digitais

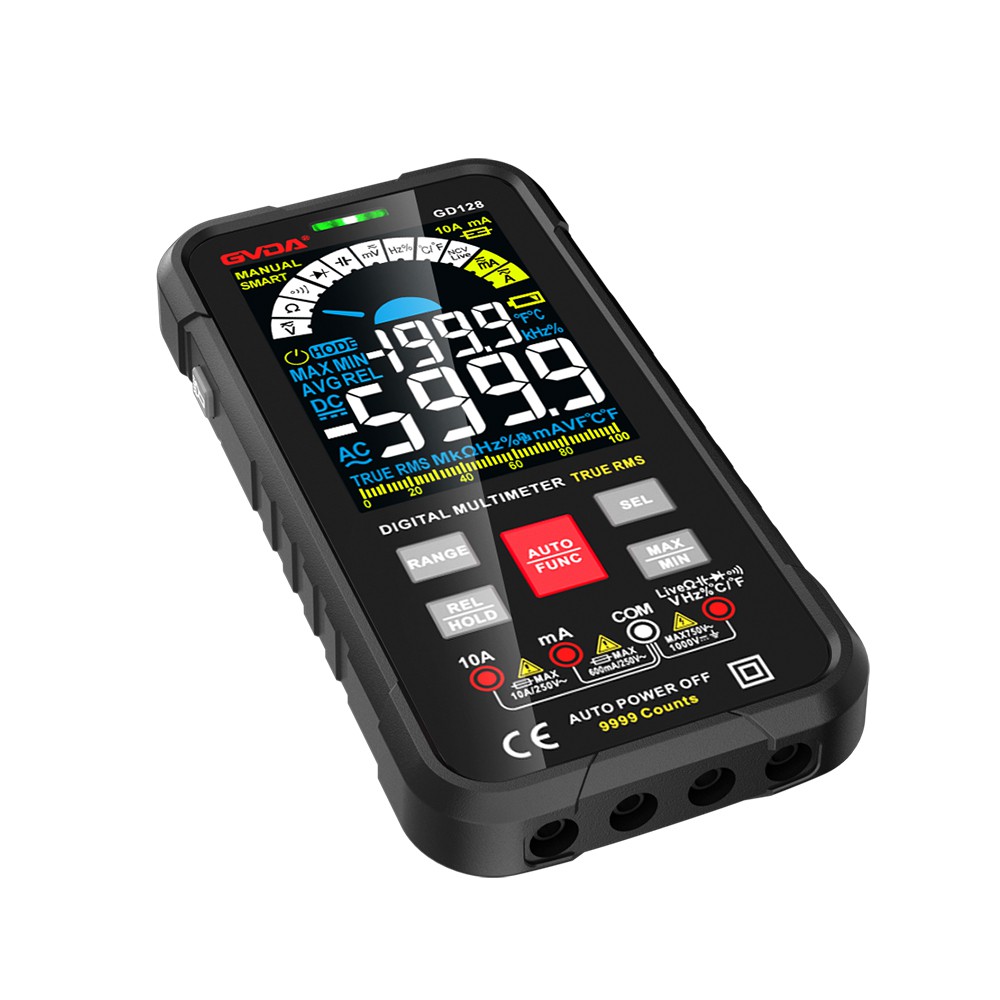

Classificação de multímetros digitais
Os multímetros digitais são classificados de acordo com o método de conversão de faixa e podem ser divididos em três tipos: faixa manual (MAN RANGZ), faixa automática (AUTO RANGZ) e faixa automática/manual (AUTO/MAN RANGZ).
De acordo com as diferentes funções, usos e preços, os multímetros digitais podem ser divididos aproximadamente em 9 categorias:
Multímetros digitais de baixo custo (também conhecidos como multímetros digitais populares), multímetros digitais de médio alcance, multímetros médios/digitais, medidores híbridos digitais/analógicos, medidores digitais/analógicos de display duplo, osciloscópios multifuncionais (multímetros digitais, osciloscópios de armazenamento digital e outros cinéticos energia em um).
Função de teste de multímetro digital
O multímetro digital não pode apenas medir tensão CC (DCV), tensão CA (ACV), corrente CC (DCA), corrente CA (ACA), resistência (Ω), queda de tensão direta de diodo (VF) e coeficiente de amplificação de corrente de emissor de transistor (hrg), também pode medir capacitância (C), condutância (ns), temperatura (T), frequência (f) e adiciona um nível de campainha (BZ) para verificar a continuidade da linha e um método de baixa potência para medir a resistência. engrenagem (L0Ω). Alguns instrumentos também possuem funções de conversão automática para equipamento de indutância, equipamento de sinalização, CA/CC e conversão automática de faixa para equipamento de capacitância.
A maioria dos multímetros digitais adicionou as seguintes funções de teste novas e práticas: retenção de leitura (HOLD), teste lógico (LOGIC), valor efetivo verdadeiro (TRMS), medição de valor relativo (RELΔ), desligamento automático (AUTO OFF POWER), etc.
Capacidade anti-interferência do multímetro digital
Multímetros digitais simples geralmente usam o princípio de conversão A/D integral.
Contanto que o tempo de integração direta seja escolhido para ser exatamente igual a um múltiplo integral do período do sinal de interferência de quadro cruzado, a interferência de quadro cruzado pode ser efetivamente suprimida. Isso ocorre porque o sinal de interferência de quadro cruzado é calculado durante o estágio de integração direta. A taxa de rejeição de quadro comum (CMRR) de multímetros digitais de médio e baixo custo pode atingir 86 a 120dB.
Tendências de desenvolvimento de multímetros digitais
Integração: O multímetro digital portátil usa um conversor A/D de chip único e o circuito periférico é relativamente simples, exigindo apenas alguns chips e componentes auxiliares. Com o advento contínuo de chips dedicados para multímetros digitais de chip único, um multímetro digital de alcance automático relativamente completo pode ser construído usando um IC, criando condições favoráveis para simplificar o projeto e reduzir custos.
Baixo consumo de energia: Os novos multímetros digitais geralmente usam conversores A/D de circuito integrado de grande escala CMOS e o consumo geral de energia é muito baixo.
Comparação das vantagens e desvantagens de multímetros comuns e multímetros digitais:
Cada multímetro analógico e digital tem suas próprias vantagens e desvantagens.
O multímetro analógico é um medidor médio com indicação de leitura intuitiva e vívida. (Geralmente, o valor da leitura está intimamente relacionado ao ângulo de oscilação do ponteiro, por isso é muito intuitivo).
Um multímetro digital é um instrumento instantâneo. Demora 0,3 segundos para levar
Uma amostra é usada para exibir os resultados da medição. Às vezes, os resultados de cada amostragem são muito semelhantes, mas não exatamente iguais. Isto não é tão conveniente quanto o tipo de ponteiro para leitura dos resultados. Multímetros de ponteiro geralmente não possuem amplificador interno, portanto a resistência interna é pequena.
Como o multímetro digital usa um circuito amplificador operacional interno, a resistência interna pode ser muito grande, geralmente 1M ohm ou mais. (ou seja, maior sensibilidade pode ser obtida). Isso faz com que o impacto no circuito em teste seja menor e a precisão da medição seja maior.
Como a resistência interna do multímetro de ponteiro é pequena, componentes discretos são frequentemente usados para formar um circuito shunt e divisor de tensão. Portanto, as características de frequência são desiguais (em relação ao digital) e as características de frequência dos multímetros digitais são relativamente melhores. A estrutura interna do multímetro analógico é simples, por isso tem menor custo, menos funções, manutenção simples e fortes capacidades de sobrecorrente e sobretensão.
O multímetro digital usa uma variedade de oscilação, amplificação, proteção de divisão de frequência e outros circuitos internamente, por isso tem muitas funções. Por exemplo, pode medir temperatura, frequência (em uma faixa inferior), capacitância, indutância, criar um gerador de sinal, etc.
Como a estrutura interna dos multímetros digitais utiliza circuitos integrados, eles têm pouca capacidade de sobrecarga e geralmente não são fáceis de reparar após danos. Os multímetros digitais têm tensões de saída baixas (geralmente não mais que 1 volt). É inconveniente testar alguns componentes com características de tensão especiais (como tiristores, diodos emissores de luz, etc.). A tensão de saída do multímetro analógico é maior. A corrente também é grande, facilitando o teste de tiristores, diodos emissores de luz, etc.
Os iniciantes devem usar um multímetro analógico e os não iniciantes devem usar os dois instrumentos.
