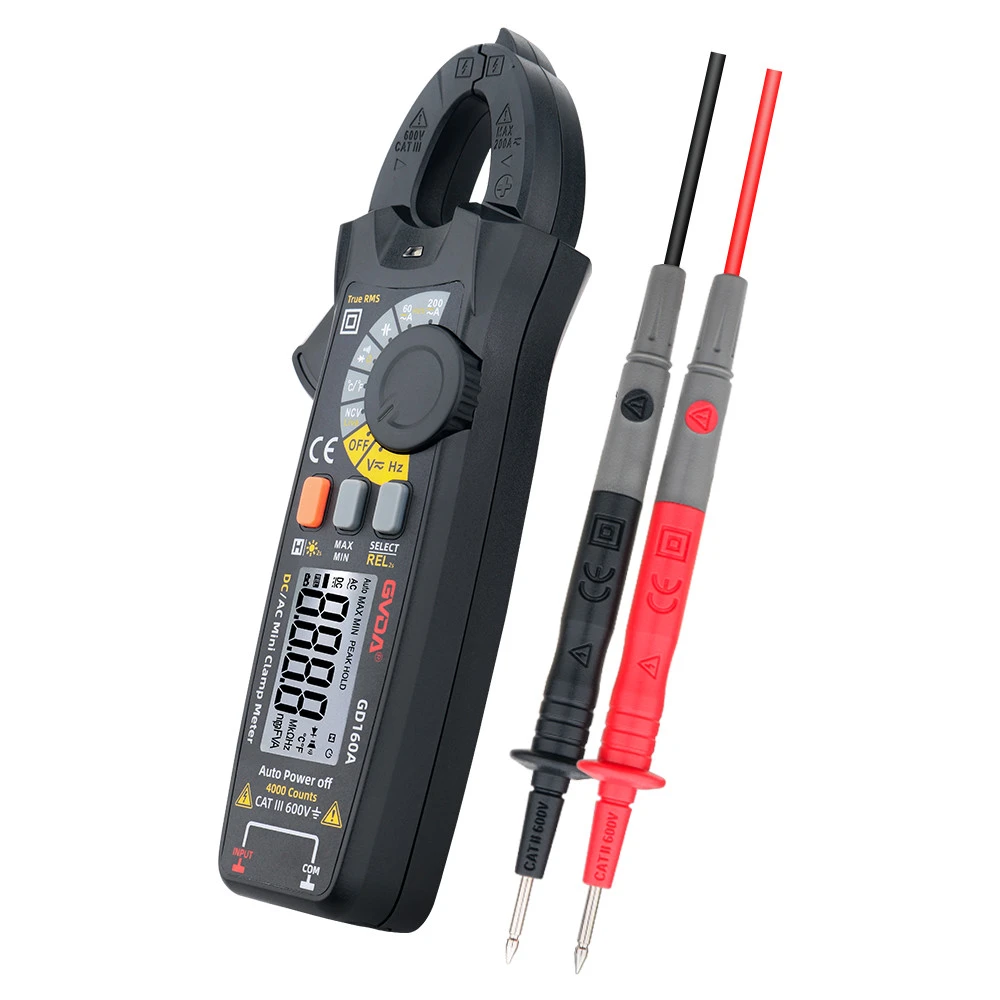

Um alicate amperímetro pode medir CC?
Um alicate amperímetro é um instrumento especializado para medir corrente alternada. Seu front-end é um transformador de corrente. Realiza tarefas de medição através do princípio da indução eletromagnética.
O alicate no amperímetro não pode testar a corrente contínua porque a corrente contínua não possui um campo magnético alternado, portanto, nenhuma corrente secundária é gerada no alicate nos transformadores. Portanto, o alicate amperímetro não pode medir corrente contínua.
O amperímetro com pinça geralmente é usado para testar a corrente CA. É feito com base no princípio da corrente parasita CA, semelhante a um transformador, e obtém sinais por meio de indução eletromagnética. Costumo usar amperímetros CC em série com circuitos, mas teoricamente é possível fazer um alicate amperímetro CC. O método de medição de corrente CC com um alicate amperímetro que pode ser usado tanto para CA quanto para CC é semelhante ao método de medição de corrente CA com um alicate amperímetro CA. Selecione a faixa apropriada, insira um fio para testar a corrente no centro da pinça e a corrente correspondente será exibida na tela.
Como medir a resistência com um alicate amperímetro
① Gire a chave para a faixa de resistência apropriada.
② Mantenha a chave na posição aberta.
③ Conecte a ponta de prova vermelha ao terminal "Ω" e a ponta de prova preta ao terminal "COM".
④ Conecte as pontas de prova vermelha e preta em ambas as extremidades do fio testado. Ao medir a resistência do fio em uso, a fonte de alimentação deve ser desconectada primeiro e a capacitância conectada ao fio deve ser totalmente descarregada antes da medição.
Teste de continuidade do fio
① Gire a chave para a posição 200 Ω (ou campainha).
② Conecte as pontas de prova vermelha e preta aos terminais "Ω" e "COM", respectivamente.
③ Se a resistência entre as pontas de prova vermelha e preta for menor que (50 ± 25) Ω, a campainha embutida emitirá um bipe.
