Projeto do Módulo de Circuito de Fonte de Alimentação Estabilizada CC Ajustável
Princípio de funcionamento do circuito: Depois de adicionar tensão de 220V CA ao lado primário W1 através do transformador T, o circuito obtém tensões de 35V e 6V CA no lado secundário W2 e W3, respectivamente, e no terminal W2 do lado secundário é retificado pelos diodos VD1 ~ VD4, capacitores Após a filtragem por C1 e C2, é inserido no terminal de entrada do circuito estabilizador de tensão integrado de três terminais do IC, e uma tensão CC de 35 V é emitida através do circuito integrado estabilizador de tensão IC , resistor R1 e capacitor C4. A saída de tensão de 6 V CA pela bobina W3 no lado secundário produz uma tensão negativa de -10,25 V como uma fonte de alimentação auxiliar através do diodo VD5, capacitor C3, resistor R2 e diodo Zener VS. O reostato RP é adicionado ao terminal de controle do circuito integrado IC. Ajustando o reostato RP, o terminal de saída pode produzir uma fonte de alimentação CC de 0~30V. IC usa circuito integrado regulador de tensão de três terminais LM317; R1 e R usam resistores de filme metálico de 1/2W; C1 e C3 utilizam capacitores eletrolíticos de alumínio com tensões suportáveis de 50V e 10V respectivamente; C2 e C4 usam capacitores eletrolíticos CD11-16V; VD1 ~VD5 escolhe o diodo retificador de silício IN4007; VS escolhe o diodo regulador de tensão de silício IN4106 ou 2CW60; RP pode usar resistor variável de ajuste fino sólido orgânico do tipo WSW; T escolhe transformador de potência de 10W com tensão secundária de 35V e 6V.
Projeto do Circuito de Fonte de Alimentação Estabilizada DC de Controle Numérico
O circuito de fonte de alimentação estabilizada DC controlado digitalmente introduzido neste exemplo usa botões de controle e circuitos integrados digitais e usa diodos emissores de luz LED para indicar o valor da tensão de saída. A tensão de saída é 3- mais 15V, um total de 8 níveis ajustáveis. A corrente máxima de saída é 5A. O circuito de fonte de alimentação regulada de cem correntes NC é composto por um circuito de tensão regulada de mais l2V, um circuito de controle/exibição de tensão e um circuito de saída de tensão regulada.

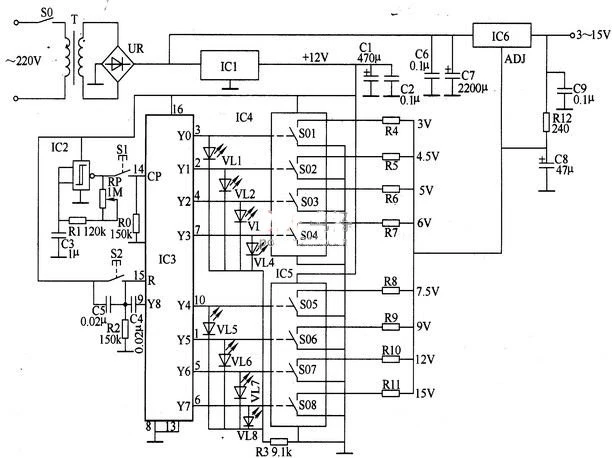

Princípio do circuito: mais circuito de tensão estabilizada l2V é composto de transformador de potência T, pilha de ponte retificadora uR, capacitores de filtro Cl, c2, c6, c7 e circuito integrado estabilizado de tensão de três terminais ICl. O circuito de controle/exibição de tensão consiste no botão de controle S1, botão de reset S2, resistores RO-Rll, potenciômetro RP, capacitores C3-C5, circuito integrado do gatilho Schmitt IC2, circuito integrado do distribuidor de pulso/contagem decimal IC3, interruptor eletrônico circuitos integrados IC4, 1C5 e composição de diodos emissores de luz VLl-VL8. O circuito de saída do regulador de tensão é composto pelo circuito integrado regulador de tensão ajustável de três terminais IC6, resistor Rl2 e capacitores C6-C9. Quando o SO está conectado, a tensão AC 220V é reduzida por T, retificada por UR e filtrada por C6 e C7, uma maneira é usada como tensão de entrada de lC6; o outro caminho é estabilizado por ICl para mais l2V, que é usado como fonte de alimentação de trabalho de IC2-IC5. Depois que o lC3 é ligado e reinicializado, seu terminal YO emite um nível alto (o terminal YI-Y8 emite um nível baixo), de modo que o interruptor eletrônico SO1 dentro de IC4 é ligado e R4 é conectado ao circuito estabilizador de tensão. Neste momento, a tensão de saída é de mais 3V. Ao mesmo tempo, VLl acende. Depois de pressionar S1, o sinal de pulso gerado pelo oscilador composto de IC2 e componentes periféricos de resistência-capacitância é adicionado ao pino 14 (terminal CP) de IC3 através de S1, como o pulso de contagem de IC3, e o terminal Y1 de IC3 gera um alto (terminal YO torna-se nível baixo), S02 está conectado, R5 está conectado ao circuito regulador de tensão, a tensão de saída neste momento é mais 4·5V e VL1 está aceso ao mesmo tempo. Quando 51 é pressionado continuamente, os terminais YO-Y8 do IC3 produzirão altos níveis por sua vez, de modo que S01-S08 será ligado por sua vez, os resistores M-Rll serão conectados ao circuito de estabilização de tensão por sua vez , e o IC6 produzirá de baixo para alto por sua vez. (mais 3V, mais 4·5V, mais 5V, mais 6V, mais 7·5V, mais 9V, mais l2V, mais l5V) 8 tensões. VLl-VL8 acendem por sua vez. Em qualquer marcha que não seja mais 3V, basta pressionar S2 uma vez, IC2 será limpo e redefinido e retornará à engrenagem de tensão mais baixa de mais 3V.
Seleção de componentes
Rl-Rl2 seleciona resistor de filme de metal de 1/4W ou resistor de filme de carbono para uso. RP seleciona resistores variáveis sólidos orgânicos para uso. Tanto Cl quanto C8 usam capacitores eletrolíticos de alumínio cuja tensão suportável é de 16V; C2-C6 e C9 usam capacitores monolíticos; C7 seleciona capacitores eletrolíticos de alumínio cuja tensão suportável é de 25V. VLl-VL8 seleciona o diodo emissor de luz de φ3mm para uso. UR usa 2A. Pilha de ponte retificadora de 5OV. ICl seleciona circuito integrado regulador de tensão de três terminais LM7812 ou CW7812; IC2 seleciona circuito integrado CD4093 Schmitt trigger; IC3 seleciona CD4017 ou MCl4107 contagem decimal/n circuito integrado distribuidor de carga permanente; IC4 e 1C5 selecionam o circuito integrado do interruptor eletrônico CD4066; IC6 seleciona o circuito integrado regulador de tensão ajustável de três terminais LM317 para uso. S0 seleciona uma chave de alimentação com 250V e uma carga de corrente de contato de 5A; S1 e S2 selecionam os botões de movimento e fechamento em miniatura.
