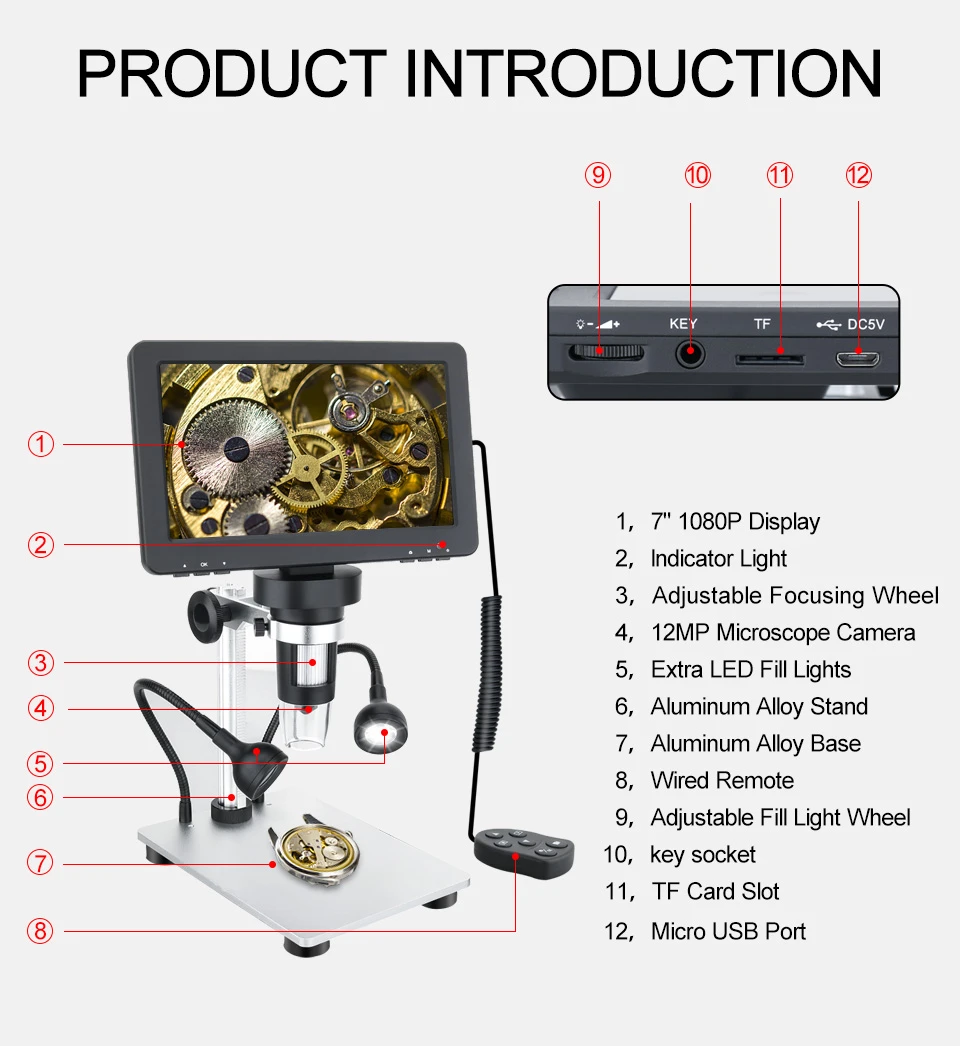

Componentes de um microscópio digital
O microscópio digital inclui três partes: sistema óptico, dispositivo mecânico e sistema de câmera digital (câmera do microscópio):
(1) Sistema óptico
1. ocular
É uma lente inserida na parte superior do tubo da ocular, que consiste em um grupo de lentes, que pode fazer com que a lente objetiva resolva e amplie a imagem do objeto várias vezes, como 10X, 15X, etc. campo de visão que pode ser visto, as oculares podem ser divididas em oculares comuns com um campo de visão menor e oculares de campo grande (ou oculares de grande angular) com um campo de visão maior. As oculares dos microscópios digitais de última geração também são equipadas com um mecanismo de ajuste de dioptria, para que o operador possa ajustar a dioptria dos olhos esquerdo e direito com facilidade e rapidez; Sempre foque claramente no plano focal da amostra; e, para evitar a remoção das oculares e reduzir a possibilidade de danos durante o transporte, as oculares podem ser travadas.
2. lente objetiva
Ele é instalado no orifício do conversor e também é composto por um conjunto de lentes, que podem ampliar claramente o objeto. A ampliação é gravada na lente objetiva, principalmente 10X, 40X, 50X, 100X e assim por diante. As objetivas de imersão líquida são frequentemente usadas em lentes objetivas de alta potência, ou seja, um líquido (como óleo de abeto) com um índice de refração de cerca de 1,5 é preenchido entre a superfície inferior da lente objetiva e a superfície superior da amostra, que pode melhorar significativamente a resolução da observação microscópica.
3. As fontes de luz incluem lâmpadas halógenas, lâmpadas de tungstênio, lâmpadas de mercúrio, lâmpadas fluorescentes, lâmpadas de iodetos metálicos, etc.
4. condensador
Incluindo condensador, diafragma de abertura. O condensador é composto por uma lente, que pode concentrar a luz transmitida, para que mais luz possa ser concentrada na parte observada. O batente de abertura controla a faixa de transmissão de luz do condensador para ajustar a intensidade da luz.
(2) Dispositivo mecânico
1. Estrutura O corpo principal de um microscópio digital, incluindo a base e os braços curvos.
2. tubo ocular
Localizado acima do quadro, ele é fixado ao quadro por uma ranhura circular em forma de cauda de andorinha e a ocular é inserida nele. De acordo com a existência de uma função de câmera, ela pode ser dividida em tubo binocular e tubo trinocular; de acordo com o método de ajuste da distância interpupilar, pode ser dividido em tipo de dobradiça e tipo de translação.
3. Bico
É um disco giratório com 3 a 5 orifícios, que são respectivamente equipados com lentes objetivas de baixa ou alta ampliação. A lente objetiva de ampliação diferente pode ser inserida no caminho da luz de trabalho girando o conversor da lente objetiva.
4. Palco
Trata-se de uma plataforma para colocação de lâminas de vidro, com um orifício de luz no centro. Há um porta-amostra elástico na platina para segurar as lâminas. Há uma alça móvel no canto inferior direito, para que a platina possa ser movida em ambas as direções XY.
5. Mecanismo de focagem
O mecanismo de focagem pode ser acionado pelo volante de focagem para fazer a platina se mover para cima e para baixo para ajuste grosseiro e ajuste fino, de modo que o objeto observado possa ser claramente focado e fotografado.
6. Mecanismo de ajuste do condensador O condensador é instalado nele, e o parafuso de ajuste pode fazer o condensador subir e descer para ajustar a intensidade da luz.
(3) Sistema de câmera digital ou câmera de microscópio
1. Câmera do microscópio: Geralmente, a câmera do microscópio CCD e a câmera do microscópio CMOS são comumente usadas. Novas câmeras sCMOS e câmeras EMCCD também são usadas. O CCD é um produto de alta qualidade com boa qualidade de imagem e reprodução de cores. As câmeras CMOS são econômicas e começam a substituir gradualmente a câmera do microscópio CCD.
2. capturador de quadros
3. software
4. Microcomputador
