Qual é a estrutura de uma caneta de teste? Quanta tensão uma caneta de medição pode medir
Qual é a estrutura de uma caneta de teste
Uma caneta de teste é uma das ferramentas essenciais para eletricistas, usada para medir se um condutor está energizado. É usado principalmente para verificar se os circuitos e equipamentos elétricos estão energizados. Aqui está uma introdução à estrutura de uma caneta de teste. Vamos dar uma olhada juntos!

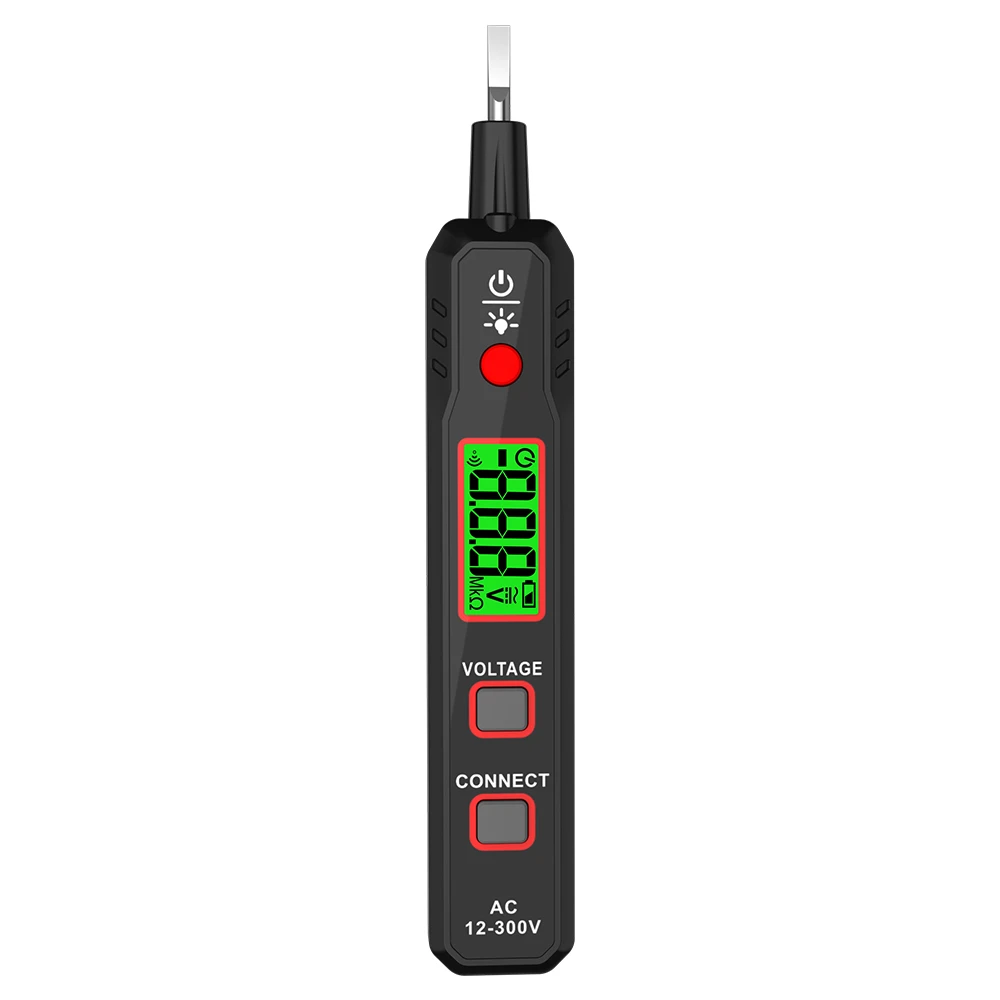

A estrutura de uma caneta de medição geralmente consiste em um eletrodo de contato, resistência, bolha de néon, mola e uma tampa metálica (eletrodo de contato manual). Para dispositivos digitais, também existem telas de exibição, luzes indicadoras, teclas de verificação de energia e tempo e teclas de teste de desligamento.
Além disso, existem muitos tipos de aparência para medir canetas elétricas, como aquelas que têm o formato de chaves de fenda, mas não podem ser usadas como chaves de fenda, não podem ser usadas para apertar parafusos ou desmontar parafusos. Existem também alguns novos tipos de canetas de medição, como as digitais, que podem não apenas observar se há eletricidade no fio, mas também medir o valor da tensão. Além disso, alguns amigos eletricistas usam canetas de medição do tipo indução, que são muito convenientes de usar. Existem muitos tipos de canetas de teste, o que aumenta a escolha dos eletricistas.
Quanta tensão uma caneta de medição pode medir
1. A faixa de tensão medida por uma caneta de teste normal está entre 60V e 500V. Quando está abaixo de 60 V, o tubo de néon da caneta de teste pode não emitir luz. Quando estiver acima de 500 V, uma caneta de teste normal não pode ser usada para medir, caso contrário pode causar choque elétrico pessoal.
2. Ao usar, é importante garantir que seus dedos estejam em contato com o porta-caneta de metal (estilo caneta) ou o parafuso de metal na parte superior da caneta de teste (estilo chave de fenda), para que a corrente flua através do objeto carregado. sendo testado e forma um circuito entre a caneta de teste e o corpo humano e o solo. Contanto que a tensão entre o corpo carregado testado e o solo exceda 60V, o tubo de néon acenderá. Ao observar, a luz de fundo da janela do tubo neon deve estar voltada para o operador.
