O que distingue uma fonte de alimentação chaveada de uma fonte de alimentação linear regulada?
A fonte de alimentação regulada linear muda e controla sua tensão e corrente de saída alterando o grau de condução do transistor. Na fonte de alimentação regulada linear, o transistor é equivalente a um resistor variável, que é conectado em série no circuito da fonte de alimentação. Como o varistor flui com a mesma corrente que a carga, ele dissipa muita energia e aquece, resultando em baixa eficiência de conversão de tensão. Uma característica comum das fontes de alimentação reguladas linearmente é que seu tubo de ajuste do dispositivo de potência funciona na região linear e a saída é estabilizada ajustando a queda de tensão entre os eletrodos do tubo. Devido à grande perda estática do tubo de ajuste, é necessário instalar um radiador grande para dissipar o calor. Como o transformador da fonte de alimentação linear funciona na frequência de energia (50 Hz), a qualidade é relativamente grande.
As fontes de alimentação lineares reguladas são frequentemente usadas em aplicações de baixa tensão, como LDOs que precisam atender a uma determinada diferença de tensão. A taxa de ajuste da tensão de saída e a ondulação são relativamente boas, a eficiência é relativamente baixa, os componentes periféricos necessários são relativamente pequenos e o custo é baixo. O circuito é relativamente simples.

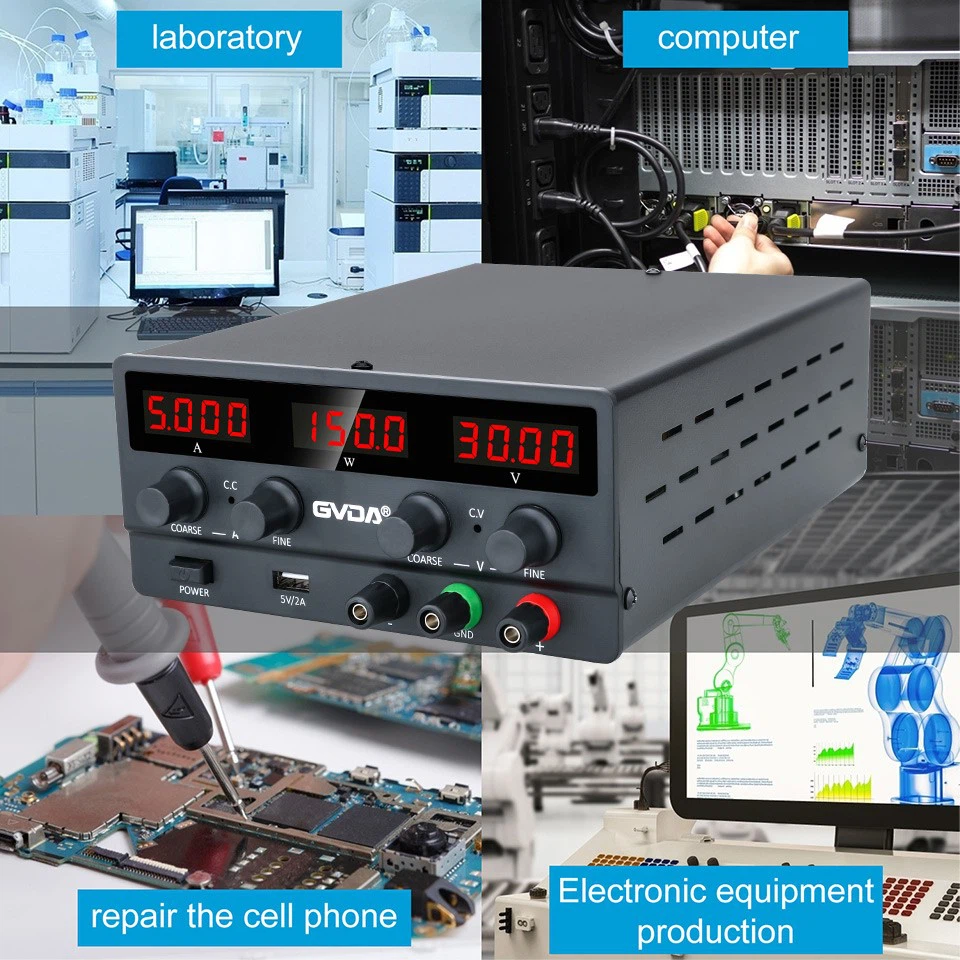

As vantagens da fonte de alimentação linear regulada são alta estabilidade, pequena ondulação, alta confiabilidade e é fácil fazer uma fonte de alimentação continuamente ajustável de saída multicanal. A desvantagem é que é volumoso, pesado e relativamente ineficiente. Existem muitos tipos deste tipo de fonte de alimentação regulada, que pode ser dividida em fonte de alimentação regulada, fonte de alimentação de corrente regulada e fonte de alimentação de tensão e corrente regulada (biestável) integrando tensão regulada e corrente regulada em termos de propriedades de saída. Do ponto de vista do valor de saída, pode ser dividido em fonte de alimentação de saída fixa, tipo de ajuste de chave de banda e tipo de potenciômetro continuamente ajustável. A partir da indicação de saída, ela pode ser dividida em tipo de indicação de ponteiro e tipo de exibição digital.
A fonte de alimentação comutada é adequada para toda a faixa de tensão, não requer uma queda de tensão e pode usar diferentes topologias de circuito para atingir diferentes requisitos de saída. A taxa de ajuste e a ondulação de saída não são tão boas quanto a fonte de alimentação linear e a eficiência é alta. Muitos componentes periféricos são necessários e o custo é alto. O circuito é relativamente complexo. Os tipos de circuito de fonte de alimentação DC de comutação incluem principalmente flyback single-ended, single-ended forward, meia-ponte, push-pull e full-bridge. A diferença fundamental entre ela e a fonte de alimentação regulada linearmente é que o transformador no circuito não funciona na frequência de energia, mas funciona em dezenas de quilohertz a vários megahertz. A válvula de potência não trabalha na região linear, mas sim na região de saturação e corte, ou seja, trabalha no estado chaveado; a fonte de alimentação CC comutada recebe esse nome.
A maior diferença entre uma fonte de alimentação regulada linear e uma fonte de alimentação comutada é que as válvulas (tanto bipolar quanto MOSFET) na fonte de alimentação regulada linear funcionam em um estado linear, enquanto as válvulas em uma fonte de alimentação comutada funcionam em um estado de comutação. A fonte de alimentação regulada linear e a fonte de alimentação comutada também recebem esse nome.
