Uso do testador de resistência ao isolamento e multímetro
O medidor de resistência ao isolamento, comumente conhecido como megohmímetro, ou medidor de agitação, medidor de alta resistência, testador de resistência ao isolamento, etc. O medidor de resistência ao isolamento é um instrumento de detecção amplamente utilizado para resistência ao isolamento em sites de energia e equipamentos elétricos. As propriedades de isolamento dos produtos elétricas são refletidas através da resistência ao isolamento.
1. Por que precisamos de testes de resistência ao isolamento?
Um sistema elétrico é como um sistema de tubulação, a tensão é como a pressão do líquido, a corrente é como a taxa de fluxo de líquido e o isolamento elétrico é como paredes de tubo. O isolamento impede o vazamento eletrônico dos condutores - a magnitude de seu efeito é representada pela resistência ao isolamento. Um sistema efetivo de resistência ao isolamento tem um alto valor de resistência, geralmente maior que alguns megaohms (M ώ). Sistemas de isolamento ruim têm menor resistência ao isolamento.
Para detectar vazamentos no sistema de tubulação, é necessário aplicar pressão. Devido à alta pressão da água, é mais fácil detectar vazamentos, portanto, não é possível desligar a água da torneira para verificar se há vazamentos. No entanto, a água da torneira disponível pode ser restrita para que muita água não seja pulverizada quando grandes vazamentos são detectados. Um teste ideal seria fornecer uma quantidade limitada de água sob pressão alta (mas não particularmente alta). É exatamente isso que um testador de isolamento elétrico precisa fazer.
O testador de isolamento (Megohmmeter) aplica uma tensão de corrente direta ao sistema de isolamento e mede a corrente resultante. Isso permite o cálculo e a exibição do valor de resistência ao isolamento (o grau em que o isolamento limita a corrente no fio ou evita o vazamento da corrente).

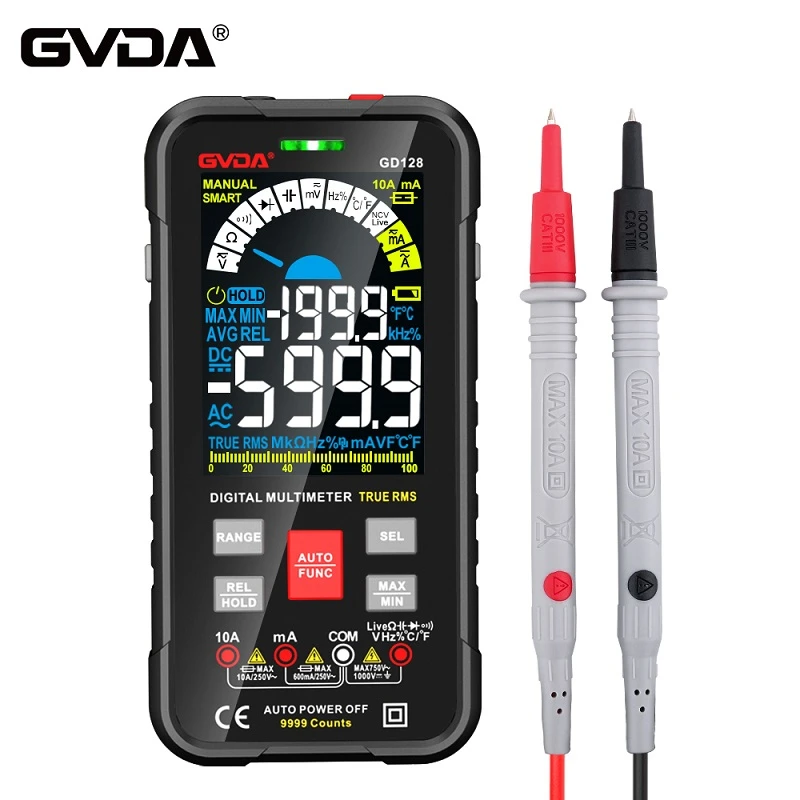

1. Instruções para usar um multímetro
1) A seleção de botões terminais (ou soquetes) deve estar correta
A sonda vermelha de conexão deve ser conectada ao terminal vermelho (ou ao soquete marcado com um sinal "+"), e o fio de conexão da sonda preto deve ser conectado ao terminal preto (ou ao soquete marcado com um sinal "-"). Alguns multímetros estão equipados com terminais de medição de AC/CC 2500 volts e, quando em uso, a haste de teste preta ainda deve ser conectada ao terminal preto (ou ao soquete marcado com um sinal "-"), enquanto a haste de teste vermelha deve ser conectada ao terminal de 2500 volt (ou a soquete marcada com um sinal de A "-").
2) A seleção da posição do interruptor deve estar correta
Gire a chave de conversão para a posição desejada de acordo com o objeto de medição. Se a corrente de medição, a chave de conversão deve ser girada para a faixa de corrente correspondente e a tensão medida deve ser girada para a faixa de tensão correspondente. Alguns multímetros têm dois interruptores de alternância no painel, um para selecionar o tipo de medição e o outro para selecionar o intervalo de medição. Ao usar, o tipo de medição deve ser selecionado primeiro e, em seguida, a faixa de medição deve ser escolhida.
3) A seleção de intervalo deve ser apropriada
De acordo com o intervalo aproximado que está sendo medido, gire a chave de conversão para o intervalo apropriado para esse tipo. Ao medir a tensão ou corrente, é recomendável manter o ponteiro dentro da faixa de metade a dois terços da faixa de medição para leituras mais precisas.
4) Leia corretamente
Existem muitas escalas no mostrador de um multímetro, que são adequadas para diferentes objetos medidos. Portanto, ao medir, durante a leitura da escala correspondente, também deve ser prestada atenção à coordenação entre a leitura da escala e o alcance do alcance para evitar erros.
