Três componentes compõem a estrutura do medidor de pH.
Um medidor de pH consiste em três partes:
1. Um eletrodo de referência;
2. Um eletrodo de vidro cujo potencial depende do pH da solução circundante;
3. Um galvanômetro capaz de medir pequenas diferenças de potencial em um circuito de grande resistência.
A seguir estão as principais funções de cada componente:
1. A função básica do eletrodo de referência é manter um potencial constante como um controle para medir vários potenciais de desvio. O eletrodo de prata-óxido de prata é atualmente o eletrodo de referência mais utilizado em pH.
2. A função do eletrodo de vidro é estabelecer uma diferença de potencial que responda a mudanças na atividade do íon hidrogênio da solução sendo medida. Coloque o eletrodo sensível ao pH e o eletrodo de referência na mesma solução para formar uma bateria primária, e o potencial da bateria é a soma algébrica do potencial do eletrodo de vidro e do eletrodo de referência. E bateria=E referência E vidro, se a temperatura for constante, o potencial desta bateria muda com o pH da solução a ser medida, sendo difícil medir o potencial gerado pela bateria em um medidor de pH porque a força eletromotriz é muito pequena e a impedância do circuito é novamente muito grande 1-100MΩ; portanto, o sinal deve ser amplificado o suficiente para acionar um milivoltímetro ou miliamperímetro padrão.

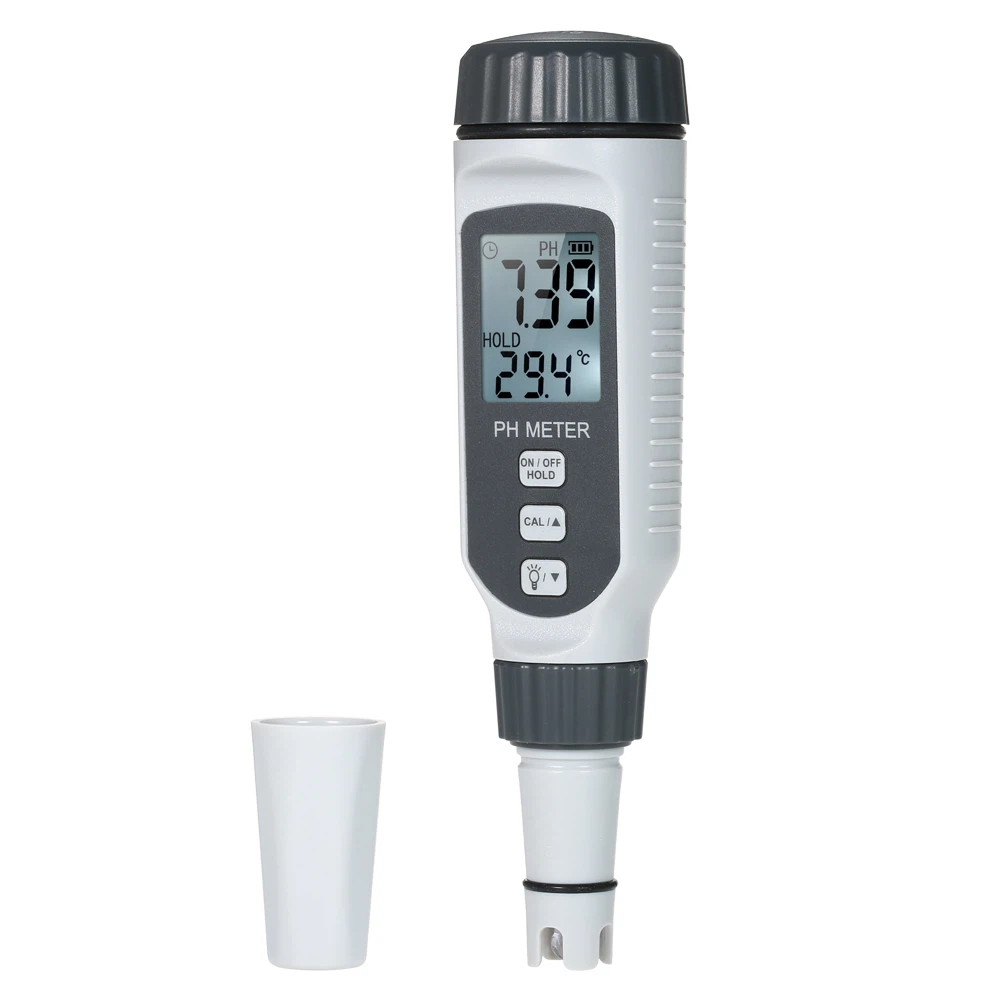

3. A função do amperímetro é amplificar várias vezes o potencial da bateria primária. O sinal amplificado é exibido pelo amperímetro. O grau de deflexão do ponteiro do amperímetro indica a força do sinal que ele empurra. Para as necessidades de uso, o mostrador do amperímetro de pH é gravado com o valor de pH correspondente; enquanto o medidor de pH digital exibe diretamente o valor de pH digitalmente.
