Compartilhamento de conhecimento de medição de espessura - medição de espessura de revestimento

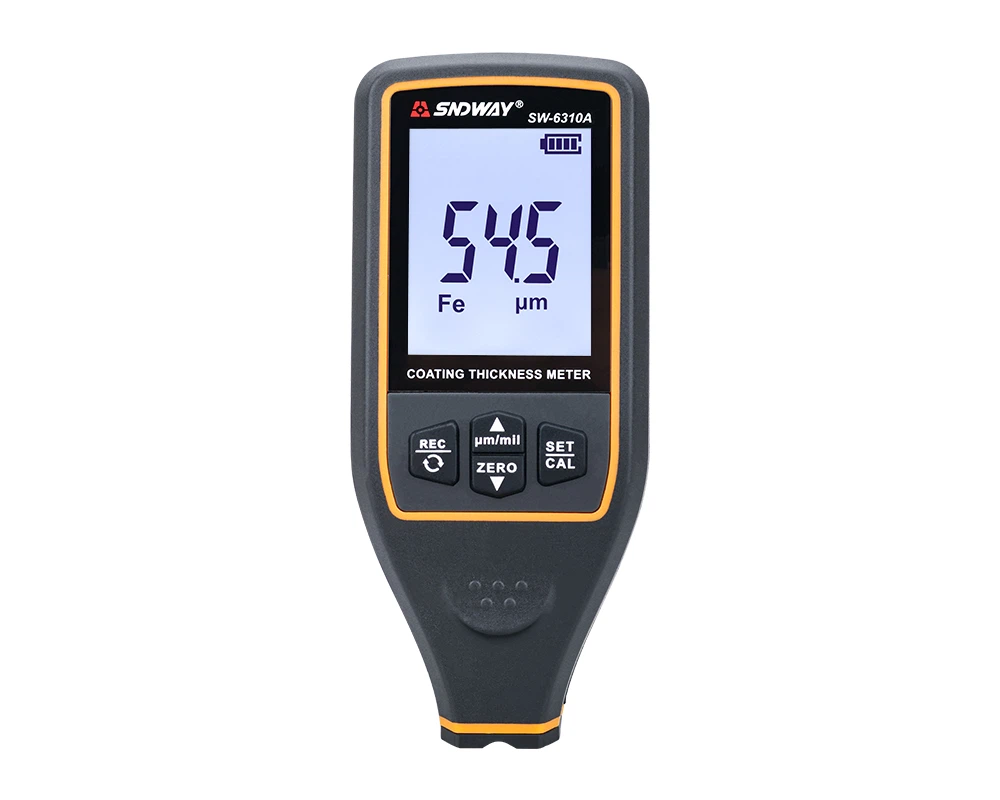

Ele pode medir de forma não destrutiva a espessura de revestimentos não magnéticos (como alumínio, cromo, cobre, esmalte, borracha, tinta, etc.) em substratos de metal magnético (como aço, ferro, liga e aço magnético duro, etc. ) e substratos de metal não magnético (como cobre, alumínio, zinco, estanho, etc.) espessura de revestimentos não condutores (por exemplo, esmalte, borracha, tinta, plástico, etc.). O medidor de espessura de revestimento tem as características de pequeno erro de medição, alta confiabilidade, boa estabilidade e fácil operação. É um instrumento de teste para controlar e garantir a qualidade do produto. campo de detecção.
Princípio de medição por indução magnética
Ao usar o princípio da indução magnética, a espessura do revestimento é medida pelo tamanho do fluxo magnético que flui para a matriz ferromagnética da sonda através do revestimento não ferromagnético. O tamanho da magnetorresistência correspondente também pode ser medido para expressar a espessura do revestimento. Quanto mais espesso o revestimento, maior a magnetorresistência e menor o fluxo magnético. O medidor de espessura usando o princípio da indução magnética pode, em princípio, ter a espessura do revestimento condutor não magnético no substrato condutor magnético. Geralmente, a permeabilidade magnética do substrato deve estar acima de 500. Se o material de revestimento também for magnético, a diferença de permeabilidade do material de base deve ser grande o suficiente (por exemplo, revestimento de níquel em aço). Quando a sonda com a bobina no núcleo macio é colocada na amostra a ser testada, o instrumento emite automaticamente a corrente de teste ou o sinal de teste. Os primeiros produtos usavam um medidor do tipo ponteiro para medir a magnitude da força eletromotriz induzida, e o instrumento amplificava o sinal e então indicava a espessura do revestimento. Nos últimos anos, o projeto do circuito introduziu novas tecnologias, como estabilização de frequência, bloqueio de fase, compensação de temperatura, etc., e usa magnetorresistência para modular o sinal de medição. O circuito integrado projetado também é usado e o microcomputador é introduzido, de modo que a precisão e a reprodutibilidade da medição foram bastante aprimoradas (quase uma ordem de grandeza). O moderno medidor de espessura por indução magnética tem uma resolução de 0,1um, um erro admissível de 1% e uma faixa de 10 mm.
O medidor de espessura de princípio magnético pode ser usado para medir a camada de tinta na superfície do aço, a camada protetora de porcelana e esmalte, o revestimento de plástico e borracha, a camada de galvanoplastia de vários metais não ferrosos, incluindo níquel-cromo, e os vários revestimentos anticorrosivos de indústrias químicas e petrolíferas. .
O princípio da medição de correntes parasitas
O sinal CA de alta frequência gera um campo eletromagnético na bobina da sonda e, quando a sonda está próxima do condutor, correntes parasitas são formadas nela. Quanto mais próxima a sonda estiver do substrato condutivo, maior será a corrente parasita e maior será a impedância de reflexão. Essa ação de feedback caracteriza a distância entre a sonda e o substrato condutivo, ou seja, a espessura do revestimento não condutivo no substrato condutivo. Como essas sondas são projetadas para medir a espessura de revestimentos em substratos de metal não ferromagnético, elas são frequentemente chamadas de sondas não magnéticas. Sondas não magnéticas usam materiais de alta frequência como núcleos de bobina, como ligas de platina-níquel ou outros materiais novos. Comparado com o princípio da indução magnética, a principal diferença é que a sonda é diferente, a frequência do sinal é diferente e o tamanho e a relação de escala do sinal são diferentes. Assim como o medidor de espessura por indução magnética, o medidor de espessura por corrente parasita também atinge uma alta resolução de 0,1um, um erro admissível de 1 por cento e uma faixa de 10 mm.
O medidor de espessura usando o princípio de corrente parasita pode medir revestimentos não condutores em todos os condutores, em princípio, como tinta na superfície de aeronaves aeroespaciais, veículos, eletrodomésticos, portas e janelas de liga de alumínio e outros produtos de alumínio, revestimentos plásticos e película anodizada . O material de revestimento tem uma certa condutividade, que também pode ser medida por calibração, mas a proporção da condutividade dos dois deve ser pelo menos 3-5 vezes diferente (como cromagem em cobre). Embora a matriz de aço também seja um condutor elétrico, é mais adequado usar o princípio magnético para tais tarefas.
Método de solução de problemas
As falhas do medidor de espessura de revestimento para testes não destrutivos incluem principalmente valor de exibição instável, grande erro e nenhum valor de exibição. As razões para essas falhas são do próprio instrumento, da peça de trabalho a ser medida e da influência do ambiente natural.
O seguinte descreve como solucionar essas falhas.
O valor de exibição é instável
A razão para a exibição instável do medidor de espessura do revestimento é principalmente da particularidade do material e da estrutura da própria peça de trabalho, como se a própria peça de trabalho é um material magneticamente condutor. Se for um material magneticamente condutor, devemos escolher um medidor de espessura de revestimento magnético. , Se a peça de trabalho for um condutor, temos que escolher um medidor de espessura de revestimento de corrente parasita, e a rugosidade da superfície e os anexos da peça de trabalho também são as razões pelas quais o instrumento não mostra temperatura. A rugosidade da superfície da peça de trabalho é muito grande e os acessórios de superfície são muito grandes. muitos. O ponto principal da solução de problemas é suavizar a peça de trabalho com rugosidade relativamente grande e remover os acessórios e, em seguida, escolher um medidor de espessura de revestimento adequado.
Há muitos erros nos resultados da medição
As razões para o grande erro de medição do medidor de espessura de revestimento foram apresentadas de forma muito clara em artigos anteriores. Aqui, apresentamos brevemente as principais razões para o grande erro de medição: a magnetização do metal base, a espessura do metal base é muito pequena, os efeitos da borda, a curvatura da peça de trabalho é muito pequena, a rugosidade da superfície é muito grande, a sonda de interferência do campo magnético método de colocação, etc., novos amigos podem consultar o artigo do instrumento para se familiarizar com ele, não vamos apresentá-los um por um.
Não exibir números
A razão mais simples pela qual o medidor de espessura de revestimento não exibe números é verificar se a bateria está totalmente carregada e, se a bateria estiver totalmente carregada, se for constatado que a medição ainda não exibe o valor.
