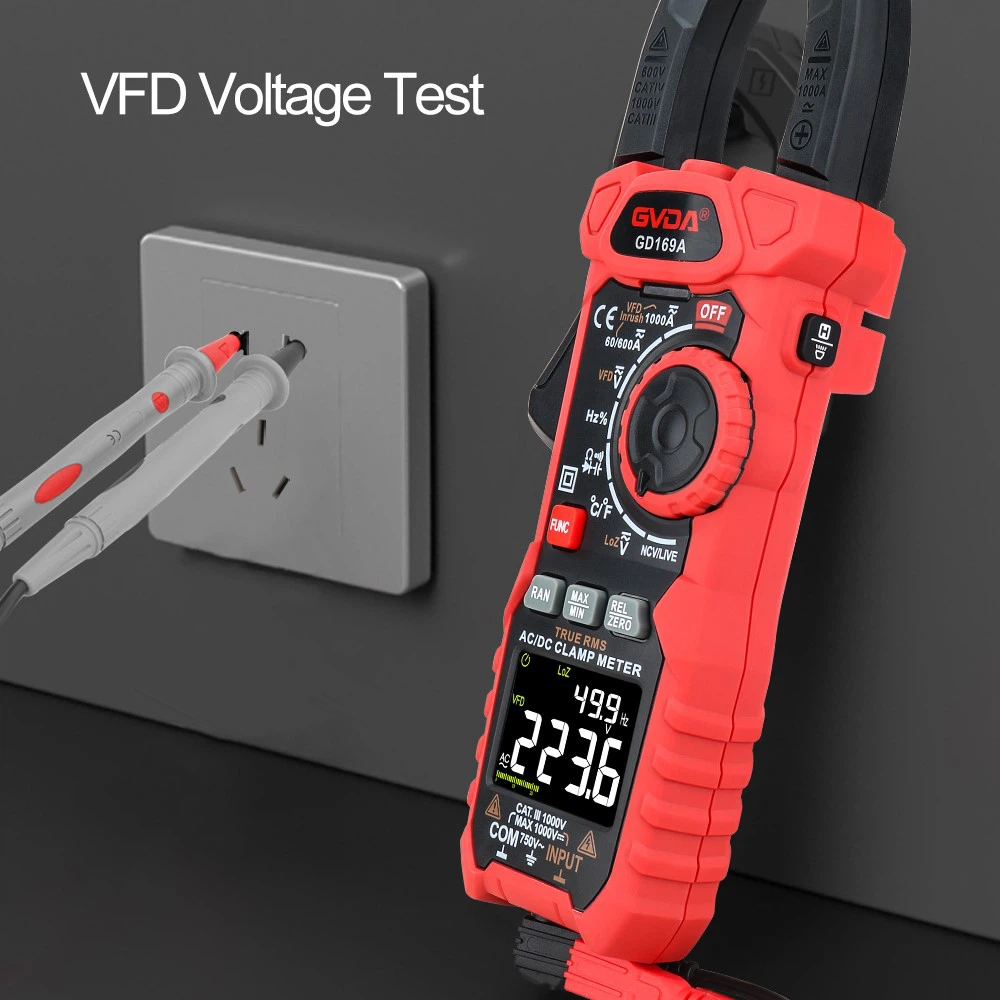

O princípio de funcionamento dos alicate amperímetros
1. Estrutura do amperímetro de pinça magnetoelétrica
O medidor de corrente de pinça magnetoelétrica consiste principalmente em um transformador de corrente especial, um medidor de corrente magnetoelétrica retificado e componentes internos
Composição de linhas, etc. Os modelos comumente utilizados são T301 e T302. O alicate amperímetro T301 pode medir apenas corrente CA, enquanto o T302 pode medir corrente e tensão CA. Existem também amperímetros de bolso para CA e CC, como MG20, MG26, MG36 e outros modelos. A aparência do relógio em formato de pinça T301 é mostrada na Figura 1. Sua precisão é de nível 2,5, com faixas de corrente de 10 A, 50 A, 250 A e 1000 A.
2. Princípio de funcionamento do alicate amperímetro
O princípio de funcionamento de um alicate amperímetro é baseado no princípio de funcionamento de um transformador de corrente. Quando a chave do alicate amperímetro é apertada, o núcleo de ferro do transformador de corrente pode ser aberto e o fio da corrente medida entra na braçadeira como o enrolamento primário do transformador de corrente. Quando o núcleo de ferro da chave é afrouxado e fechado, uma corrente induzida é gerada no enrolamento secundário de acordo com o princípio do transformador, fazendo com que o ponteiro do amperímetro se desvie e indique o valor da corrente medida.
É importante notar que, como seu princípio é baseado no princípio de um transformador, o fato de o núcleo de ferro estar bem fechado e de haver uma grande quantidade de magnetismo residual tem um impacto significativo nos resultados da medição. Ao medir pequenas correntes, aumentará o erro de medição. Neste ponto, o fio testado pode ser enrolado mais algumas vezes no núcleo de ferro para alterar a relação de corrente do transformador e aumentar a faixa de corrente. Neste ponto, a corrente medida Ix deve ser:
