Características do produto e princípios da fonte de alimentação de comutação de alta frequência

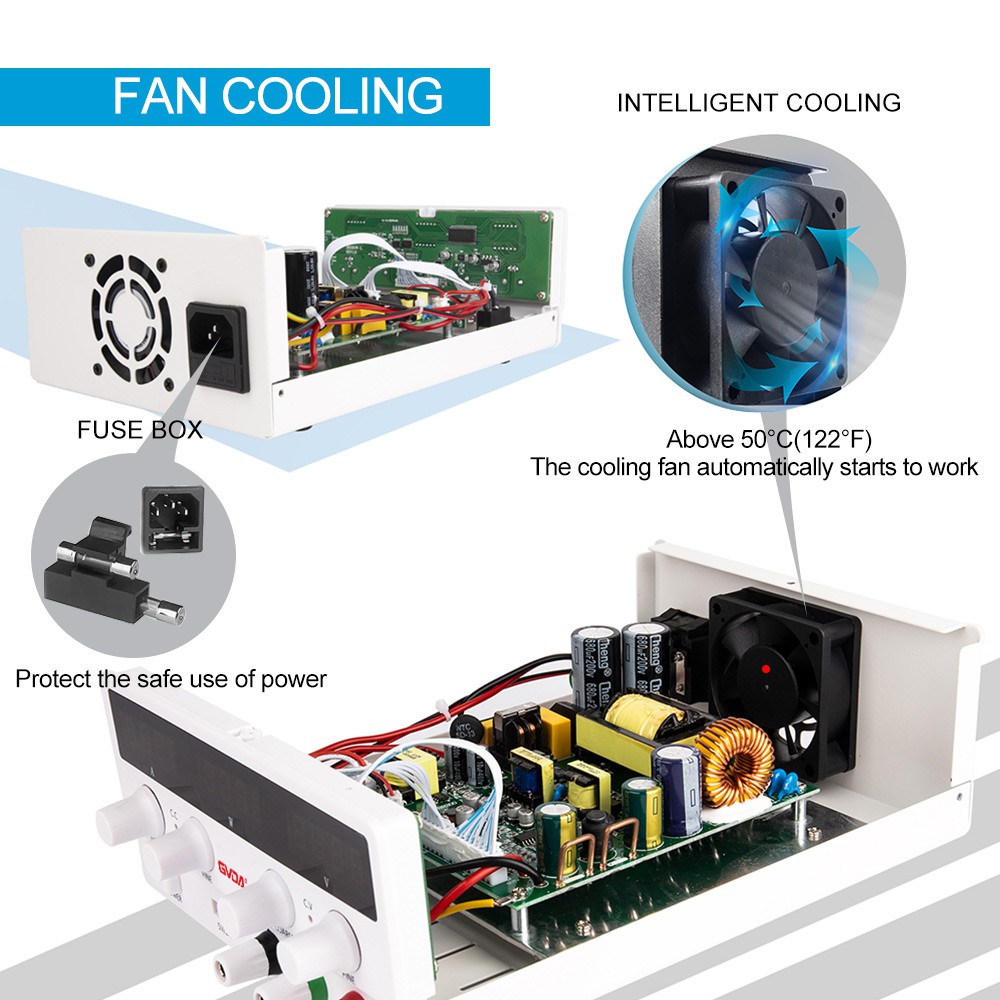

Este produto adota componentes de marcas famosas importadas e tecnologia internacional avançada de conversor inversor de ponte completa para tornar o processamento preciso, o que torna o desempenho de toda a máquina estável e a qualidade mais confiável. 2 Toda a máquina tem sobretensão, sobrecorrente, sobretemperatura, curto-circuito, falta de função de alarme de proteção automática de fase e função de partida suave. Também pode ser equipado com controle de tempo e interface de computador. 3. A forma de onda de saída DC é uma onda quadrada de alta frequência com um coeficiente de ondulação menor ou igual a 1 por cento, que pode aumentar o número de chapeamento, rejeitar a passivação, aumentar o brilho da superfície do revestimento e o grau de perfuração do núcleo de o canto escuro da peça de chapeamento. Também pode reduzir a perda de matérias-primas e atender a vários requisitos especiais da indústria de galvanoplastia. A série 4SFG adota um design refrigerado a ar e é fácil de instalar. E equipado com dispositivo de controle remoto, fácil de operar. A máquina pode ser ligada e desligada com carga, reduzindo os incômodos procedimentos de ajuste. 5. De tamanho pequeno e peso leve, toda a máquina é feita com tecnologia anticorrosiva completa, que aumenta a capacidade anticorrosiva do produto e prolonga a vida útil. 6 Alta eficiência, economia de energia, eficiência de trabalho acima de 90 [por cento], qualquer relação tensão-corrente é sempre linearmente combinada. A perda do regulador de tensão e do transformador principal do retificador tradicional é omitida, a economia de energia é superior a 35% e o custo de galvanoplastia é bastante reduzido. Na verdade, é a escolha mais racional para a indústria de tratamento de superfície.
Princípio da fonte de alimentação de comutação de alta frequência
o circuito principal
Todo o processo de entrada na rede CA e saída em CC inclui: 1. Filtro de entrada: tem como função filtrar a sujeira existente na rede, e ao mesmo tempo evitar que a sujeira gerada pela máquina retorne à rede pública. 2. Retificação e filtragem: a grade AC é diretamente retificada em uma DC mais suave para o próximo estágio de transformação. 3. Inversão: Converta a corrente contínua retificada em corrente alternada de alta frequência, que é a parte principal da alta frequência. Quanto maior a frequência, menor a relação entre volume, peso e potência de saída. 4. Retificação e filtragem de saída: De acordo com os requisitos de carga, forneça uma fonte de alimentação DC estável e confiável.
Circuito de controle
Por um lado, as amostras são retiradas do terminal de saída, comparadas com o padrão definido e, em seguida, o inversor é controlado para alterar sua frequência ou largura de pulso para obter uma saída estável; O circuito de controle executa várias medidas de proteção em toda a máquina.
circuito de detecção
Além de fornecer vários parâmetros no circuito de proteção em operação, também fornece várias informações do instrumento de exibição.
Poder auxiliar
Fornece energia para diferentes requisitos de todos os circuitos individuais. O princípio do controle do interruptor e estabilização da tensão O interruptor K é repetidamente ligado e desligado em um determinado intervalo de tempo. Quando a chave K é ligada, a potência de entrada E é fornecida à carga RL através da chave K e do circuito do filtro. Durante todo o período de ligação, a potência E fornece energia à carga; quando o interruptor K é desligado, a fonte de alimentação de entrada E interrompe o fornecimento de energia. Pode-se observar que a energia fornecida pela fonte de alimentação de entrada para a carga é intermitente. Para fornecer energia contínua à carga, a fonte de alimentação regulada chaveada deve possuir um conjunto de dispositivos de armazenamento de energia. Quando o interruptor é ligado, uma parte da energia é armazenada. Solte para a carga quando desconectado. Na figura, o circuito composto pelo indutor L, capacitor C2 e diodo D tem essa função. A indutância L é usada para armazenar energia. Ao desligar a chave, a energia armazenada na indutância L é liberada para a carga através do diodo D, de forma que a carga possa obter energia contínua e estável. Como o diodo D torna a corrente de carga contínua, ele é chamado de roda livre. diodo. A tensão média EAB entre AB pode ser expressa pela seguinte fórmula: EAB=TON/T*E Na fórmula, TON é o tempo em que o interruptor é ligado a cada vez e T é o ciclo de trabalho do liga e desliga (ou seja, a soma do tempo de ativação TON e a soma dos tempos de desativação TOFF). Pode-se ver pela fórmula que o valor médio da tensão entre A e B também mudará alterando a relação entre o tempo de ativação do interruptor e o ciclo de trabalho. Portanto, ajustar automaticamente a relação de TON e T com a mudança da carga e a tensão da fonte de alimentação de entrada pode fazer com que a tensão de saída V0 permaneça a mesma. Alterar o TON no tempo e a taxa de ciclo de trabalho significa alterar o ciclo de trabalho do pulso. Este método é chamado de "controle de proporção de tempo"
