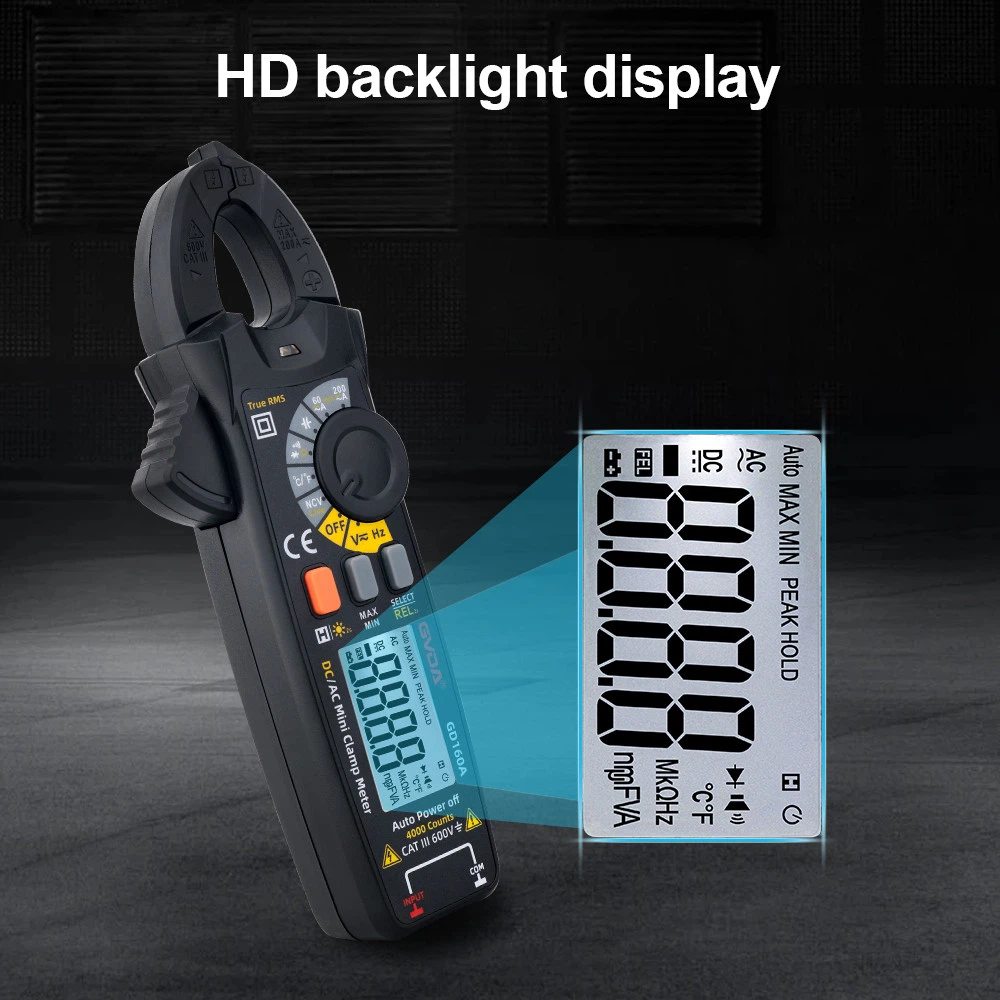

A estrutura, princípio e princípio de funcionamento dos relógios de fixação
O princípio de funcionamento de um relógio com pinça é o mesmo de um transformador. A bobina primária é um fio que passa por um núcleo de ferro tipo pinça, que equivale à bobina primária de um transformador de 1-espiras. Este é um transformador elevador. A bobina secundária e o amperímetro usados para medição formam o circuito secundário. Quando há corrente alternada passando pelo fio, é o campo magnético alternado gerado por esta bobina, que induz corrente no circuito secundário. A magnitude da corrente é proporcional à proporção da corrente primária, que equivale à razão inversa do número de voltas nas bobinas primária e secundária. Um amperímetro tipo pinça é usado para medir grandes correntes. Se a corrente não for grande o suficiente, o número de voltas de um fio que passa pelo amperímetro tipo pinça pode ser aumentado e a corrente medida pode ser dividida pelo número de voltas.
O enrolamento secundário do transformador de corrente através do núcleo do amperímetro é enrolado em torno do núcleo de ferro e conectado ao amperímetro CA. Seu enrolamento primário é o fio medido que passa pelo centro do transformador. O botão é na verdade uma chave de seleção de faixa, e a função da chave é abrir e fechar a parte móvel do núcleo do transformador passante, de modo a prendê-lo no fio medido.
Ao medir a corrente, pressione a chave inglesa, abra o alicate e coloque o fio condutor da corrente medida no meio do transformador de corrente tipo passante. Quando há corrente alternada passando pelo fio medido, o fluxo magnético da corrente alternada induz uma corrente no enrolamento secundário do transformador. Essa corrente passa pela bobina do amperímetro eletromagnético, fazendo com que o ponteiro se desvie e indique o valor da corrente medida na escala do mostrador.
O método de uso é o seguinte:
1. Antes de usar, leia atentamente o manual de instruções para determinar se é para uso duplo AC ou AC/DC;
2. A tensão do circuito testado não deve ultrapassar o valor indicado na pinça amperimétrica, caso contrário poderá causar acidentes de aterramento ou risco de choque elétrico;
3. Apenas uma fase da corrente pode ser medida por vez, e o fio medido deve ser colocado no centro da janela do grampo. Não é permitido fixar todos os fios multifásicos na janela para medição;
4. Antes de medir com um alicate amperímetro, a magnitude da corrente medida deve ser estimada antes de decidir qual faixa usar. Se for impossível estimar, você pode primeiro usar o intervalo máximo e depois ajustá-lo adequadamente para obter uma leitura precisa. Não use faixa de corrente baixa para medir corrente alta para evitar danos ao instrumento;
5. Ao medir, as mandíbulas devem estar bem fechadas. Se houver algum ruído após o fechamento, as mandíbulas podem ser abertas e reiniciadas uma vez. Se o ruído não puder ser eliminado, as superfícies de junta no circuito magnético deverão ser verificadas quanto à suavidade. Se houver poeira, deve-se limpá-la;
6. Devido à baixa precisão do próprio alicate amperímetro, o seguinte método pode ser usado para medir pequenas correntes: primeiro, enrole os fios do circuito testado algumas vezes e, em seguida, coloque-os na pinça do alicate amperímetro para medição . Neste ponto, o valor atual indicado pelo alicate amperímetro não é o valor real que está sendo medido. A corrente real deve ser a leitura do alicate amperímetro dividida pelo número de voltas em que o fio é enrolado;
7. Não opere com eletricidade durante a manutenção para evitar choque elétrico.
