A principal função e princípio de funcionamento do alicate amperímetro

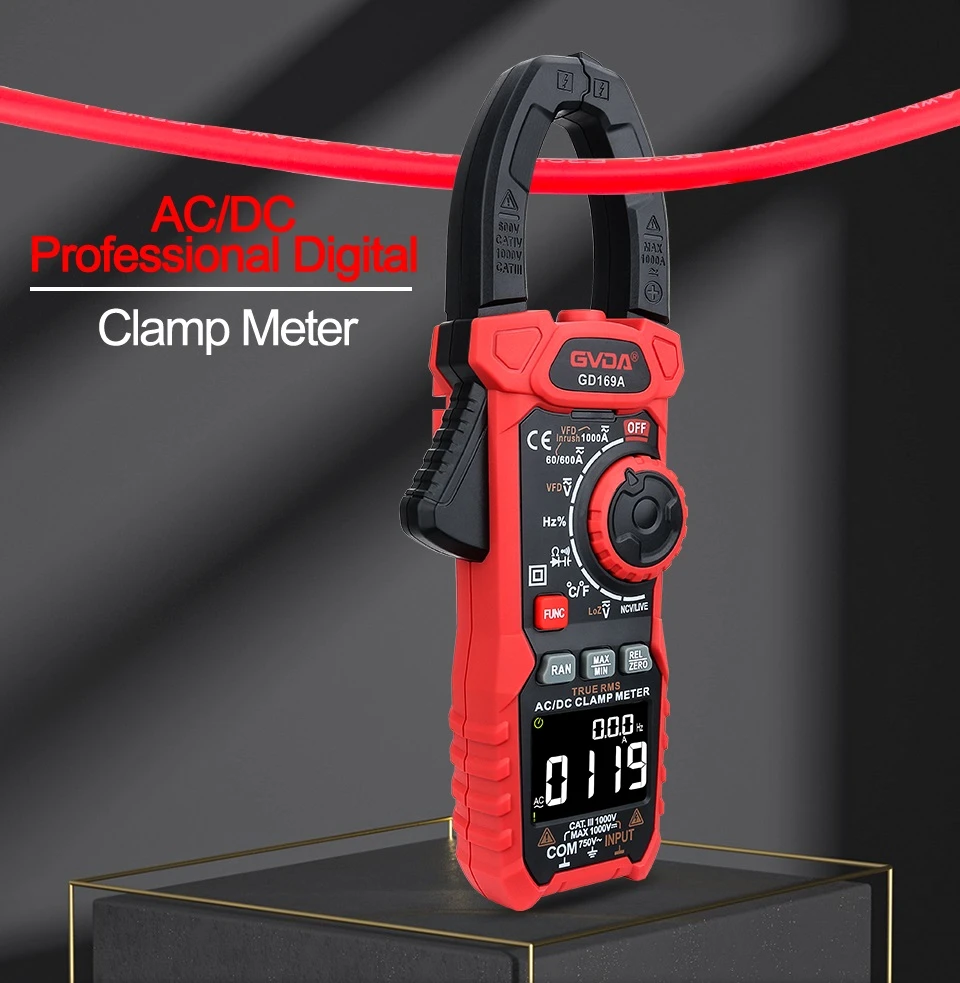

A característica mais proeminente do alicate amperímetro é o paquímetro que pode ser aberto na frente. Ele pode ser facilmente preso ao fio para medir a corrente no loop, de modo que não haja necessidade de destruir ou modificar o circuito original e pode medir uma grande corrente. O multímetro também possui uma função de medição de corrente, então qual é a diferença entre ele e um alicate amperímetro? Em primeiro lugar, vamos entender o princípio e a diferença entre o multímetro e o alicate amperímetro.
Como um multímetro mede a corrente
Quando o multímetro mede corrente, é necessário desconectar o circuito em teste e conectar o multímetro em série para medir a corrente. Pode ser visto no circuito de detecção de corrente dentro do multímetro que a engrenagem atual é na verdade um resistor com um valor de resistência muito pequeno dentro do multímetro. Quando a corrente passar por esse resistor, uma queda de tensão será gerada nele, pois o valor da resistência é determinado. , desde que a tensão no resistor seja medida, a corrente através do resistor pode ser calculada de acordo com a fórmula, porque o resistor está conectado em série no loop, então a corrente que flui através dele é a corrente do loop em teste .
Portanto, o circuito de medição de corrente no multímetro inclui muitos circuitos de medição de corrente no instrumento, que são medidos convertendo a corrente em tensão por meio de resistência shunt. Também existem requisitos para a seleção do valor de resistência deste resistor. Se o valor da resistência for muito grande, a queda de tensão gerada quando a corrente passar pelo resistor será grande. Por um lado, mais tensão será dividida, o que afetará o funcionamento normal da carga de medição. Por um lado, quanto maior for o valor da resistência, maior será o consumo de energia gerado nela na mesma corrente, o que fará com que a resistência aqueça. Portanto, considerando essas duas questões, quanto menor o valor da resistência, melhor.
Mas o valor da resistência não deve ser muito pequeno. Se a resistência for muito pequena, a queda de tensão gerada quando a corrente fluir será menor, então existem certos requisitos para o circuito de medição subsequente, porque a tensão muito baixa precisa ser amplificada antes que possa ser detectada pelo circuito.
Desvantagens de medir a corrente com um multímetro
Pode ser visto pelo método e princípio do método de detecção de corrente do multímetro que o multímetro precisa ser conectado em série com o circuito em teste ao medir a corrente, o que não é adequado em alguns circuitos que não podem ser desligados e medidos . Outro ponto é a faixa de medição atual do multímetro, geralmente A faixa máxima de medição da corrente do multímetro é geralmente 10A ou 20A e, para evitar que o resistor interno do sensor de corrente aqueça, o multímetro não pode medir grandes correntes por muito tempo. Para a medição de grandes correntes, o multímetro geral não é fácil de alcançar.
O princípio da corrente de medição do alicate amperímetro
O princípio de funcionamento do alicate amperímetro para medir a corrente é basicamente o mesmo que o princípio da multicaneta para medir a corrente. A diferença é que o alicate amperímetro não detecta diretamente a tensão na resistência shunt, mas usa um transformador de corrente. O transformador é na verdade uma aplicação do transformador, que pode transformar a corrente de acordo com uma certa proporção. Depois que o transformador de corrente é conectado à carga, seu primário é equivalente a uma volta, e o secundário é o número de voltas dentro do alicate amperímetro, o que reduz a corrente em uma certa proporção, então o transformador de corrente é equivalente a um passo- transformador, o circuito dentro do alicate amperímetro pode calcular a corrente medida detectando a tensão no lado secundário do transformador.
Portanto, em comparação com o multímetro, o alicate amperímetro não precisa alterar o circuito ao medir a corrente e pode medir a corrente maior, como a corrente da carga indutiva, como o motor. No entanto, como o alicate amperímetro usa um transformador de corrente interno, de acordo com o princípio de funcionamento do transformador, ele não pode passar corrente contínua. Então, o alicate amperímetro é realmente incapaz de medir a corrente CC? Na verdade, o alicate amperímetro pode medir corrente contínua, mas não usa um transformador de corrente.
O princípio de medição de corrente DC com alicate amperímetro
Como DC não pode produzir mudanças no fluxo magnético, o alicate amperímetro não pode medir corrente DC se usar um transformador de corrente. A corrente AC é medida por um transformador, que é chamado de transformador eletromagnético, e o alicate amperímetro que mede a corrente DC usa outro sensor-sensor Hall.
O princípio de usar um sensor Hall para medir a corrente DC é que, quando a corrente flui através de um fio, um campo magnético (semelhante a um eletroímã) é gerado e esse campo magnético é proporcional à magnitude da corrente. Depois que o paquímetro do alicate amperímetro coleta o campo magnético gerado pelo fio, ele é detectado pelo elemento Hall localizado no paquímetro. O elemento Hall é um elemento magnético sensível, que converte o campo magnético em uma saída de sinal de tensão, que é amplificada pelo circuito. Processamento, você pode exibir a corrente da carga. Muitos dos amperímetros de corrente são AC e DC de dupla finalidade, incluindo transformadores eletromagnéticos e sensores Hall para detectar corrente AC e corrente DC, respectivamente.
A diferença entre um alicate amperímetro e um multímetro
Como mencionado acima, a principal função do alicate amperímetro é detectar a corrente. Comparado com o multímetro, o alicate amperímetro é mais conveniente de usar para detectar a corrente, e a faixa de medição é muito maior que a do multímetro, mas há um ponto, o alicate amperímetro não pode exibir normalmente ao medir pequenas correntes (como pequenas correntes de várias centenas de miliampères), e a precisão da medição não é tão boa quanto a do multímetro.
A segunda diferença é que, como a principal função de um alicate amperímetro é detectar corrente, ele não é tão bom quanto um multímetro em outras funções. Embora muitos amperímetros agora integrem muitas funções de multímetros, como medição de tensão, medição de resistência, medição de frequência, medição de temperatura, etc., mas em geral, essas funções além da medição de corrente não são comparáveis aos multímetros. E a precisão dessas engrenagens de medição geralmente é pior do que a do multímetro.
