ensiná-lo a medir a resistência de grande valor com um multímetro.
A faixa máxima da faixa de resistência de multímetros digitais de 1/2-dígito e 41/2-dígitos é geralmente 20MΩ. Para um multímetro digital de 31/2-dígitos, o uso de diferentes faixas de resistência só pode medir a resistência dentro da faixa de 0.1Ω-19.99MΩ; para um multímetro digital de 41/2-dígitos, ele só pode medir a resistência dentro da faixa de resistência de 0,01Ω-19,999MΩ. Quando a resistência medida Rx for maior ou igual a 20MΩ, o medidor exibirá o símbolo de estouro "1". Experimentos provaram que a faixa de resistência de 20MΩ de um multímetro digital de 31/2-dígitos ou 41/2-dígitos pode ser estendida para 100MΩ usando o seguinte "método de resistência paralela".
1. Método de medição

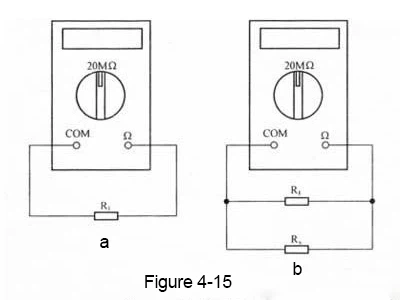

Prepare uma resistência R1 de mais de dez megaohms com antecedência e meça o valor da resistência R1 depois de definir o multímetro digital para a faixa de 20MΩ, conforme mostrado na Figura 4-15(a). Em seguida, conecte a resistência medida Rx em paralelo a ambas as extremidades de R1 e, em seguida, meça a resistência paralela total R, conforme mostrado na Figura 4-15(b).
De acordo com a fórmula de cálculo de resistores em paralelo, é fácil deduzir que
1. Exemplo de medição
A resistência a ser testada é um resistor de alta resistência Rx com marca desconhecida e R1 usa um resistor com resistência nominal de 10MΩ. Usando o arquivo de resistência de 20MΩ do multímetro digital DT830, o valor de resistência medido de R1 é 10,05MΩ. Depois de conectar Rx e R1 em paralelo, meça com DT830, o valor de resistência total R=7.70MΩ é medido. Substitua na fórmula (4-13) para obter
A julgar por isso, o valor nominal da resistência medida deve ser 33MΩ.
2. Precauções para medição
(1) Quando o valor de resistência da resistência medida Rx excede 100MΩ, o valor de resistência total R após a conexão paralela é muito próximo do valor de resistência da resistência padrão selecionada R1, e o próprio multímetro digital apresenta um erro de ± 1 caractere, o que fará com que os erros de medição aumentem. Portanto, este método não é adequado para medir resistências superiores a 100MΩ.
(2) Durante a operação de medição, a resistência medida Rx e a resistência padrão R1 devem ser conectadas em paralelo e conectadas com segurança. Se necessário, os dois podem ser fixados com clipes de crocodilo.
