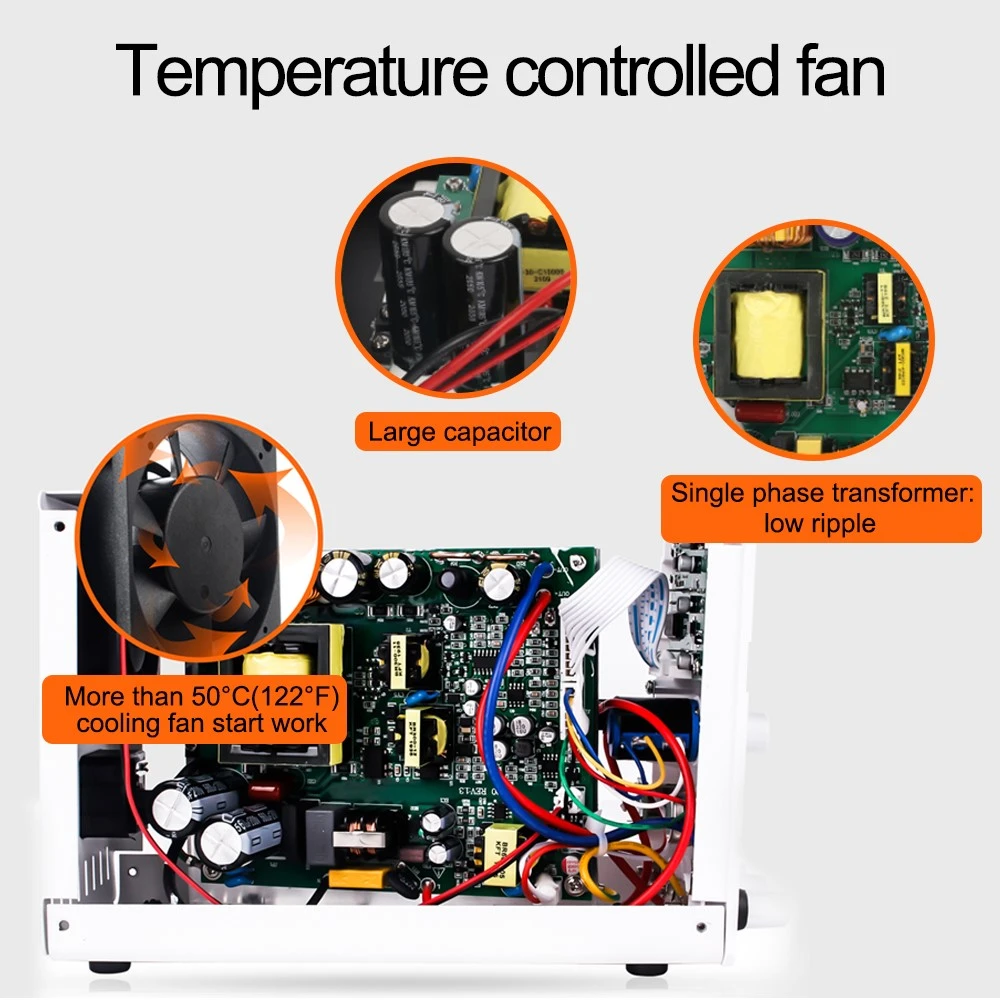

Fonte de alimentação comutada Tecnologia EMI Canal de transmissão
Tecnologia de supressão EMI para comutação de fonte de alimentação
(1) Reduza dv/dt e di/dt (diminua seu pico e diminua sua inclinação)
(2) Aplicação razoável de varistores para reduzir a tensão de surto
(3) A rede de amortecimento suprime o overshoot
(4) Usando diodos com características de recuperação suave para reduzir EMI de alta frequência
(5) Correção do fator de potência ativo e outras técnicas de correção harmônica
(6) Adotando um filtro de linha de energia bem projetado
(7) Tratamento de aterramento razoável
(8) Medidas de blindagem eficazes
(9) Design razoável de PCB
Fonte de interferência de tecnologia EMI de fonte de alimentação comutada
(1) Tubo do interruptor de alimentação
O interruptor liga/desliga opera em um estado de ciclo rápido ligado/desligado, com dv/dt e di/dt mudando rapidamente. Portanto, o interruptor de alimentação não é apenas a principal fonte de interferência do acoplamento do campo elétrico, mas também a principal fonte de interferência do acoplamento do campo magnético.
(2) A fonte EMI dos transformadores de alta frequência reflete-se principalmente na rápida transformação cíclica de di/dt correspondente à indutância de fuga, tornando os transformadores de alta frequência uma importante fonte de interferência para o acoplamento de campo magnético.
(3) Diodo retificador
A fonte EMI dos diodos retificadores se reflete principalmente nas características de recuperação reversa. O ponto intermitente da corrente de recuperação reversa gerará alta dv/dt na indutância (indutância de chumbo, indutância parasita, etc.), resultando em forte interferência eletromagnética.
(4)PCB
Mais precisamente, o pCB é o canal de acoplamento da referida fonte de interferência, e a qualidade do pCB corresponde diretamente à eficácia de supressão da referida fonte EMI.
Controle de indutância de vazamento em transformadores de alta frequência
A indutância de fuga dos transformadores de alta frequência é uma das razões importantes para a geração de tensão de pico quando os interruptores de energia são desligados. Portanto, controlar a indutância de vazamento tornou-se o principal problema para resolver o EMI causado pelos transformadores de alta frequência.
reduzir
Dois pontos de entrada para indutância de fuga de pequenos transformadores de alta frequência: projeto elétrico e projeto de processo!
(1) Escolha um núcleo magnético adequado para reduzir a indutância de vazamento. A indutância de vazamento é proporcional ao quadrado das voltas da borda original e a redução das voltas reduzirá significativamente a indutância de vazamento.
(2) Reduza a camada de isolamento entre os enrolamentos. Existe agora uma camada de isolamento chamada "película dourada" com uma espessura de 20-100um e uma tensão de ruptura de pulso de vários milhares de volts.
(3) Aumente o grau de acoplamento entre os enrolamentos e reduza a indutância de vazamento.
