Características estruturais e análise de princípios de termômetros infravermelhos
Os raios infravermelhos recebidos do objeto a ser medido são focados no detector através da lente e do filtro. O detector gera um sinal de corrente ou tensão proporcional à temperatura através da integração da densidade de radiação do objeto que está sendo medido. Nos componentes elétricos conectados, o sinal de temperatura é linearizado, a área de emissividade é corrigida e convertida em um sinal de saída padrão.
Em princípio, existem dois tipos de termômetros portáteis e termômetros fixos. Portanto, ao escolher um termômetro infravermelho adequado para diferentes pontos de medição, as seguintes características serão as principais:
1. Visão

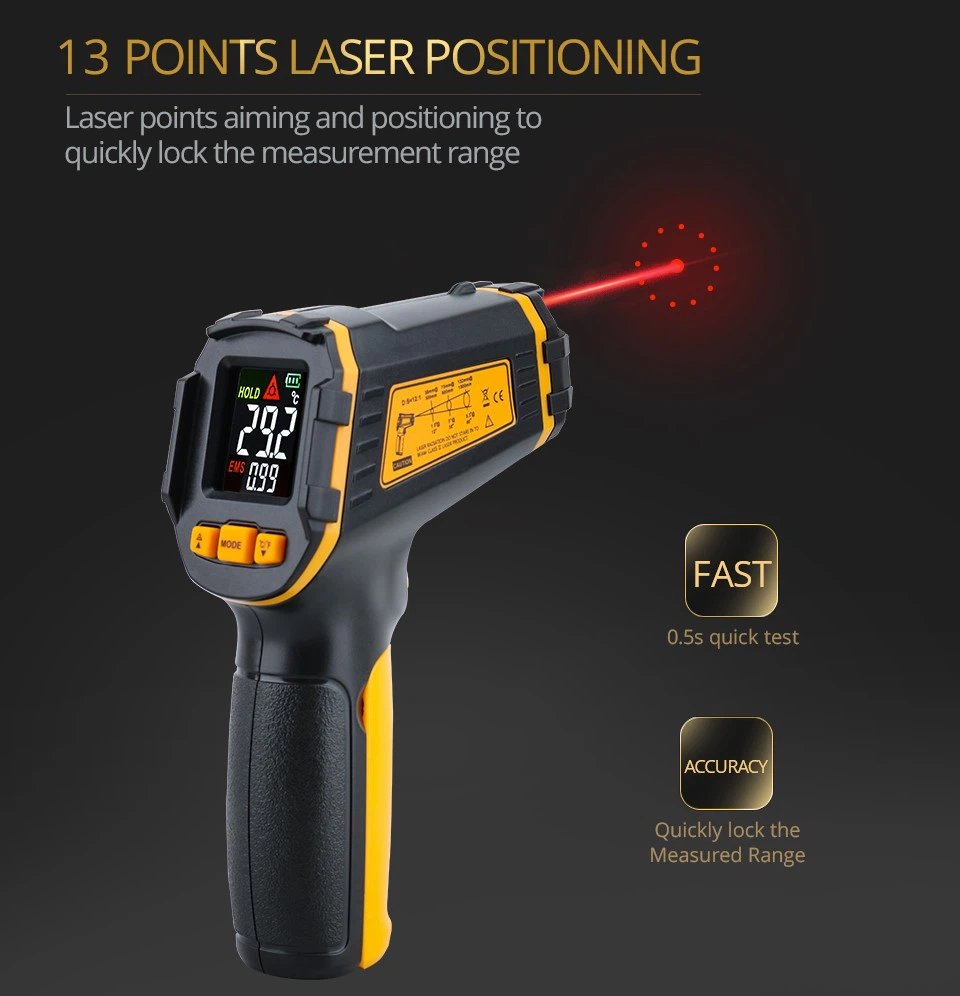

A mira tem essa função. O bloco de medição ou ponto de medição apontado pelo termômetro pode ser visto. A mira geralmente pode ser usada sem mira ao medir uma área grande. Para objetos pequenos e longas distâncias de medição, recomenda-se uma mira na forma de uma lente transmissora de luz com uma escala de painel ou um ponto apontador a laser.
2. Lente
A lente determina o ponto medido do termômetro. Para objetos de grandes áreas, um termômetro com distância focal fixa geralmente é suficiente. Mas quando a distância de medição estiver longe do ponto de foco, a imagem na borda do ponto de medição não ficará nítida. Para isso, é melhor usar uma lente zoom. Dentro da faixa de zoom fornecida, o termômetro pode ajustar a distância de medição. Os termômetros mais recentes possuem lentes substituíveis com zoom. A lente próxima e a lente distante podem ser substituídas sem nova verificação de calibração. .
3. Sensor, ou seja, receptor de espectro
A temperatura é inversamente proporcional ao comprimento de onda. Em baixas temperaturas de objetos, sensores sensíveis à região espectral de ondas longas (sensores de filme quente ou sensores piroelétricos) são adequados. Em altas temperaturas, serão utilizados sensores sensíveis a comprimentos de onda curtos compostos de germânio, silício, índio-gálio, etc. Sensores fotoelétricos.
