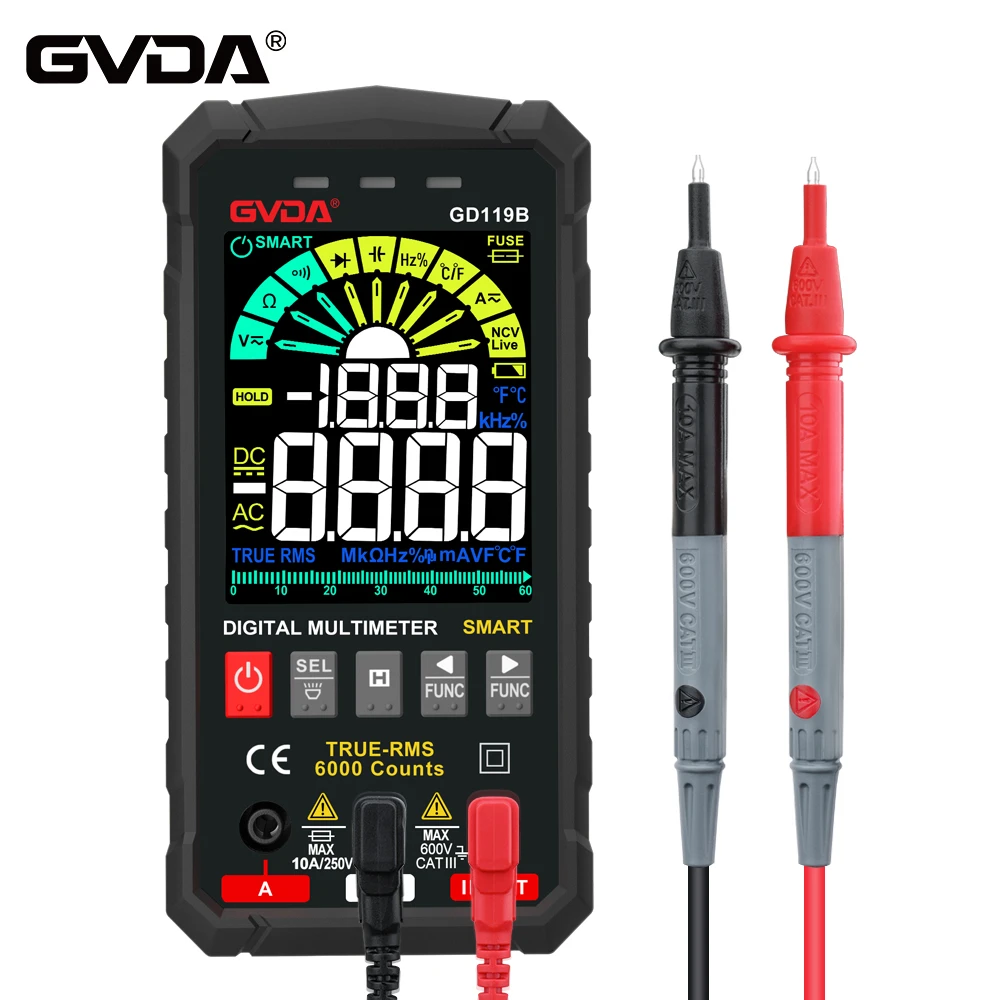

Conserto e manutenção de multímetro digital
1. Manutenção
O multímetro digital é um instrumento eletrônico de precisão, não altere o circuito à vontade e preste atenção aos seguintes pontos:
⒈Não conecte tensão superior a 1000 V CC ou superior a 700 V CA RMS.
2. Não conecte a fonte de tensão quando a chave de função estiver na posição Ω e.
3. Por favor, não use este relógio quando a bateria não estiver instalada ou a tampa traseira não estiver apertada.
2. Método de reparo
Os multímetros digitais possuem alta sensibilidade e precisão, e suas aplicações são encontradas em quase todas as empresas. No entanto, devido aos multifatores de suas falhas e à aleatoriedade dos problemas encontrados, não há muitas regras a serem seguidas. Algumas experiências de reparo acumuladas no trabalho real são classificadas para referência por colegas envolvidos neste curso.
Ao procurar falhas, você deve começar de fora e depois de dentro, primeiro as fáceis e depois as difíceis, dividi-las em partes e avançar nos pontos-chave. Os métodos podem ser divididos aproximadamente nas seguintes categorias:
1. Método de sentimento
Use os sentidos para julgar diretamente a causa da falha. Através da inspeção visual, você pode encontrar como desconexão, dessolda, curto-circuito, tubo fusível quebrado, componentes queimados, danos mecânicos, elevação da folha de cobre e fratura no circuito impresso, etc.; Você pode tocar no aumento de temperatura da bateria, resistores, transistores e blocos integrados e pode consultar o diagrama do circuito para descobrir o motivo do aumento anormal de temperatura. Além disso, você também pode verificar manualmente se os componentes estão soltos, se os pinos do circuito integrado estão inseridos com firmeza e se a chave de transferência está presa; você pode ouvir e cheirar se há sons e odores anormais.
2. Método de medição de tensão
Ao medir se a tensão de trabalho de cada ponto-chave é normal, o ponto de falha pode ser encontrado rapidamente. Como medir a tensão de trabalho e a tensão de referência do conversor A/D.
⒊Método de curto-circuito
No método de verificação do conversor A/D mencionado acima, geralmente é usado o método de curto-circuito. Este método é frequentemente usado ao reparar instrumentos fracos e microelétricos.
⒋ método de quebra de circuito
Desconecte a parte suspeita de toda a máquina ou circuito da unidade. Se a falha desaparecer, significa que a falha está no circuito desconectado. Este método é adequado principalmente para a situação em que há um curto-circuito no circuito.
5. Método do elemento de medição
Quando a falha foi reduzida a um ou vários componentes, ela pode ser medida online ou offline. Se necessário, substitua-o por um bom. Se a falha desaparecer, o componente está quebrado.
3. Habilidades de reparo
Para um instrumento defeituoso, primeiro verifique e julgue se o fenômeno da falha é comum (todas as funções não podem ser medidas) ou individual (função individual ou faixa individual) e, em seguida, diferencie a situação e resolva-a sintomaticamente.
1. Se todas as engrenagens não funcionarem, concentre-se em verificar o circuito da fonte de alimentação e o circuito do conversor A/D. Ao verificar a parte da fonte de alimentação, você pode remover a bateria laminada, pressionar o botão liga / desliga, conectar o cabo de teste positivo ao negativo da fonte de alimentação do medidor em teste e o cabo de teste negativo à fonte de alimentação positiva (para digital multímetros) e mude para a posição de medição de diodo. Se a tensão direta do diodo for maior, significa que a parte da fonte de alimentação está boa. Se o desvio for grande, significa que há um problema com a parte da fonte de alimentação. Se houver um circuito aberto, concentre-se em verificar o interruptor de energia e os cabos da bateria. Se houver um curto-circuito, você precisa usar o método de circuito aberto para desconectar gradualmente os componentes que usam a fonte de alimentação e focar na verificação do amplificador operacional, temporizador e conversor A/D. No caso de um curto-circuito, geralmente mais de um componente integrado é danificado. A verificação do conversor A/D pode ser realizada simultaneamente com o medidor básico, que é equivalente à cabeça do medidor DC do multímetro analógico. O método de verificação específico:
⑴A faixa do medidor em teste é voltada para o nível mais baixo de tensão DC;
⑵Meça se a tensão de trabalho do conversor A/D está normal. De acordo com o modelo do conversor A/D usado na tabela, correspondente ao pino V plus e ao pino COM, se o valor medido é consistente com seu valor típico.
(3) Meça a tensão de referência do conversor A/D. A tensão de referência de um multímetro digital comumente usado é geralmente 100mV ou 1V, ou seja, meça a tensão CC entre VREF plus e COM. Se desviar de 100mV ou 1V, pode ser ajustado por um potenciômetro externo.
(4) Verifique o número do display com entrada zero, curto-circuite o terminal positivo IN plus e o terminal negativo IN- do conversor A/D para fazer a tensão de entrada Vin=0, e o medidor exibirá "{{ 4}}.0" ou "00.00".
⑸ Verifique os traços de brilho total da tela. Curto-circuito no pino TEST do terminal de teste e no terminal positivo da fonte de alimentação V plus , faça com que o aterramento lógico se torne de alto potencial e todos os circuitos digitais parem de funcionar. Como a tensão CC é adicionada a cada traço, todos os traços são claros e a tabela de alinhamento mostra "1888" e a tabela de alinhamento mostra "18888". Se houver falta de cursos, verifique se há mau contato ou desconexão entre o pino de saída correspondente do conversor A/D e a cola condutora (ou conexão) e o display.
2. Se houver um problema com arquivos individuais, isso significa que o conversor A/D e a fonte de alimentação estão funcionando normalmente. Como os arquivos de tensão e resistência CC compartilham um conjunto de resistores divisores de tensão; As correntes AC e DC compartilham um shunt; A tensão AC e a corrente AC compartilham um conjunto de conversores AC/DC; outros como Cx, HFE, F, etc. são compostos por diferentes conversores independentes. Entenda a relação entre eles e, de acordo com o diagrama da fonte de alimentação, é fácil encontrar o local da falha. Se a medição de pequenos sinais for imprecisa ou o número exibido saltar muito, concentre-se em verificar se o contato do interruptor de faixa está bom.
3. Se os dados de medição forem instáveis e o valor sempre aumentar cumulativamente, curto-circuite o terminal de entrada do conversor A/D e os dados exibidos não sejam zero, isso geralmente é causado pelo baixo desempenho do 0 Capacitor de referência de 0,1μF.
De acordo com a análise acima, a sequência básica de reparo do multímetro digital deve ser: cabeça do medidor digital → tensão CC → corrente CC → tensão CA → corrente CA → arquivo de resistência (incluindo buzzer e verificação da queda de tensão positiva do diodo) → Cx → HFE , F, H, T, etc. Mas não seja muito mecânico. Alguns problemas óbvios podem ser tratados primeiro. No entanto, ao ajustar, os procedimentos acima devem ser seguidos.
