Princípio e padrão da função de teste de continuidade de um multímetro

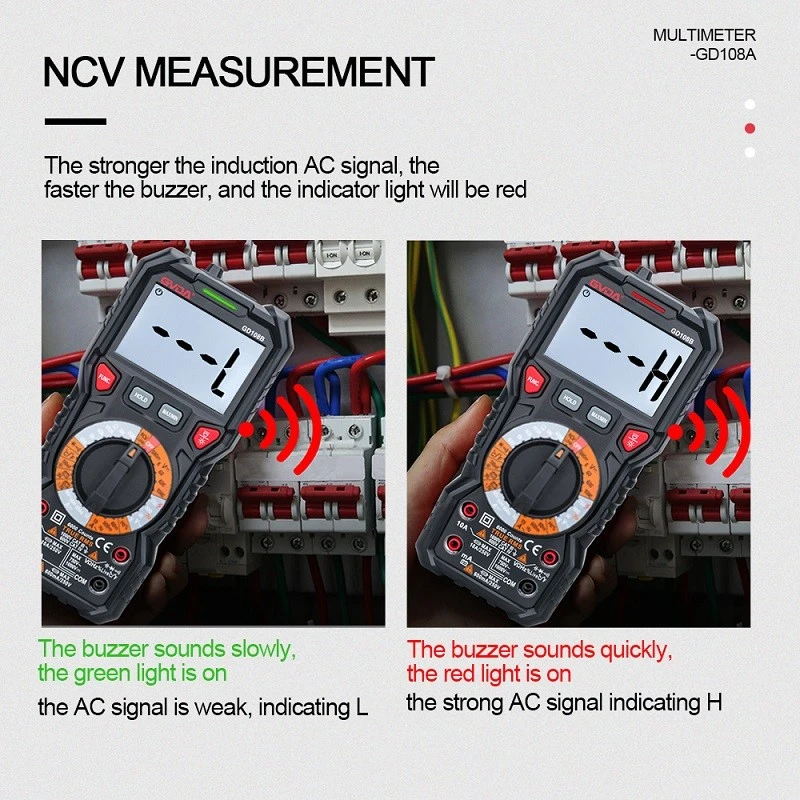

O modo ligado-desligado é um modo de medição que quase todos os multímetros possuem, usado para medir a continuidade (curto-circuito) de um circuito. Geralmente é combinado com uma campainha e luz LED. Quando a campainha emite um som ou a luz LED está acesa, indica que o circuito é condutor. Conforme mostrado na figura, o símbolo dentro da caixa vermelha é a faixa liga/desliga do multímetro.
Princípio do modo ligado-desligado
Quando o multímetro é ligado/desligado, o circuito interno conectado é: a ponta de prova preta é conectada ao terminal negativo da bateria interna, o terminal positivo da bateria é conectado a um resistor com valor de resistência muito baixo e a outra extremidade do resistor é conectada à ponta de prova vermelha. O circuito de bipe interno obtém o sinal de disparo do resistor. Se duas pontas de prova estiverem em curto-circuito ou a resistência entre elas for pequena, a tensão no resistor de disparo dentro do medidor será maior, provocando um bipe. Se a resistência entre duas pontas de prova for alta, a divisão de tensão do resistor de disparo interno em série será pequena e não acionará o bipe.
Padrão para modo ligado-desligado
A definição geral é que 80 ohms ou menos são condutores, caso contrário, são não{1}}condutivos. Ou seja, conecte as pontas de prova vermelha e preta do multímetro em ambos os lados de um circuito. Se a resistência deste circuito for inferior a 80 ohms, o multímetro emitirá um som e considerará este circuito como condutor.
Visão geral da estrutura e composição de um multímetro
Um multímetro consiste em três partes principais: o cabeçote do medidor, o circuito de medição e a chave de conversão. Um multímetro é a ferramenta mais básica na área de testes eletrônicos e um instrumento de teste amplamente utilizado. Um multímetro, também conhecido como multímetro, um multímetro (A, V, Ω, também conhecido como corrente, tensão e resistência), um multímetro, um multímetro e um multímetro. Um multímetro é dividido em multímetros de ponteiro e multímetros digitais. Há também um multímetro osciloscópio com função de osciloscópio, que é um instrumento de medição multifuncional e de múltiplas faixas. Um multímetro geral pode medir corrente CC, tensão CC, tensão CA, resistência e nível de áudio. Alguns também podem medir corrente CA, capacitância, indutância, temperatura e alguns parâmetros de semicondutores (diodos, transistores). Os multímetros digitais tornaram-se populares e substituíram os instrumentos analógicos. Comparados aos instrumentos analógicos, os instrumentos digitais têm alta sensibilidade, precisão, exibição clara, forte capacidade de sobrecarga, são fáceis de transportar e são mais convenientes e simples de usar.
