Princípio e padrão da engrenagem on-off do multímetro

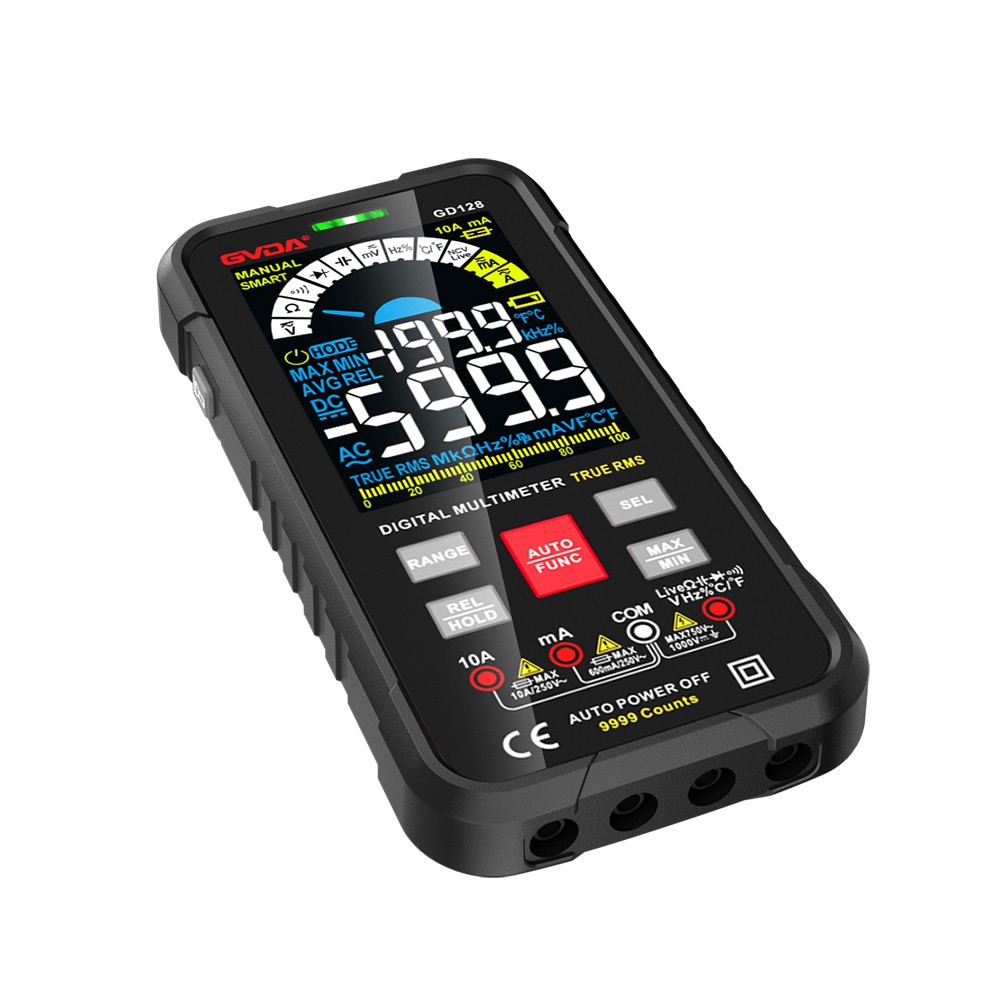

Quase todos os multímetros oferecem um modo de medição on-off que é usado para determinar se uma linha está ligada ou desligada (curto-circuito). Uma campainha e uma luz LED são normalmente empregadas. Quando o circuito estiver conectado, a campainha ou a luz LED serão ativadas. A engrenagem liga/desliga do multímetro é indicada pelo sinal na caixa vermelha na figura.
O princípio da engrenagem on-off
O circuito interno é ativado quando o multímetro é ajustado para a posição on-off. A ponta de prova preta é conectada ao pólo negativo da bateria interna, o pólo positivo é conectado a um resistor de baixa resistência e a outra ponta do resistor é conectada à ponta de prova vermelha. O resistor fornece o sinal de disparo para o circuito interno de chiado. A tensão no resistor de disparo dentro do medidor é alta se os dois fios de teste estiverem em curto ou sua resistência for baixa, o que faz com que o bipe seja ativado. O bipe não pode ser ativado se a tensão parcial no resistor de disparo interno conectado em série for muito baixa devido à alta resistência entre os dois cabos de teste.
padrão de engrenagem on-off
De acordo com a definição geral, a condutividade é definida como 80 ohms ou menos; caso contrário, é não condutividade. Em outras palavras, junte as pontas de prova vermelha e preta do multímetro às duas extremidades da linha. O multímetro emitirá um som e acreditará que a linha está conduzindo se a resistência for inferior a 80 ohms.
